Ipinaliwanag ang 10G Copper: Mga Pamantayan sa Pag-cable ng Cat6A, Mga Limitasyon sa Distansya, at Gabay sa Pagbili

Maikling sagot muna: para sa mga link na nananatili sa loob ng isang gusali at sa loob ng 100 metro, ang 10G copper, ibig sabihin ay 10GBASE-T Ethernet na tumatakbo sa Pusa6A o Pusa7 structured na paglalagay ng kable, ay ang pinakapraktikal at cost-efficient na paraan upang makapaghatid ng 10 Gbps sa mga desk, access point, camera, at switch. Kinukuha ng hibla kung saan ang distansya, electromagnetic interference, o backbone aggregation ay humihiling sa kung ano ang maaaring suportahan ng twisted-pair na paglalagay ng kable.

Ang gabay na ito ay nagtuturo sa kung paano gumagana ang 10G copper, kung aling mga kategorya ng cable ang aktwal na nagdadala nito, kung saan ito matalo ang fiber at kung saan ito nawawala, at kung anong mga procurement team ang dapat i-verify bago pumirma sa isang purchase order. Ang pananaw ay sadyang praktikal: gumagawa kami ng mga keystone jack, patch panel, at patch cord para sa mga proyekto ng paglalagay ng kable sa network na inihahatid sa higit sa 45 bansa, at ang mga punto sa ibaba ay nagpapakita ng mga tanong na madalas itanong sa amin ng mga distributor, integrator, at contractor.

Pangunahing konklusyon: Ang 10G copper sa paglalagay ng kable ng Cat6A ay ang default na pagpipilian para sa in-building na 10 Gbps na pahalang na mga link hanggang sa 100 metro, habang ang fiber ay nananatiling tamang tool para sa backbone at long-distance run.

Ano ang 10G Copper? Ipinaliwanag ang 10GBASE-T Standard

Ang 10G copper ay tumutukoy sa pagpapatakbo ng 10-Gigabit Ethernet sa balanseng twisted-pair na paglalagay ng kable sa pamamagitan ng pamilyar na interface ng RJ45. Niratipikahan ng IEEE ang teknolohiya bilang 10GBASE-T noong 2006 sa ilalim ng 802.3an na pamantayan, at ito pa rin ang tanging paraan upang maabot ang 10 Gbps sa generic na paglalagay ng kable sa opisina nang hindi binabago ang connector na ginagamit na ng bawat network device. Ang compatibility ng connector na iyon ay ang tahimik na dahilan kung bakit nanatiling may kaugnayan ang copper: isang 10G copper port ang nakikipag-usap sa mga kasalukuyang PC, printer, telepono, at camera na walang mga adapter, media converter, o mga bagong imbentaryo ng device.

Kung ikukumpara sa isang gigabit na link, ang 10GBASE-T ay isang mas hinihingi na ehersisyo sa disiplina ng signal. Ang operating bandwidth ay tumataas sa 500 MHz, lahat ng apat na pares ay nagpapadala at tumatanggap ng sabay-sabay, at ang multi-level na encoding na sinamahan ng digital signal processing ay naghihiwalay sa mga magkapatong na signal sa bawat dulo. Ito ang dahilan kung bakit ang cable plant mismo, hindi lang ang switch, ang nagiging limiting factor: bawat jack, panel, patch cord, at metro ng pahalang na cable sa channel ay dapat magkaroon ng mga tolerance nito sa buong spectrum na iyon.

Ang paatras na negosasyon ay isa pang praktikal na kalamangan. Karaniwang sinusuportahan din ng mga modernong 10GBASE-T port ang mga bilis ng 1G, 2.5G, at 5G, kaya ang pag-refresh ng switch ay maaaring mauna sa pag-upgrade ng cable at ang parehong mga pamumuhunan ay maaaring i-phase sa mga siklo ng badyet. Ang Power over Ethernet, kasama ang mas mataas na 802.3bt power classes, ay sumasakay sa parehong apat na pares, na napakahalaga para sa mga Wi-Fi access point at IP camera na nangangailangan ng multi-gigabit na data at malaking power sa isang cable.

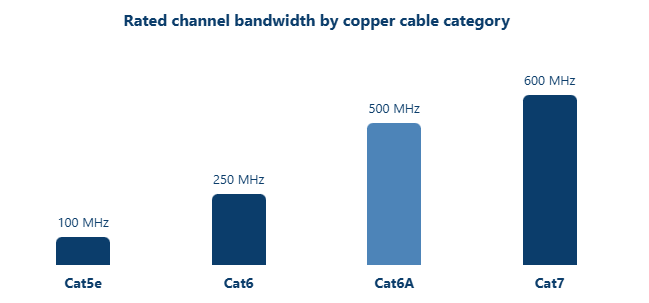

Ang rating ng bandwidth ay ang pinakamalinis na paraan upang makita kung bakit napakahalaga ng kategorya ng cable para sa 10G na tanso. Ang bawat kategorya ay tinukoy laban sa isang saklaw ng dalas na sinusukat sa megahertz, at ang 10GBASE-T ay nangangailangan ng spectrum hanggang 500 MHz upang mailagay ang signal nito. Ang mga mas mababang kategorya ay hindi nag-aalok ng spectrum na iyon, gaano man kaingat ang pag-install. Inihahambing ng column chart sa ibaba ang rate ng bandwidth ng channel ng apat na kategorya na pinakamadalas itanong ng mga mamimili. Isaisip ang isang panuntunan habang binabasa mo ito: ang na-rate na bandwidth ay isang kinakailangang kundisyon para sa isang 10G copper channel, hindi isang kumpletong garantiya mismo.

Sinasabi ng tsart ang kwento ng 10G na tanso sa isang sulyap. Humihinto ang Cat5e sa 100 MHz, na kumportable para sa gigabit ngunit walang puwang para sa 10GBASE-T. Dinodoble iyon ng Cat6 sa 250 MHz, sapat para sa mga pagtatangka sa maikling distansya ngunit kulang sa 500 MHz na inaasahan ng pamantayan. Ang Cat6A ay umabot sa 500 MHz, eksakto ang spectrum na 10GBASE-T ay idinisenyo sa paligid, at ito ang dahilan kung bakit itinuturing ito ng industriya bilang baseline para sa bagong 10G copper cabling. Ang Cat7 ay umaabot sa 600 MHz, nagdaragdag ng margin at, sa karamihan ng mga construction, buong shielding sa itaas. Dalawang praktikal na tala ang sumusunod mula sa mga numerong ito. Una, kapag nag-aalok ang isang supplier ng 10G-rated na Cat6 patch cord, basahin ito bilang isang short-reach convenience sa halip na isang kapalit para sa isang Cat6A channel. Pangalawa, ang bandwidth ay na-verify sa antas ng bahagi at channel sa pamamagitan ng pagsubok sa laboratoryo at field, kaya humingi sa sinumang manufacturer o wholesaler para sa data ng pagsubok sa buong rate ng dalas bago gumawa sa isang bulk order. Ipinapaliwanag din ng bandwidth ang bahagi ng hagdan ng presyo, dahil ang mas mahigpit na pagpapaubaya sa pagmamanupaktura sa mas mataas na frequency ay nagkakahalaga ng tunay na pagsisikap sa produksyon. Gayunpaman, hindi nito ipinapaliwanag ang lahat ng ito, dahil ang kontrol ng crosstalk at shielding ay nagdaragdag ng gastos na hindi ipinapakita ng megahertz figure lamang. Gamitin ang chart para i-shortlist ang mga kategorya, pagkatapos ay basahin ang susunod na seksyon para maunawaan kung ano ang nangyayari sa signal sa loob ng megahertz na iyon.

Pangunahing konklusyon: Ang Cat6A ay ang minimum na kategoryang tutukuyin para sa isang sumusunod na 10G copper channel, dahil ang 500 MHz bandwidth lang nito ang tumutugma sa kung ano ang idinisenyo ng 10GBASE-T na gamitin.

Paano Gumagana ang 10G Copper: Encoding, Alien Crosstalk, at Cable Construction

Sa ilalim ng hood, itinutulak ng 10GBASE-T ang bawat isa sa apat na pares upang magdala ng data sa magkabilang direksyon nang sabay-sabay, gamit ang 16-level na pulse amplitude modulation na nakaayos sa isang 128-state constellation, na may echo cancellation electronics na naghihiwalay sa magkasanib na pagpapadala at pagtanggap ng mga signal. Ang detalye ng engineering ay hindi gaanong mahalaga sa mga mamimili kaysa sa kahihinatnan nito: ang integridad ng signal ay nakasalalay na ngayon sa pisikal na kalidad ng konstruksiyon at disiplina sa pag-install, hindi lamang sa isang label ng cable jacket. Ang mga maliliit na deviation na ikikibit-balikat ng gigabit link, gaya ng over-untwisted pair o durog na seksyon ng cable, ay nagiging mga masusukat na error sa 10 Gbps.

Ang nag-iisang pinakamalaking kalaban ay alien crosstalk, kadalasang pinaikling ANEXT, na interference na pinagsama mula sa mga kalapit na cable sa parehong bundle. Hindi tulad ng crosstalk sa loob ng cable, ang alien crosstalk ay hindi maaaring kanselahin ng electronics sa bawat dulo, kaya dapat itong pisikal na kontrolin sa pamamagitan ng pair separation, shielding, at maingat na bundling. Ito ang eksaktong dahilan kung bakit maaaring mabigo ang isang link ng Cat6 na nagsa-certify nang maganda sa sarili nitong isang siksik na tray ng parallel run, at kung bakit ang mga pamantayan ng kategorya para sa 10G copper ay humihigpit sa mga kinakailangan sa konstruksyon.

Sinasagot ng pagtatayo ng cable ang hamon sa iba't ibang antas, at ang mga opsyon sa shielding ay nararapat na tingnang mabuti bago ka pumili. Ang apat na configuration sa ibaba ay sumasaklaw sa halos bawat produkto na makikita mo sa isang katalogo ng supplier, at bawat isa ay gumagawa ng ibang trade-off sa pagitan ng immunity, gastos, pagsisikap sa pagwawakas, at mga kinakailangan sa saligan.

• U/UTP Apat na hubad na pares na walang kalasag. Pinakamababang gastos at pinakamabilis na pagwawakas, ang kaligtasan sa sakit ay ganap na umaasa sa balanse ng cable, kaya hinihingi nito ang pinakamaraming disiplina sa pag-install.
• F/UTP Isang foil screen sa paligid ng lahat ng apat na pares. Kapansin-pansing pinuputol ang alien crosstalk sa pagitan ng mga kalapit na cable at nababagay sa mga abalang tray, sa halaga ng bonding at grounding work.
• U/FTP Isang indibidwal na foil sa paligid ng bawat pares. Malakas na kontrol ng pair-to-pair crosstalk sa loob ng cable, isang karaniwang pagpipilian para sa mga high-density na pag-install ng Cat6A.
• S/FTP Isang braid screen sa mga indibidwal na foiled na pares. Ang pinakamataas na antas ng kaligtasan sa sakit at ang karaniwang konstruksyon sa likod ng paglalagay ng kable ng Cat7.

Isang grounding note ang nalalapat sa bawat shielded na opsyon: gumagana lang ang metal na screen gaya ng idinisenyo kapag naka-bonding ito nang tama sa patch panel at sa outlet hardware. Ang isang ungrounded o badly grounded shield ay maaaring kumilos nang mas malapit sa isang antenna kaysa sa isang hadlang, kaya naman palagi naming tinatanong ang mga customer tungkol sa kanilang grounding practice bago magrekomenda ng isang shielded 10G copper channel.

Pangunahing konklusyon: Ang pagganap ng 10G na tanso ay nabubuhay o namamatay sa kontrol ng crosstalk, kaya piliin ang antas ng kalasag na tumutugma sa iyong elektrikal na kapaligiran sa halip na mag-default sa pinakamurang opsyon na walang kalasag.

Mga Kategorya ng Cable para sa 10G Copper: Cat6, Cat6A, at Cat7 Compared

Ang talahanayan sa ibaba ay nagsasama-sama ng tanong sa kategorya sa mga numerong mahalaga para sa isang 10G copper plan. Tratuhin ito bilang isang filter ng pagpili sa halip na kopya ng marketing, dahil ang bawat hilera ay nagdadala ng resulta ng pagkuha.

Ang Cat6 ay nararapat sa isang maingat na salita, dahil ito ay nagiging sanhi ng pinaka-pagkalito sa mga sipi. Ang patnubay ng TIA ay nagbibigay-daan sa 10GBASE-T sa ibabaw ng Cat6 sa mga pinababang distansya, karaniwang sinipi na hanggang 55 metro, at mas maikli pa rin sa loob ng mga makakapal na bundle malapit sa iba pang mga cable. Matagumpay itong ginagamit ng ilang proyekto para sa maikling inter-cabinet o wall-to-desk run, ngunit dapat na sertipikado ng field ang bawat isa, at ang margin ng channel ay mas manipis kaysa sa gusto ng sinuman sa atin. Kung ang isang supplier ay nag-aalok ng 10G-capable na Cat6 nang hindi binabanggit ang mga limitasyon sa distansya, magtanong ng mas mahirap na mga tanong bago ka pumirma.

Ang Cat6A ay ang pangunahing sagot at ang kinikilala ng parehong TIA at ISO, bilang Class EA, para sa mga garantisadong 100-meter 10GBASE-T na channel. Ito ay partikular na ininhinyero sa paligid ng alien crosstalk control, ito ay available sa mga unshielded at shielded na bersyon, at ang presyo nito ay naayos na sa mainstream na teritoryo pagkatapos ng mga taon ng volume production. Para sa isang bagong 10G copper deployment, ang Cat6A ay ang ligtas na default na hindi na mangangailangan ng pagtatanggol sa susunod na pag-audit.

Nakalagay ang Cat7 sa itaas nito bilang isang ISO-defined Class F system sa 600 MHz, na binuo sa ganap na shielded S/FTP construction. Ang isang tala sa compatibility ay mahalaga dito: ang pormal na Cat7 ay tumutukoy sa GG45 o TERA connectors sa halip na simpleng RJ45, bagama't maraming RJ45-terminated shielded cords at modules sa mga supplier catalogs ay binuo sa Cat7-class na performance. Kung hinihiling ng iyong mga dokumento ng proyekto ang Cat7, kumpirmahin ang pagiging tugma ng connector sa bawat bahagi sa channel bago mag-order. Sa itaas ng parehong mga ito, umiiral ang Cat8 para sa maikling 30-meter 25G at 40G na mga link sa mga data center, na sulit na malaman kahit na bihira itong nalalapat sa isang pahalang na disenyo ng opisina.

Ang isang sumusunod na 10G copper channel ay isang chain ng limang elemento: ang work-area cord, ang keystone jack sa likod ng faceplate, ang horizontal cable, ang patch panel sa telecom room, at ang equipment cord sa dulong bahagi. Ang paghahalo ng mga marka ng pagganap sa kahabaan ng chain na iyon ay nasusunog ang margin na iniiwan sa iyo ng pamantayan, kaya pinagmumulan ng mga bihasang mamimili ang buong channel mula sa isang tagagawa sa isang grado. Ang keystone jack ay ang mga component installer na pinaka-pinapahawakan at pinakakaunti ang pagsubok, kaya naman ang katumpakan ng pagwawakas sa isang Cat6A module ay nararapat na masusing pagsisiyasat gaya ng cable print sa kahon.

Mga Shielded Cat6A Toolless Keystone Jack para sa 10G Channels Ang mga shielded, walang tool na Cat6A keystone jack na ito ay nagwawakas sa mga koneksyon sa lugar ng trabaho nang may pare-parehong katumpakan. Dahil ang katumpakan ng pagwawakas sa jack ay mahalaga sa pagpapanatiling sertipikado ng isang 10G copper channel, ang pagkuha ng mga ito sa grado ng channel ay nakakatulong na protektahan ang margin ng link. Tingnan ang Produkto →

Pangunahing konklusyon: tukuyin ang Cat6A bilang default na 10G copper platform, ireserba ang Cat7 para sa paghiling ng EMI o mga shielded-policy na site, at ituring ang maikling Cat6 na tumatakbo bilang mga sertipikadong pagbubukod sa halip na isang diskarte sa disenyo.

10G Copper vs. 10G Fiber: Distansya, Gastos, at Kung Saan Nanalo ang Bawat Isa

Wala alinman sa teknolohiya ang nanalo sa bawat axis, kaya ang kapaki-pakinabang na tanong ay kung aling medium ang nanalo sa mga axes na mayroon talaga ang iyong proyekto. Sa malawak na termino, pagmamay-ari ng 10G copper ang huling 100 metro kung saan nakatira ang mga endpoint, salamat sa RJ45 ubiquity, suporta sa PoE, at mababang gastos sa bawat channel. Pag-aari ng Fiber ang lahat ng higit pa rito: backbone risers, campus links, high-interference na ruta, at anumang landas na may mga plano sa paglago na lampas sa 10 Gbps.

Ang distansya ay karaniwang ang unang bilang ng mga mamimili na naghahambing kapag tumitimbang sila ng 10G tanso laban sa hibla. Ang isang 10GBASE-T channel at isang fiber link ay malulutas ang parehong 10 Gbps na problema, ngunit ang mga ito ay sumasaklaw sa ibang distansya mula sa parehong rack. Ang pahalang na bar chart sa ibaba ay naglinya sa maximum na abot ng pinakakaraniwang media sa 10 Gbps. Ang mga kategorya ng tanso ay nasa tabi ng multimode fiber at isang direct-attach na twinax assembly upang madaling basahin ang mga proporsyon. Ang lahat ng mga halaga ay ipinapalagay na sumusunod sa mga pamantayan, maayos na naka-install na channel.

Ang pattern sa chart na ito ay ang arkitektura ng karamihan sa mga modernong gusali sa miniature. Ang mga direct-attach na twinax assemblies ay nasa itaas nang humigit-kumulang 7 metro, na ginagawa silang isang in-rack na tool para sa pagkonekta sa mga katabing switch sa halip na isang sistema ng paglalagay ng kable. Sinasaklaw ng Cat6 ang humigit-kumulang 55 metro sa 10 Gbps kapag ang mga kondisyon ay kaaya-aya, sapat para sa ilang inter-floor closet na tumatakbo ngunit hindi isang garantisadong pahalang na disenyo. Parehong nagdadala ang Cat6A at Cat7 ng 10G na tanso sa buong 100-meter channel na idinisenyo sa paligid ang structured na paglalagay ng kable, at ang numerong iyon ang nagbibigay-daan sa isang telecom room na magsilbi sa isang buong palapag. Ang OM3 multimode fiber ay umaabot sa parehong 10 Gbps hanggang 300 metro at OM4 hanggang 400 metro, kaya naman ang mga risers at inter-building link ay default sa fiber. Sabay-sabay na basahin, inilalarawan ng mga bar ang isang malinis na dibisyon ng paggawa: tanso para sa pahalang na huling 100 metro, hibla sa itaas at lampas nito. Walang twisted-pair na opsyon na lumampas sa 100 metro sa 10 Gbps, kaya ang 120-meter run ay isang hibla na desisyon kahit ano pa ang sabihin ng badyet. Ang mga pagkakaiba sa latency sa pagitan ng 10GBASE-T at fiber ay umiiral ngunit sapat na maliit para sa mga aplikasyon sa opisina at campus na huwag pansinin sa karamihan ng mga kaso. Mahalaga rin ang bigat at diameter, dahil ang 10G copper cable ay mas makapal kaysa sa kanilang gigabit predecessors at mas mabilis na pinupuno ang riser space. Nakikipag-ugnayan din ang distansya sa topology, dahil karaniwang inaalis ng 100-meter na abot ng tanso ang halaga ng mga intermediate closet sa karaniwang palapag. Kung ang iyong gusali ay mayroon nang naka-install na OM3 o OM4 backbone, pinapanatili ito ng matalinong disenyo para sa patayong pamamahagi at hinahayaan ang Cat6A na pangasiwaan ang bawat pahalang na patak.

Ang gastos ay nagpapasya ng maraming proyekto gaya ng ginagawa ng hilaw na pagganap. Ang badyet para sa isang 10G copper link ay nahahati sa apat na bucket: mga passive component, aktibong port, installation labor, at testing. Ang mga proporsyon ay nagbabago sa laki ng proyekto, ngunit ang isang tipikal na pag-retrofit ng opisina ay gumagastos ng karamihan sa pera nito sa labas ng switch. Ang donut chart sa ibaba ay nagpapakita ng kinatawan na hati para sa isang 10G copper channel sa isang mid-size na upgrade. Tratuhin ito bilang ratio ng pagpaplano sa halip na isang panipi.

Ang pinakakaraniwang pagkakamali sa pagpaplano ay ang pag-aakalang ang cable bill ay ang buong kuwento. Ang mga passive na bahagi ay kumukuha ng pinakamalaking solong bahagi sa humigit-kumulang 40 porsiyento, ngunit kasama sa bahaging iyon ang bawat jack, panel, at cord sa channel, hindi lamang ang cable mismo. Ang mga aktibong port ay tumatagal ng halos isang-kapat, at dito nagiging kawili-wili ang paghahambing sa pagitan ng 10GBASE-T at SFP fiber, dahil ang pagpepresyo ng port at power draw ay kapansin-pansing nag-iiba sa pagitan ng mga henerasyon ng switch at maaaring i-flip ang arithmetic sa malalaking deployment. Ang installation labor ay tumutugma sa aktibong bahagi, at ang paggawa ay kung saan ang 10G copper ay humihingi ng higit na pangangalaga kaysa sa ginawa ng gigabit, dahil ang katumpakan ng pagwawakas at disiplina sa pag-bundle ay direktang nakakaapekto sa mga margin ng channel. Ang pagsubok ay mukhang maliit sa 10 porsyento, ngunit ito ang pinakamurang insurance sa chart, dahil ang sertipikasyon na nakakuha ng isang masamang pagwawakas ay nakakatipid ng isang pagbisitang muli na nagkakahalaga ng higit sa oras ng pagsubok. Ang mga mamamakyaw at mamimili ng proyekto ay dapat ding paghambingin ang halaga ng channel kaysa sa presyo ng bahagi, dahil ang bahagyang mas mahal na jack na mas mabilis na nag-i-install ay maaaring magpababa sa linya ng paggawa. Mahalaga rin ang dami: ang pag-order ng kumpletong channel kit mula sa isang tagagawa ay karaniwang mas mataas ang presyo kaysa sa pag-assemble ng mga bahagi mula sa ilang mga supplier. Ang mga numerong iyon ay nagpapalagay ng bagong paglalagay ng kable, at ang pag-retrofit na may mahirap na mga landas ay nagtutulak sa mas mataas na bahagi ng paggawa. Ang mga badyet ng kuryente ay nararapat ding banggitin, dahil ang siksik na 10GBASE-T switch configuration ay kumokonsumo ng mas maraming kuryente kaysa sa fiber equivalents, at iyon ay makikita sa operating side ng ledger. Ang muling paggawa ay ang invisible na ikalimang bucket, at ang pinakatiyak na paraan upang paliitin ito ay ang pagbili ng mga bahagi na may nabe-verify na data ng pagsubok mula sa simula.

Pangunahing konklusyon: gumamit ng 10G na tanso para sa huling 100 metro kung saan nakatira ang mga endpoint, at ibigay ang trabaho sa fiber kapag lumampas sa 100 metro ang pagtakbo, tumawid sa mga gusali, o nahaharap sa malubhang interference.

Mga Sitwasyon ng Application at Mga Puntos sa Pagpili para sa 10G Copper

Kung saan kumikita ang 10G copper nito ngayon

Ang horizontal cabling ng opisina ng enterprise ay nananatiling klasikong kaso: isang Cat6A channel mula sa isang sentralisadong telecom room patungo sa bawat lugar ng trabaho, na naghahain ng mga desk sa multi-gigabit ngayon at sa 10G habang nagre-refresh ang mga device. Ang kuwento ng Wi-Fi ay naging kasinghalaga, dahil gusto ng modernong 802.11ax at mga successor na access point ng mga multi-gigabit uplink at high-power na PoE sa parehong cable, at ang Cat6A 10G na tansong drop ay nakakatugon sa pareho nang hindi humihila ng pangalawang circuit. Parehong lohika ang sinusunod ng surveillance at automation ng gusali, dahil nakikinabang lahat ang mga NVR uplink, pinagsama-samang camera, at trapiko ng controller mula sa headroom sa mga copper run na wala pang 100 metro. Sa mga data center, ang 10GBASE-T ay may papel sa end-of-row at middle-of-row na mga topologies para sa pagtakbo ng hanggang 100 metro, habang ang mga in-rack na koneksyon sa ilang metro ay karaniwang gumagamit ng twinax assemblies at ang vertical spine ay gumagalaw sa fiber. Ang mga matalinong gusali at pang-industriya na gilid ay bumubuo sa listahan, saanman kung saan ang mga gateway, controller, at aggregation switch ay nangangailangan ng matatag na multi-gigabit na pagkakakonekta sa mga electrically maingay na kapaligiran gaya ng mga production floor o rooftop equipment zone.

Sa mismong telecom room, ang patch panel ay kung saan ang lahat ng pahalang na tumatakbong ito, at ang kalidad ng panel ay tumutukoy kung gaano karaming margin ang makakaligtas sa pagwawakas. Ang panel na tugma sa kategorya at mahusay na binuo ay nagpapanatili sa bawat certified link na na-certify pagkatapos umalis ang installer sa gusali, kaya naman ang pagpili ng panel ay kabilang sa detalye, hindi sa huling minutong listahan ng hardware.

Cat6A Shielded at UTP Patch Panel Ang mga patch panel ng Cat6A sa maraming bilang ng port at may shielded o unshielded na mga opsyon ay dumarating sa lahat ng horizontal run sa telecom room. Pinapanatili ng isang katugmang kategorya, mahusay na binuo na panel ang sertipikadong pagganap ng link, kaya ang kalidad ng panel ay kabilang sa detalye. Tingnan ang Produkto →

Mga punto ng pagpili para sa mga koponan sa pagkuha

1. Panatilihin ang buong channel sa isang kategorya at isang performance grade, mula sa work-area cord hanggang patch panel, dahil ang isang mahinang link ang tumutukoy sa buong channel.
2. Itugma ang antas ng shielding sa electrical environment at kumpirmahin na ang iyong team ay makakapag-bond ng mga shield nang tama bago piliin ang F/UTP, U/FTP, o S/FTP.
3. Suriin ang mga thermal assumption ng PoE: ang high-power na PoE ay nagpapainit ng mga naka-bundle na cable, kaya planuhin ang mga konserbatibong laki ng bundle at mas gusto ang Cat6A para sa 802.3bt deployment.
4. Tanungin ang bawat naka-shortlist na supplier para sa data ng pagsubok ng component at channel na sumasaklaw sa pagkawala ng insertion, return loss, NEXT, at alien crosstalk sa buong rate ng frequency.
5. Suriin ang tagagawa sa likod ng catalog: in-house na tooling, matatag na kapasidad ng produksyon, suporta sa OEM at ODM, at packaging na angkop sa pamamahagi ng lahat ng hulaan ang mas maayos na mga proyekto.
6. Patunayan gamit ang mga sample na winakasan ng sarili mong mga installer bago maglabas ng bulk purchase order, dahil bahagi ng produkto ang real-world na pagkakagawa.

Pangunahing konklusyon: bilhin ang 10G copper channel bilang isang katugmang sistema mula sa isang responsableng tagagawa, at hayaan ang mga sample ng field, hindi ang mga pahina ng catalog, ang gumawa ng panghuling desisyon.

Gabay sa Pag-install at Pagpapanatili para sa Maaasahang 10G Copper Link

Mga panuntunan sa pag-install na nagpoprotekta sa channel

Karamihan sa mga problema sa 10G na tanso ay naka-install, hindi ginawa, na magandang balita dahil ang mga gawi sa pag-install ay naaayos. Panatilihin ang twist ng bawat pares hanggang sa termination point at hindi kailanman mag-unwist ng higit sa 13 millimeters sa mga jack at panel ng Cat6A. Igalang ang minimum na radius ng bend, hindi bababa sa apat na beses ang diameter ng cable sa labas at higit pa para sa mga shielded na disenyo, lalo na sa likod ng mga faceplate at sa loob ng masikip na cabinet. Panatilihing nakahiwalay ang mga pahalang na takbo mula sa mga walang proteksiyon na linya ng kuryente at mga fluorescent na kabit, at iwasan ang mahahabang parallel na landas sa kahabaan ng mga motor o lighting circuit. Limitahan ang mga laki ng bundle at palitan ang sobrang higpit na mga cable ties ng mga hook-and-loop fasteners, dahil ang pagdurog ng pressure ay nakakasira sa pares na geometry kung saan nakasalalay ang 10GBASE-T. Wakasan gamit ang mga tamang dies at mga tool sa hardware na may rating na kategorya, pagkatapos ay patunayan ang bawat permanenteng link at ang buong channel, pagdaragdag ng mga alien crosstalk spot check sa mga pinakasiksik na panel.

Ang mga kurdon ng kagamitan sa magkabilang dulo ay nararapat sa parehong kabigatan gaya ng nakapirming cable, dahil ang isang bargain cord ay maaaring mag-undo ng isang sertipikadong channel. Panatilihin ang isang stock ng nasubok, katugmang kategorya na mga kurdon sa mga karaniwang haba upang ang mga installer ay hindi mag-improvise sa mga natira mula sa isang mas lumang proyekto.

Mga Patch Cord ng Cat6A at Cat8 Kategorya-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Tingnan ang Produkto →

Pagpapanatiling malusog ang halaman pagkatapos ibigay

Lagyan ng label ang magkabilang dulo ng bawat link na may parehong identifier, panatilihing nakalagay ang proteksyon ng alikabok sa mga hindi nagamit na port, at magpanatili ng disiplina sa paglalagay ng patch na nagtatala ng bawat galaw, pagdaragdag, at pagbabago. Muling i-certify ang anumang link na muling winakasan o na-rerouting sa halip na ipagpalagay na nakakatugon pa rin ito sa grado. Palitan ang mga nasirang patch cord sa halip na muling i-crimping ang mga ito, dahil ang field-crimped repair ay bihirang humahawak ng Cat6A tolerances. Mag-iskedyul ng pana-panahong pag-audit na nagsa-sample ng mga channel, nagsusuri ng mga temperatura ng cabinet sa mga high-PoE zone, at pinagkakasundo ang dokumentasyon sa kung ano talaga ang nasa mga rack. Ang mga halaman na sumusunod sa nakagawiang ito ay pumasa sa kanilang 10G na tansong pag-audit pagkalipas ng ilang taon nang walang drama, at ang mga halaman na lumalaktaw dito ay karaniwang natutuklasan ang pagkakaiba sa panahon ng paglipat, pagdaragdag, o pagbabago sa pinakamasamang panahon.

Pangunahing konklusyon: ang isang 10G copper channel ay kasing ganda lamang ng pinakamasama nitong pagwawakas, kaya ipatupad ang twist, bend radius, bundling, at mga panuntunan sa certification sa pag-install at patuloy na muling mag-certify pagkatapos ng bawat pagbabago.

FAQ: 10G Copper na Mga Tanong ng Mga Mamimili

Ang mga tanong sa ibaba ay paulit-ulit na lumalabas sa mga pag-uusap sa mga distributor, integrator, at contractor ng proyekto. Ang mga sagot ay pinananatiling maikli at praktikal upang maiangat mo ang mga ito sa sarili mong dokumentasyon ng proyekto.
