Pagpili ng pinakamahusay Pusa7 keystone jack ay bumaba sa tatlong pangunahing mga kadahilanan: shielding type (STP vs. FTP), connector termination style (tool-less vs. punch-down), at compatibility sa conductor gauge ng iyong cable . Kunin ang mga iyon nang tama, at ang iyong network ay patuloy na maaabot ang rate ng 600 MHz bandwidth ng Pusa7 sa paglipas ng hanggang 100 metro. Pinaghiwa-hiwalay ng mga seksyon sa ibaba ang bawat punto ng pagpapasya gamit ang mga partikular na detalye, paghahambing, at gabay sa totoong mundo.
Ano ang Nagiging "Katugma sa Pusa7" ang isang Keystone Jack
Ang Pusa7 ay isang pamantayang ISO/IEC 11801 Class F, hindi isang pamantayang TIA/EIA, na tumutukoy sa mga detalye ng detalye ay naiiba sa karaniwang mga klasipikasyon ng Cat5e/Cat6. Ang isang tunay na Cat7 keystone jack ay dapat matugunan ang mga sumusunod na minimum na limitasyon ng pagganap:
| Parameter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Bandwidth | 500 MHz | 600 MHz | 1000 MHz |
| Max na Rate ng Data | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Pangangailangan sa Shielding | Opsyonal | Sapilitan (S/FTP) | Sapilitan (S/FTP) |
| Uri ng Konektor | RJ45 | GG45 o TERA | GG45 o TERA |
Pansinin mo yan Ipinag-uutos ng Cat7 ang buong kalasag sa bawat bahagi , kasama ang keystone jack mismo. Anumang jack na may label na "Cat7" ngunit walang indibidwal na pares na shielding at isang pangkalahatang tirintas ay hindi nakakatugon sa pamantayan, anuman ang mga claim sa marketing.
Mga Uri ng Shielding: Bakit Hindi Napag-uusapan ang S/FTP para sa Cat7
Gumagamit ang mga cable ng Cat7 ng konstruksiyon na S/FTP (Screened Foiled Twisted Pair): bawat isa sa apat na pare ay indibidwal na nakabalot sa foil, at pagkatapos ay ang buong bundle ay nakapaloob sa isang tinirintas na screen. Dapat ipagpatuloy ng Cat7 keystone jack ang shielding path na iyon nang walang patid. Narito kung ano talaga ang ibig sabihin ng bawat shielding label:
- FTP / ScTP – Isang pangkalahatang foil lamang. Angkop para sa Cat6A, hindi sapat para sa Cat7.
- S/FTP – Indibidwal na pares na foil kasama ang panlabas na tirintas. Minimum na kinakailangan para sa Cat7.
- SF/FTP – Indibidwal na pares na foil plus outer braid plus outer foil. Lampas sa mga kinakailangan ng Cat7; karaniwang ginagamit para sa pang-industriya o mataas na interference na kapaligiran.
Ang isang sirang shield sa termination point ay nagsisilbing antenna, na nag-aanyaya sa EMI na pagpasok. sa pagsasanay, ang alien crosstalk (AXT) ay maaaring tumaas ng hanggang 30 dB kung ang kalasag ay hindi naka-ground nang maayos sa jack — sapat na upang ganap na matumba ang isang 10GBase-T na link nang offline.
Pagpapaligid sa Kalasag nang Tama
Ang isang shielded jack ay kapaki-pakinabang lamang kung grounded sa isang dulo (ang patch panel o wall plate side). Ang pag-ground sa magkabilang dulo ay lumilikha ng ground loop. Maghanap ng mga jack na may pinagsamang metal housing na nagpapadala sa isang grounded na patch panel frame — inaalis nito ang pangangailangan para sa isang hiwalay na pigtail ground wire at binabawasan ang mga error sa pag-install.
GG45 vs. TERA: Pagpili ng Tamang Cat7 Connector Format
Ang Cat7 ay hindi gumagamit ng karaniwang interface ng RJ45. Dalawang connector system ang nangingibabaw, at ang pagpili ng mali ay ginagamit ng pagbili ng hindi magkatugma na mga patch cord at faceplate:
| Tampok | GG45 | TERA |
|---|---|---|
| RJ45 Backward Compatible | Oo | Hindi |
| Max na Dalas | 600 MHz | 1000 MHz |
| Contact Points | 8 ( 4 na sulok) | 8 |
| Pinakamahusay na Kaso ng Paggamit | Mga pinaghalong kapaligiran na may mga legacy na RJ45 na device | Buong Cat7A o imprastraktura ng Cat7 na binuo para sa layunin |
| Availability ng Faceplate | Malawak na magagamit | Mas limitado |
Para sa karamihan ng mga lab sa bahay at mga deployment ng maliliit na negosyo, Ang GG45 ay ang praktikal na pagpipilian dahil gagana pa rin ang kasalukuyang RJ45 patch cord sa mga antas ng performance ng Cat6A habang ina-unlock ng mga native na patch cord ng Cat7 ang buong 600 MHz bandwidth.
Estilo ng Pagwawakas: Tool-Less vs. Punch-Down
Kung paano mo tatanggalin ang cable sa jack ay nakakaapekto sa parehong oras ng pag-install at pangmatagalang pagiging maaasahan. Ang mga keystone jack ng Cat7 ay may dalawang pangunahing istilo ng pagwawakas:

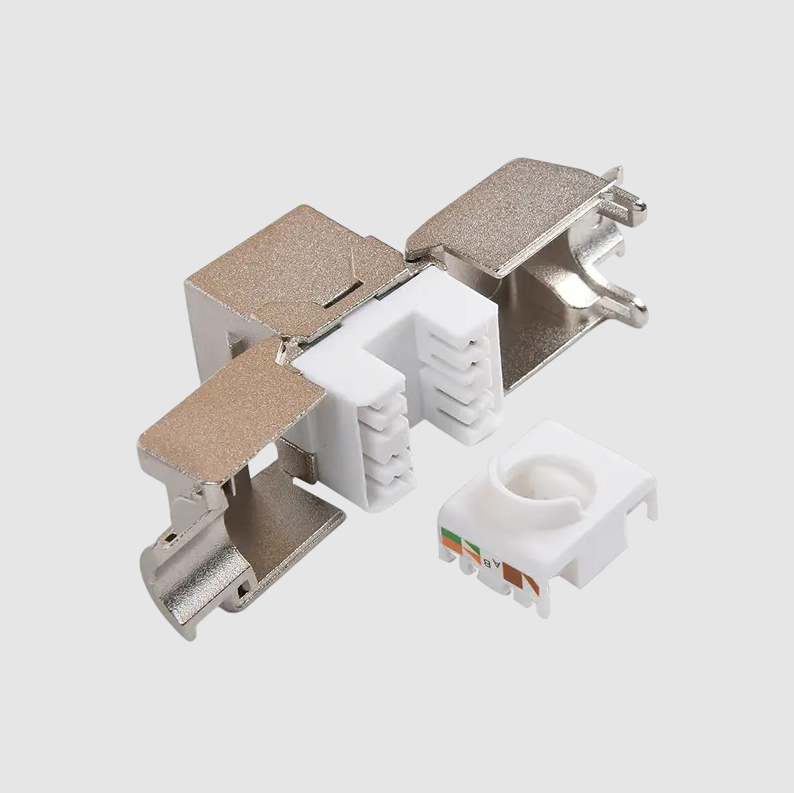

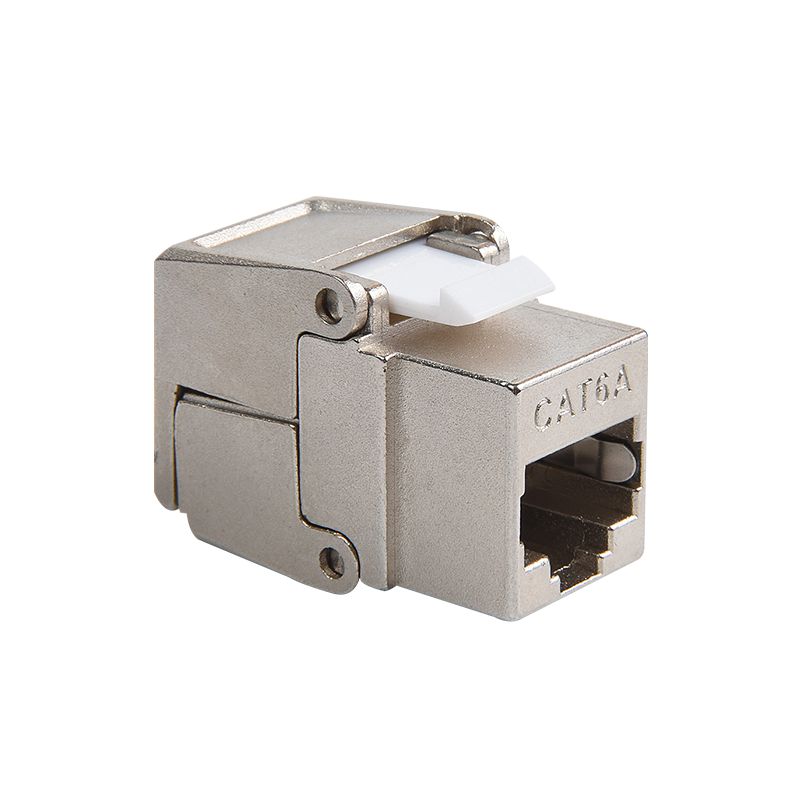

Tool-Less (IDC Clip) Pagwawakas
Ang mga konduktor ay ipinapasok sa may label na mga puwang at isang takip ay pinuputol, pinuputol at nakikipag-ugnayan nang sabay-sabay. Kasama sa mga bentahe ang mas mabilis na pag-install (karaniwang sa ilalim ng 2 minuto bawat jack kapag nasanay na), walang markang punch-down tool, at mas mababang panganib ng sobrang pagmamaneho ng mga konduktor. Ang trade-off ay mas mataas sa bawat gastos at hindi gaanong pamilyar na pakiramdam ng mga nakaranasang installer na ginagamit sa mga tradisyunal na pamamaraan.
Pagwawakas ng Punch-Down (110-Style).
Ang isang 110 punch-down tool ay tumutulak sa bawat konduktor sa isang IDC slot. Ang pamamaraang ito ay ang pamantayan ng industriya sa structured na paglalagay ng kable at mas gusto ng mga propesyonal na gumagawa ng mataas na volume na patch panel work. Para sa Cat7, tiyaking ang iyong punch-down tool ay may a setting na may mababang epekto — ang sobrang lakas ay maaaring makapinsala sa foil shield sa mga indibidwal na pare, na nagpapababa sa mismong proteksyon na binayaran mo.
Alin ang Dapat Mong Piliin?
- DIY o maliliit na run (1–10 jack): Mas mabilis ang tool-less at iniiwasan ang gastos ng isang de-kalidad na punch-down tool.
- Propesyonal o malalaking run (20 jacks): Ang pag-punch-down gamit ang isang naka-calibrate na tool ay naghahatid ng mas pare-parehong resulta sa sukat.
- Retrofit o masikip na espasyo: Ang mga jack na walang tool ay karaniwang may mas compact na profile sa likod, mas madaling gamitin sa likod ng mababaw na mga kahon sa dingding.
Conductor Gauge Compatibility: Pagtutugma ng Jack sa Iyong Cable
Ang mga cable ng Cat7 ay ginawa sa solid-core at stranded na variant, bawat isa ay isa sa mga sumusunod na disenyo ng contact sa DC:
- Solid na konduktor (22–24 AWG): Standard para sa in-wall run. Ang mga contact ng IDC ay malinis na tumutusok sa pagkakabukod sa solid wire. Huwag gumamit ng mga stranded-only jack na may solidong cable — ang mga contact wing ay maaaring mabigong maupo nang maayos, na magdulot ng paulit-ulit na pagpapatuloy.
- Na-stranded na konduktor (26–28 AWG): Ginagamit para sa mga patch cord. Ang mga stranded-rated na contact sa IDC ay may mas malawak na puwang upang mahawakan ang maraming filament. Ang paggamit ng solid-only jack sa stranded cable ay humahantong sa mataas na contact resistance at pagkawala ng signal.
- Mga dual-rated na jack (22–26 AWG): Tanggapin ang parehong uri ng konduktor. Inirerekomenda kapag hindi ka sigurado sa spec ng cable o pagbuo ng magkahalong kapaligiran.
Palaging i-verify na ang AWG range na naka-print sa jack body ay tumutugma sa conductor gauge ng iyong cable bago bumili.
Configuration ng mga Wiring: T568A kumpara sa T568B
Pusa7 keystone jacks suportahan ang parehong T568A at T568B na mga wiring scheme. Ang scheme mismo ay hindi nakakaapekto sa pagganap — ang mahalaga ay consistency sa bawat jack, patch panel, at patch cord sa parehong run. Ang paghahalo ng T568A sa isang dulo sa T568B sa kabilang dulo ay lumilikha ng isang crossover cable, na hindi gagana sa mga karaniwang switch ng network.
- T568B ay ang pinakakaraniwan sa North American commercial installation.
- T568A ay ginusto sa gobyerno at ilang internasyonal na pag-install, at kinakailangan ng ANSI/TIA-570-C para sa mga wiring ng tirahan.
Karamihan sa mga Cat7 jack ay may kasamang color-coded na mga wiring diagram para sa parehong mga scheme sa katawan o sa packaging. Pumili ng isa at idokumento ang iyong pinili — pinoprotektahan nito ang sinumang gumagawa ng maintenance pagkalipas ng ilang taon.
Mga Pangunahing Detalye na Dapat Suriin Bago Bumili
Gamitin ang checklist na ito kapag sinusuri ang anumang listahan ng Cat7 keystone jack o data sheet:
- Na-rate ng bandwidth: Dapat ay ≥ 600 MHz. Ang anumang mas mababa ay Cat6A o mas mababa.
- Shielding: S/FTP construction na may conductive housing na kaparehas ng grounded panel.
- Pagkawala ng pagpapasok sa 600 MHz: Dapat ay ≤ 0.4 dB bawat modelo ng channel na ISO/IEC 11801.
- NEXT (Near-End Crosstalk) sa 600 MHz: Maghanap ng mga value na ≥ 60 dB para sa margin na mas mataas sa minimum.
- Pagbabalik ng pagkawala sa 600 MHz: Ang ≥ 15 dB ay isang praktikal na threshold para sa pagiging maaasahan ng 10GBase-T.
- Saklaw ng konduktor: Kumpirmahin na tumutugma ito sa AWG ng iyong cable (karaniwang 22–24 AWG para sa solid in-wall Cat7).
- Mga ikot ng pagsasama: Ang mga de-kalidad na jack ay na-rate para sa ≥ 750 na pagsingit. Kadalasg 200 lang ang tinutukoy ng mga yunit ng badyet.
- Contact plating: Ang mga gold-plated na contact (≥ 50 µin) ay lumalaban sa oksihenasyon at nagpapanatili ng mababang contact resistance sa paglipas ng panahon.
Mga Karaniwang Pagkakamali sa Pag-install na Nakakapagpababa sa Performance ng Cat7
Kahit na ang pinakamataas na spec na jack ay maaaring hindi gumanap kung hindi tama ang pagkaka-install. Ito ang madalas na error:
- Labis na pag-untwist sa pagwawakas: sumulat ng Cat7 ang maximum na 13 mm (0.5 in) ng untwisted conductor sa jack. Ang paglampas dito ay nagpapataas ng crosstalk at maaaring mabigo sa isang pagsubok sa sertipikasyon ng channel.
- Hindi pinapanatili ang drip loop sa shield: Kapag niruruta ang may kalasag na cable sa mga cavity sa dingding, mag-iwan ng maliit na loop upang maiwasan ang moisture mula sa wicking kasama ang tirintas papunta sa jack housing.
- Overightening cable ties: Ang pag-compress ng S/FTP cable sa mga bends ay nagpapa-deform sa mga indibidwal na pares na foil, na lumilikha ng mga impedance discontinuities. Gumamit ng mga hook-and-loop na fastener sa halip na mga plastic na zip ties sa Cat7 run.
- Mga paglabag sa minimum na radius ng bend: Ang Cat7 cable ay may pinakamababang radius ng bend na 8 × ang diameter ng cable (karaniwang ~60 mm para sa 7.5 mm diameter cable). Ang mas mahigpit na mga liko ay nagdudulot ng mga pagmuni-muni na nabigo sa mga pagsusuri sa return loss.
- Paghahalo ng mga shielded at unshielded na bahagi: Ang paggamit ng Cat7 jack sa isang unshielded na Cat6A cable, o vice versa, ay nagpapawalang-bisa sa shielding benefit at lumilikha ng ground discontinuities.
Kailan Pumili Cat7 Keystone Jacks laban sa Cat6A
Halos halos ang imprastraktura ng Cat7 20–35% pa kaysa sa isang katumbas na pag-install ng Cat6A. Nabibigyang-katwiran ang premium na iyon sa mga partikular na sitwasyon ngunit hindi kailangan sa iba:
| Sitwasyon | Inirerekomendang Pamantayan | Dahilan |
|---|---|---|
| Bahay o maliit na opisina, 1 Gbps switch | Cat6 o Cat6A | Cat7 overhead na hindi kailangan |
| 10 Gbps backbone, malinis na kapaligiran | Cat6A | Natutugunan ng Cat6A ang 10GBase-T sa mas mababang halaga |
| Tumatakbo ang 10 Gbps malapit sa fluorescent lighting o mga motor | Cat7 | Tinatanggihan ng S/FTP shielding ang EMI |
| Future-proofing para sa 25/40 Gbps | Cat7A | ginagamit ang 1000 MHz bandwidth |
| Industrial / manufacturing floor | Cat7 o Cat7A | Ang mabigat na kapaligiran ng EMI ay nangyayari ng buong kalasag |
Pagsubok sa Iyong Pagwawakas ng Cat7 Pagkatapos ng Pag-install
Ang field tester ay ang tanging paraan upang makumpirma ang isang Cat7 channel ay nakakatugon sa spec. Hindi sapat ang mga basic wiremap tester — hindi nila sinusukat ang mga parameter ng frequency-domain. Gumamit ng tester na may magagawa Antas IIIe o Antas IV na katumpakan (bawat IEC 61935-1) upang mapatunayan ang isang Cat7 channel. Mga pangunahing pagsubok na tatakbo:
- Wiremap: Bine-verify ang continuity ng pin at kawalan ng crossed, split, o reversed pairs.
- Insertion loss sweep (hanggang 600 MHz): Kinukumpirma na ang pagpapahina ng signal ay nananatili sa loob ng limitasyon ng channel ng Cat7 sa buong hanay ng frequency.
- SUSUNOD sa FEXT: Mga crosstalk na pagsukat na nakakakuha ng mga isyu sa konduktor sa jack termination point.
- Pagpapatuloy ng kalasag: Ive-verify na ang drain wire o braid ay konektado end-to-end nang walang short sa mga pare ng conductor.
Kung nabigo ang isang channel, ang pinakakaraniwang mga salarin ay ang labis na pagkakaalis sa jack, isang nasirang pares na foil, o isang nawawalang shield ground connection — lahat ay matutugunan sa pamamagitan ng muling pagwawakas ng jack sa halip na palitan ang cable run.
