Ang isang installer ay nakatayo sa isang bagong bihis na 24-port patch panel na may handheld tester sa isang kamay at isang PoE camera na patuloy na bumabagsak offline sa kabilang banda. Ang link ay pumasa sa pagpapatuloy, ngunit ang trabaho ay nabigo pa rin sa switch. Ang puwang na iyon ang dahilan kung bakit dapat piliin ang isang copper cable tester sa pamamagitan ng tanong na sinasagot nito, hindi sa bilang ng mga LED sa case nito. Ang isang continuity beeper ay maaaring patunayan na ang tanso ay konektado. Maaaring ipakita ng isang wiremap tester kung aling mga pin ang naka-cross. Ang isang haba at time-domain reflectometer function ay maaaring tumuro sa isang durog na cable o isang bridge tap. Maaaring ipakita ng isang qualification o certification tester kung ang link ay may sapat na performance headroom para sa application. Ang tamang desisyon sa pagbili ay nagsisimula sa mga pagkabigo na inaasahan mong mahanap, ang mga pamantayan na dapat mong idokumento, at ang dami ng mga link na tinatapos ng iyong koponan bawat linggo.
Ano ang Dapat Patunayan ng Copper Cable Tester Bago Mo Tumanggap ng Link
Ang isang copper cable tester ay hindi isang kategorya ng produkto. Ito ay isang pamilya ng mga instrumento na may iba't ibang trabaho. Sa mababang dulo, sinasagot ng pangunahing continuity tester ang isang makitid na tanong: mayroon bang conductive path mula sa isang dulo ng cable papunta sa kabilang dulo? Kapaki-pakinabang iyon para sa isang mabilis na pagsusuri sa isang pinaghihinalaang patch cord, isang linya ng speaker, o isang circuit ng alarma. Ito ay hindi sapat para sa isang data link na dapat na sumusuporta sa Gigabit Ethernet, PoE, o isang warranty handover.
Ang isang wiremap tester ay nagdaragdag ng pin-by-pin na pag-verify. Maaari itong makahuli ng crossed pair, split pair, short between conductors, o nawawalang koneksyon sa isang pin. Para sa mga galaw, pagdaragdag, at pagbabago, ang isang tone generator at probe ay madalas na ipinares sa wiremap upang mahanap ng technician ang isang walang label na cable sa isang masikip na rack. Praktikal ang kumbinasyong iyon para sa maintenance work, ngunit hindi pa rin nito nasusukat ang haba o high-frequency na performance.
Gumagamit ang tester ng haba at fault-location na reflectometry ng time-domain o katulad na paraan ng pulso upang tantyahin ang distansya sa isang pahinga, maikli, o mahinang pagwawakas. Dito nagiging tool sa pag-troubleshoot ang isang copper cable tester kaysa sa go o no-go box. Kung ang isang link ay nabigo at ang cable ay nawala sa kisame void, ang pagkakaiba sa pagitan ng 12-meter fault at isang 42-meter fault ay maaaring magpasya kung ang koponan ay magbubukas ng isang pader o ang buong corridor.
Ang mga qualification tester at certification tester ay nasa itaas nito. Ang isang qualifier ay madalas na ginagamit upang suriin kung ang isang umiiral na link ay maaaring suportahan ang isang pinangalanang Ethernet rate o klase ng PoE. Ang isang certifier ay sumusukat laban sa isang pamantayan ng paglalagay ng kable at gumagawa ng isang ulat na maaaring ibigay sa isang kliyente, isang consultant, o isang programa ng warranty. Ipinapakita ng talahanayan sa ibaba kung paano nagbabago ang desisyon sa klase ng tester.
| Tester na klase | Tanong nito sagot | Karaniwang gamit | Mahalagang limitasyon |
|---|---|---|---|
| Basic na continuity tester | Mayroon bang conductive path? | Mabilis na pagsusuri sa mga pinaghihinalaang patch cord at mababang bilis ng mga kable | Hindi nagpapatunay ng pinout, haba, o pagganap ng data |
| Wiremap at tone tester | Nasa tamang pagkakasunod-sunod ba ang mga konduktor? | Gumagalaw, nagdaragdag, nagbabago, at lokasyon ng cable sa isang rack | Limitadong haba at pananaw sa pagganap |
| Tester ng haba at TDR | Saan ang kasalanan at gaano kalayo ito? | Paghanap ng mga break, shorts, at masamang pagwawakas sa mga dingding | Kailangan ng tamang bilis ng pagpapalaganap at pag-setup |
| Tester ng kwalipikasyon | Susuportahan ba ng link na ito ang ibinigay na Ethernet o PoE application? | Paunang suriin ang mga link bago i-install ang mga switch | Hindi isang kapalit para sa pormal na sertipikasyon |
| Tester ng sertipikasyon | Nakakatugon ba ang link sa isang pinangalanang pamantayan ng paglalagay ng kable? | Handover, warranty, at pagtanggap ng third-party | Mas mataas na gastos at mas mahigpit na disiplina sa pagkakalibrate |
Para sa isang kontratista, ang praktikal na sagot ay kadalasang isang two-tier kit. Ang isang compact wiremap at tone tester ang humahawak sa araw-araw na mga tawag sa serbisyo, habang ang isang kwalipikasyon o certification unit ay naka-book para sa pagtanggap ng proyekto. Para sa isang distributor o wholesaler, ang parehong lohika ay nalalapat sa pagpili ng stock: dalhin ang klase ng tester na tumutugma sa mga proyektong aktwal na pinapatakbo ng iyong mga customer, hindi lamang ang pinakamataas na detalye sa datasheet.
Ang Apat na Layer ng Pagsubok: Continuity, Wiremap, Haba, at Performance
Ang pagsusuri sa tanso ay nagiging mas madaling magplano kapag nahahati ito sa apat na layer. Ang unang layer ay pagpapatuloy. Ito ang pinakasimpleng check at ang pinakamadaling maling basahin. Ang isang link ay maaaring magkaroon ng continuity sa bawat konduktor at mabibigo pa rin dahil ang mga pares ay nahati, ang pagwawakas ay masyadong malayo, o ang cable ay maling kategorya. Ang pagpapatuloy ay isang panimulang punto, hindi isang resulta ng pagtanggap.
Ang pangalawang layer ay wiremap. Ang isang mahusay na copper cable tester ay dapat magpakita ng pin-to-pin na pagmamapa nang malinaw, kasama ang shield continuity sa mga shielded link. Nahuhuli ng Wiremap ang mga reverse pairs, crossed pairs, split pairs, at opens o shorts. Sa kapaligiran ng patch panel, ang mga resulta ng wiremap ay isa ring mabilis na paraan upang kumpirmahin na ang label ng port, ang label ng outlet, at ang port ng patch panel ay tumutukoy lahat sa parehong pisikal na link. Simple lang iyon, ngunit ang mga error sa pag-label ay karaniwang pinagmumulan ng mga callback.
Ang ikatlong layer ay ang haba at lokasyon ng fault. Ang haba ay mahalaga sa dalawang kadahilanan. Una, ang isang link na lumampas sa limitasyon sa haba ng channel ay maaari pa ring makapasa sa isang pangunahing wiremap ngunit mabigo sa pagganap sa mas mataas na mga frequency. Pangalawa, ang pagbabasa ng distansya ay nakakatulong sa isang technician na mahanap ang isang nasirang seksyon nang hindi hinuhulaan. Ang isang tester na nagpapakita ng distansya sa fault, kasama ang isang naka-imbak na cable library para sa iba't ibang bilis ng mga value ng pagpapalaganap, ay mas kapaki-pakinabang kaysa sa isang tester na nagpapakita lamang ng generic na fault code.
Ang ikaapat na layer ay ang pagganap. Sinasaklaw nito ang pagkawala ng insertion, return loss, near-end na crosstalk, at iba pang parameter na mahalaga para sa mga link ng Cat5e, Cat6, Cat6A, at Cat7. Sinasaklaw din nito ang pag-uugali ng PoE. Ang isang link ay maaaring pumasa sa isang wiremap at uminit pa rin, bumaba ng boltahe, o mabigo sa negosasyon kapag nakakonekta ang isang pinapagana na device. Ang isang copper cable tester na may resistensya at PoE load testing ay maaaring magbunyag ng mga problema na mapapalampas ng isang simpleng wiremap unit.
- Pagpapatuloy: Kinukumpirma ang isang conductive path, ngunit hindi ipares ang geometry o performance.
- Wiremap: Kinukumpirma ang pagkakasunud-sunod ng pin at pagpapatuloy ng kalasag, at nakakakuha ng mga split pairs.
- Haba at TDR: hinahanap ang mga break, shorts, at masamang pagwawakas ayon sa distansya.
- Pagganap at PoE: sinusuri kung maaaring suportahan ng link ang nilalayon na aplikasyon.
Sa isang structured na proyekto ng paglalagay ng kable, ang mga layer na ito ay dapat ilapat sa pagkakasunud-sunod. Huwag patunayan ang isang link bago malinis ang wiremap. Huwag habulin ang isang pagkabigo sa pagganap bago suriin ang pagwawakas at ang patch cord. Pinakamahalaga ang isang tester kapag pinaikli nito ang sequence na iyon, hindi kapag naglalabas ito ng iisang berdeng resulta na nagtatago ng dahilan ng pagkabigo.
Kung saan Ang mga Copper Tester ay Nababagay sa isang Structured Cabling Project
Ang isang praktikal na paraan upang magplano ng trabaho sa pagtanggap ay ang tingnan kung saan karaniwang napupunta ang atensyon sa isang tansong link. Ang chart sa ibaba ay isang mapaglarawang view ng pagpaplano, hindi isang benchmark mula sa isang partikular na site. Nilalayon nitong tulungan ang isang pangkat ng proyekto na magpasya kung aling mga function ng pagsubok ang nararapat sa pinakamaraming oras at kung alin ang maaaring hawakan gamit ang isang mas simpleng instrumento.
Para sa isang kontratista, ang tsart ay kapaki-pakinabang dahil ito ay naghihiwalay sa pagsubok sa trabaho mula sa handover na trabaho. Ang isang link ay maaaring teknikal na mabuti at lumikha pa rin ng isang hindi pagkakaunawaan kung ang mga label ng port, mga tala ng pagsubok, at mga iskedyul ng patch panel ay hindi tumutugma. Ang isang copper cable tester na nag-iimbak ng mga resulta at nag-e-export ng mga ito sa malinis na format ay nakakabawas sa friction na iyon. Pinapadali din nitong ihambing ang isang nabigong link sa isang kilalang-mahusay na reference na link sa parehong palapag.
Para sa isang pangkat ng pasilidad, ang parehong tsart ay nagmumungkahi ng ibang pattern ng pagbili. Maaaring hindi kailangan ng team ng buong certification unit para sa bawat paglipat, pagdaragdag, at pagbabago. Ang isang compact wiremap at length tester kasama ang isang maliit na hanay ng mga reference patch cord ay maaaring humawak ng karamihan sa mga pang-araw-araw na pagsusuri. Maaaring ireserba ang certification unit para sa bagong construction, major upgrades, o mga kaso kung saan ang isang kliyente ay nangangailangan ng mga pormal na ulat. Pinoprotektahan ng hating iyon ang badyet ng kapital at pinananatiling available ang mas simpleng tester para sa mabilis na pagtugon.
Para sa isang distributor o wholesaler, maaaring gabayan ng tsart ang isang halo ng produkto. Ang mga customer na nag-i-install ng mga keystone jack, patch panel, at faceplate ay nangangailangan ng mga tester na tumutugma sa mga kategoryang ibinebenta nila. Ang isang customer na pangunahing nagtatrabaho sa mga link ng Cat6 at Cat6A ay nagmamalasakit sa wiremap, shield continuity, haba, at mga pagsusuri sa PoE. Ang isang customer na nagtatrabaho sa voice o low-speed control wiring ay maaaring mas mahalaga sa tono at pagpapatuloy. Ang pag-stock lamang ng isang klase ng tester ay nag-iiwan ng puwang sa isang dulo ng merkado.
Naaapektuhan ng Pagkonekta ng Hardware ang Nakikita ng Tester
Sinusukat ng copper cable tester ang link na umiiral, hindi ang link na tinukoy. Ang pagkakaibang iyon ay mahalaga dahil ang pagkonekta ng hardware ay bahagi ng electrical path. Ang isang Cat6 keystone jack na winakasan nang may labis na pag-untwisting, isang patch panel na may maluwag na koneksyon sa likuran, o isang patch cord na may sira na plug ay maaaring magdulot ng pagkabigo na mukhang problema sa cable. Bago palitan ang isang cable run, suriin ang mga termination point at ang mga patch cord.
Ang mga keystone jack ay isang karaniwang mahinang punto sa mga pagwawakas ng field. Maaaring i-rate ang jack para sa Cat6 o Cat6A, ngunit ang pagganap ay nakasalalay sa pamamahala ng pares, pag-upo ng conductor, at pag-alis ng strain. Ang isang tester na may malinaw na wiremap display at isang haba ng pagbabasa ay maaaring makatulong sa paghiwalayin ang isang masamang pagwawakas mula sa isang cable break. Kung tama ang haba at malinis ang wiremap ngunit marginal ang resulta ng performance, karaniwang ang susunod na check ay ang jack at ang patch cord, hindi ang bulk cable.

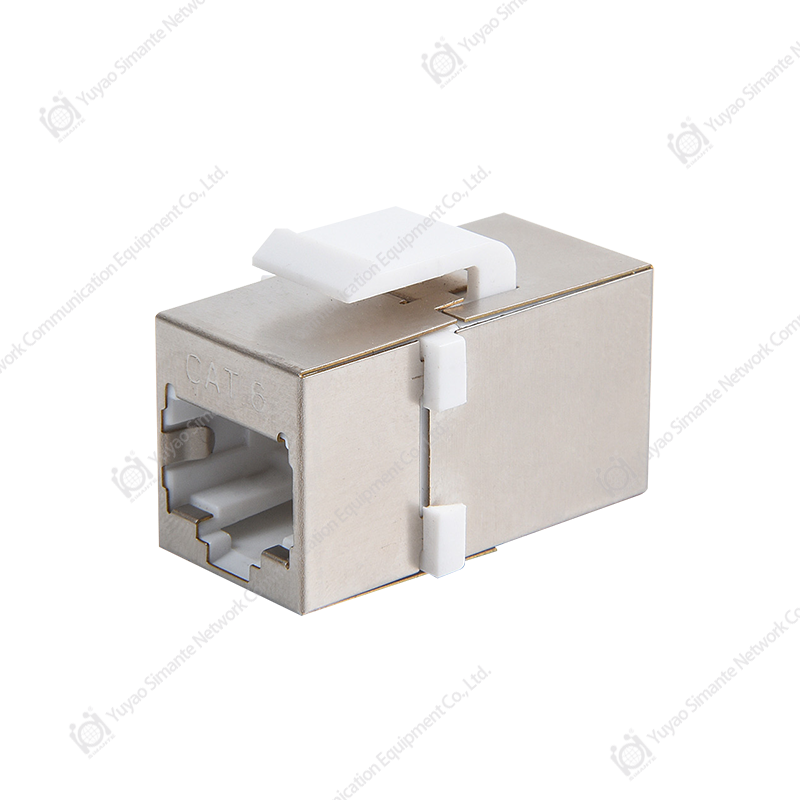

Mga CAT6 Keystone Jack sa Shielded, UTP, at Toolless na Mga Variant Ihambing ang mga shielded, UTP, toolless, at angled na CAT6 jack na may 110 o Krone IDC na pagwawakas kapag ang mga resulta ng field ay tumuturo sa pagwawakas sa halip na bulk cable. Tingnan ang Produkto → Ang mga patch panel ay gumagawa ng katulad na epekto sa kabilang dulo ng link. Ang isang high-density panel ay maaaring magmukhang maayos mula sa harap at mayroon pa ring mahinang pagwawakas sa likuran sa isang port. Kapag nag-ulat ang isang tester ng pagkabigo sa isang port, ihambing ito sa isang kalapit na port sa parehong panel. Kung pumasa ang kalapit na port gamit ang parehong patch cord at ang parehong test setup, ang fault ay mas malamang sa panel termination o sa horizontal cable kaysa sa tester.
Ang mga faceplate at surface mount box ay mga mekanikal na bahagi, ngunit naiimpluwensyahan din nila ang link. Ang isang faceplate na naglalagay ng strain sa jack, o isang kahon sa ibabaw na nakabaluktot sa cable na lampas sa radius ng bend nito, ay maaaring lumikha ng problema sa return loss na lalabas lamang pagkatapos mai-install ang takip. Subukan ang link na may panghuling pagpupulong sa lugar kapag pinayagan ito ng proyekto. Ang isang copper cable tester na ginamit bago magpatuloy ang takip ay maaaring makaligtaan ng isang problema na lalabas pagkatapos na ilagay ang cable sa kahon.
Para sa mga mamimili na naghahanap ng parehong mga tester at nagkokonekta ng hardware, nakakatulong itong makipagtulungan sa isang tagagawa na nakakaunawa sa buong sistema ng tanso. Ang isang supplier na maaaring magpaliwanag sa pagwawakas ng jack, patch panel wiring, at mga limitasyon sa pagsubok ay mas kapaki-pakinabang kaysa sa isang supplier na sumipi lamang ng isang presyo bawat piraso. Ito ay totoo lalo na para sa isang wholesaler na gumagawa ng isang kit para sa mga kontratista, dahil ang kit ay dapat na may kasamang mga tester, patch cord, jack, at mga panel na tugma sa field.
PoE, Shielded Cables, at ang mga Fault na Hindi Lumalabas sa Wiremap
Ang kapangyarihan sa Ethernet ay ginawang mas mahalaga ang pagsubok sa tanso, hindi mas mababa. Maaaring mabigo ang isang link na nagdadala ng data nang perpekto sa mahinang kapangyarihan kapag ang isang pinapagana na aparato ay kumukuha ng kasalukuyang. Maaaring banayad ang mga sintomas: nagre-reboot ang camera sa gabi, bumababa ang access point sa ilalim ng load, o gumagana ang PoE phone sa isang port ngunit hindi sa isa pa. Maaaring ipakita ng pangunahing wiremap tester ang lahat ng walong konduktor na tama at hindi pa rin nawawala ang dahilan.
Ang isang karaniwang isyu ay hindi balanse ng paglaban. Kung ang isang conductor sa isang pares ay may mas mataas na resistensya kaysa sa partner nito, ang link ay maaaring pumasa sa isang simpleng continuity check ngunit magdulot ng labis na pag-init o pagbaba ng boltahe sa ilalim ng PoE load. Ang isang tester na may pagsukat ng paglaban at pagsusuri sa pag-load ng PoE ay maaaring magbunyag ng kundisyong iyon. Ang isa pang isyu ay ang mahinang crimp o insulation displacement connection na nagbabago ng resistensya kapag uminit ang cable. Ang mga fault na ito ay mahirap hanapin gamit ang isang static na pagsubok, kaya ang isang tester na naglalapat ng load o nagtatala ng mga halaga ng resistensya ay mas nagbibigay kaalaman.
Ang mga naka-shielded na cable ay nagdaragdag ng isa pang layer. Sa isang link na F/UTP o S/FTP, ang kalasag ay hindi isang konduktor ng data, ngunit nangangailangan pa rin ito ng pagpapatuloy at wastong pagbubuklod. Kung ang drain wire ay nakabukas sa isang dulo, ang link ay maaaring pumasa sa wiremap at hindi maganda ang pag-uugali sa isang maingay na kapaligiran sa kuryente. Ang isang tester na sumusuri sa shield continuity at matutukoy ang shield path ay kapaki-pakinabang para sa mga pang-industriyang site, ospital, at siksik na wireless deployment kung saan ang electromagnetic interference ay isang tunay na alalahanin.
Binabago din ng PoE ang tanong sa pagtanggap. Maaaring kailanganin ng koponan na kumpirmahin hindi lamang na ang link ay nakakatugon sa isang kategorya ng paglalagay ng kable, ngunit pati na rin na ang channel ay maaaring maghatid ng kinakailangang klase ng kuryente sa haba ng naka-install na. Hindi iyon dahilan para laktawan ang sertipikasyon. Ito ay isang dahilan upang magdagdag ng isang PoE check sa pamamaraan ng pagtanggap at upang itala ang resulta kasama ang link ID. Kung nabigo ang isang device sa ibang pagkakataon, ipinapakita ng rekord kung nasubok ang link sa ilalim ng pagkarga at kung ano ang iniulat ng tester.
Para sa isang kontratista, ang praktikal na tuntunin ay simple: huwag gumamit ng continuity tester bilang ang tanging tool sa isang PoE project. Gumamit ng copper cable tester na maaaring magpakita ng wiremap, haba, resistensya, at pag-uugali ng PoE, at panatilihin ang isang kilalang-mahusay na reference na link para sa paghahambing. Ang reference na link na iyon ay kadalasang mas kapaki-pakinabang kaysa sa mahabang listahan ng mga detalye dahil binibigyan nito ang technician ng baseline sa ilalim ng parehong mga kundisyon.
Isang Field Test na Pamamaraan na Nakakabawas sa Mga Callback
Ang isang tester ay kasinghusay lamang ng pamamaraan sa paligid nito. Ang sumusunod na sequence ay isang praktikal na field routine para sa tansong link. Hindi ito kapalit para sa detalye ng proyekto, ngunit nakakatulong ito sa isang koponan na makagawa ng pare-parehong mga resulta at maiwasan ang mga paulit-ulit na pagbisita.
- Kumpirmahin ang pagkakakilanlan ng link bago subukan. Itugma ang label ng outlet, patch panel port, at floor plan. Ang tamang pagsubok sa maling port ay maling resulta pa rin.
- Suriin ang pagwawakas. Suriin ang pares na untwisting, conductor seating, strain relief, at bend radius sa jack, panel, at faceplate.
- Subukan gamit ang panghuling patch cord kung posible. Ang isang kilalang-mahusay na reference cord ay tumutulong sa paghiwalayin ang isang link failure mula sa isang cord failure.
- Patakbuhin muna ang wiremap at shield continuity. Resolve opens, shorts, crossed pairs, at split pairs bago lumipat sa mga pagsubok sa pagganap.
- Suriin ang haba at distansya ng kasalanan. Ihambing ang pagbabasa sa haba ng disenyo at setting ng cable library.
- Patakbuhin ang kinakailangang pagsubok sa pagganap para sa kategorya at aplikasyon. I-save ang resulta gamit ang link ID at mga setting ng tester.
- Magdagdag ng pagsusuri sa PoE kapag ang link ay magpapagana sa isang device. Itala ang resulta at tandaan ang klase ng device o kondisyon ng pagkarga.
- Retest pagkatapos ng anumang remediation. Huwag i-edit ang isang nabigong resulta sa isang pass; lumikha ng bagong tala para malinaw ang kasaysayan.

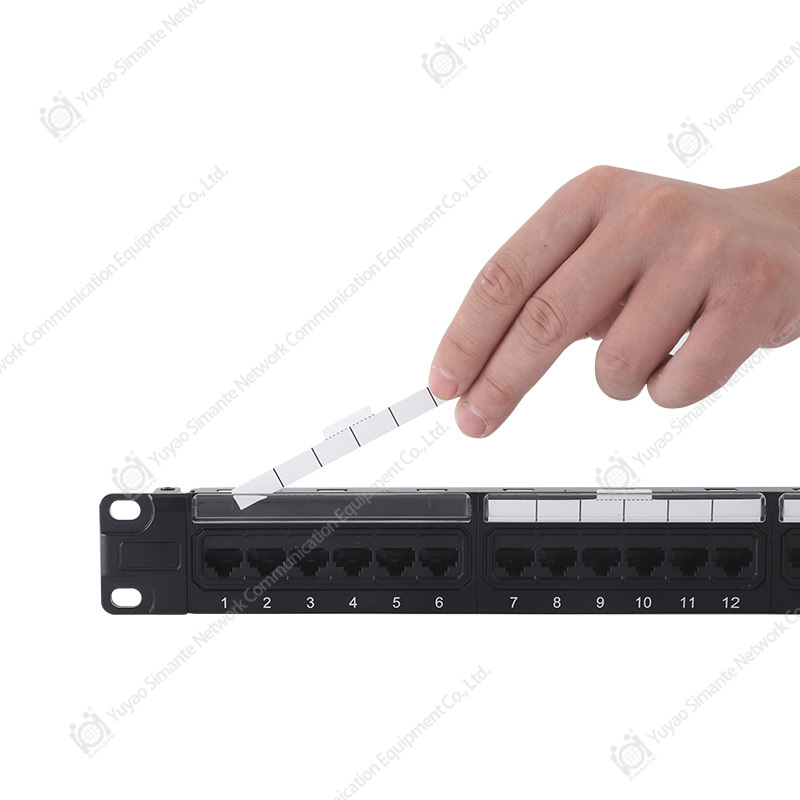

Mga CAT6 Patch Panel para sa Rack-Mounted Structured Cabling Suriin ang 0.5U hanggang 2U na UTP at mga panel ng CAT6 na may kalasag na may 110/Krone IDC na pagwawakas kapag tumutugma sa cabling hardware at test setup sa isang proyekto. Tingnan ang Produkto → Nakakatulong din ang pamamaraang ito kapag ang isang proyekto ay gumagamit ng pinaghalong Cat6 at Cat6A hardware. Ang mga setting ng tester, ang mga reference cord, at ang mga limitasyon ng link ay dapat tumugma sa kategoryang nasa ilalim ng pagsubok. Ang isang link ng Cat6A na sinubukan gamit ang isang adaptor ng Cat6 o isang reference cord ng Cat5e ay maaaring makabuo ng isang resulta na teknikal na wasto para sa maling setup. Panatilihing may label ang mga adapter at reference cord, at suriin ang mga ito kapag ang resulta ay mukhang hindi naaayon sa natitirang bahagi ng sahig.
Para sa isang project manager, ang pinakamahalagang output ay hindi isang resulta ng pass. Ito ay isang hanay ng mga talaan na nagpapakita kung ano ang nasubok, kung anong mga setting, kanino, at kailan. Ginagawang posible iyon ng isang copper cable tester na may storage at export function. Kung walang storage ang tester, dapat pa ring panatilihin ng team ang isang manual na log na may link ID, uri ng pagsubok, resulta, at mga tala sa remediation. Ang log ay kung ano ang nagpoprotekta sa kontratista kapag ang isang link ay tinanong sa ibang pagkakataon.
Checklist ng Pagkuha para sa Mga Distributor at Kontratista
Ang pagbili ng isang copper cable tester ay isang desisyon sa pagkuha gaya ng teknikal. Maaaring mapanlinlang ang pinakamababang presyo sa bawat unit kung kulang ang tester ng mga adapter, suporta sa firmware, o path ng pagkakalibrate na kailangan para sa mga proyektong nasa kamay. Ang sumusunod na checklist ay tumutulong sa isang kontratista o isang distributor na ihambing ang mga alok sa mga puntong nakakaapekto sa paggamit ng field.
- Mga function ng pagsubok: kumpirmahin ang wiremap, haba, tono, TDR, PoE, at kakayahan sa pagganap laban sa aktwal na halo ng proyekto.
- Suporta sa kategorya: suriin ang ipinahayag na suporta para sa mga link ng Cat5e, Cat6, Cat6A, at Cat7, kasama ang mga shielded na variant.
- Saklaw ng connector at adapter: i-verify na tinatanggap ng tester ang mga plug at adapter na ginagamit sa rehiyon at sa proyekto.
- Pag-calibrate at serbisyo: magtanong tungkol sa mga agwat ng pagkakalibrate, turnaround ng serbisyo, at mga update sa firmware.
- Pamamahala ng resulta: suriin ang storage, format ng pag-export, pag-label ng link, at software sa pag-uulat.
- tibay ng field: suriin ang buhay ng baterya, proteksyon ng case, pagiging madaling mabasa ng display, at temperatura ng pagpapatakbo.
- Pagsasanay at dokumentasyon: humiling ng mabilisang pagsisimula na gabay at materyal sa pagsasanay para sa mga bagong technician.
- Suporta ng supplier: kumpirmahin na ang manufacturer o wholesaler ay makakapagbigay ng mga kapalit na adapter at reference cord.

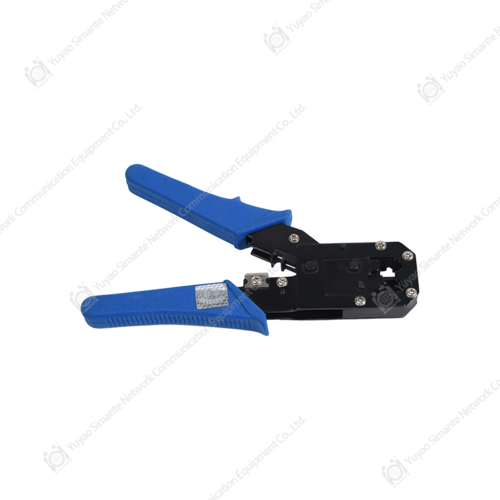

Mga Tool sa Pag-crimp at Pagwawakas para sa Mga Pag-install ng Network Cabling Suriin ang mga crimp at termination tool para sa 8P modular, 90-degree, at 180-degree na connector kapag gumagawa ng cabling kit sa paligid ng mga pangangailangan ng tester at connector. Tingnan ang Produkto → Para sa isang distributor, dapat suriin ang tester bilang bahagi ng isang cabling kit. Ang kit ay maaaring may kasamang copper cable tester, reference patch cord, tone probe, crimp tool, at isang seleksyon ng keystone jack at faceplate. Ang isang kontratista na bibili ng tester na mag-isa ay maaaring bumalik para sa mga accessory sa ibang pagkakataon, ngunit ang isang kit na tumutugma sa lokal na halo ng proyekto ay mas madaling ibenta at mas madaling suportahan. Ang parehong lohika ay nalalapat sa isang wholesaler na naghahatid ng maraming installer: ang halo ng produkto ay dapat na sumasalamin sa mga kategorya at mga connector na gumagalaw nang magkasama.
Kapag naghahambing ng isang tagagawa o supplier, humingi ng malinaw na pahayag kung ano ang ginagawa at hindi sinusukat ng tester. Ipapaliwanag ng isang mahusay na supplier ang pagkakaiba sa pagitan ng pagpapatuloy, kwalipikasyon, at sertipikasyon sa halip na ituring ang mga ito bilang mga kasingkahulugan. Ang ganoong uri ng suporta ay nakakabawas sa mga babalik at nagkakaroon ng tiwala sa mga kontratista na nangangailangan ng tool na maaasahan nila sa mga proyekto. Tinutulungan din nito ang mamimili na maiwasan ang labis na pagbabayad para sa mga function na hindi kailanman gagamitin o kulang sa pagbili para sa isang proyekto na nangangailangan ng mga pormal na ulat.
Mga Karaniwang Pagkakamali Kapag Bumibili o Gumagamit ng Copper Cable Tester
Karamihan sa mga problema sa tester ay hindi sanhi ng isang may sira na instrumento. Nagmula ang mga ito sa hindi pagkakatugma sa pagitan ng tester at ng trabaho, o mula sa isang test setup na hindi kontrolado. Inililista ng talahanayan sa ibaba ang mga karaniwang pagkakamali at ang praktikal na pagwawasto.
| Pagkakamali | Ano ang mangyayari | Praktikal na pagwawasto |
|---|---|---|
| Paggamit ng continuity tester para sa pagtanggap ng data | Ang isang link ay pumasa sa pagpapatuloy ngunit nabigo ang wiremap o pagganap | Gumamit ng tester na nag-uulat ng wiremap, haba, at kinakailangang pagsusuri sa pagganap |
| Pagsubok gamit ang hindi kilalang patch cord | Ang isang magandang link ay minarkahan na masama, o isang masamang kurdon ang naiwan sa serbisyo | Panatilihin ang may label na reference cord at subukan ang cord nang hiwalay |
| Hindi pinapansin ang pagpapatuloy ng kalasag | Ang isang shielded link ay nagpapasa ng data ngunit hindi maganda ang pagganap sa maingay na mga lugar | Suriin ang shield continuity at bonding bilang bahagi ng wiremap test |
| Nilaktawan ang mga pagsusuri sa pag-load ng PoE | Nagre-reboot o bumababa ang isang device kahit na pumasa ang mga pagsubok sa data | Magdagdag ng resistensya at mga pagsusuri ng PoE kapag ang link ay magpapagana ng kagamitan |
| Hindi nagse-save ng mga resulta | Mga hindi pagkakaunawaan sa pagbibigay at walang kasaysayan para sa mga pagkakamali sa ibang pagkakataon | Store link ID, uri ng pagsubok, mga setting, at resulta sa oras ng pagsubok |
Ang isa pang karaniwang pagkakamali ay ang pag-aakalang awtomatikong malulutas ng isang tester ng mas mataas na kategorya ang problema sa mas mababang kategorya. Ang isang tester ng sertipikasyon ay mahalaga, ngunit hindi nito aayusin ang isang jack na winakasan ng labis na pag-untwisting o isang patch panel na may maluwag na koneksyon. Tinutukoy ng tester ang sintomas; kailangan pang itama ng technician ang pagkakagawa. Iyon ang dahilan kung bakit mahalaga ang pagsasanay at isang malinaw na pamamaraan ng pagtanggap tulad ng detalye ng instrumento.
Para sa isang mamimili, isang pagkakamali din na balewalain ang halaga ng pagmamay-ari. Ang pagkakalibrate, mga adapter, reference cord, pagkukumpuni, at pagsasanay ay lahat ay nakakaapekto sa tunay na halaga ng isang tester sa buhay ng serbisyo nito. Ang isang mas mababang halaga na unit na hindi ma-calibrate o masuportahan ay maaaring mas mahal sa downtime kaysa sa mas mataas na halaga na unit na may malinaw na landas ng serbisyo. Kasama sa tamang paghahambing ang buong kit at ang suporta sa likod nito.
FAQ: Mga Tanong sa Copper Cable Tester
Ano ang pagkakaiba sa pagitan ng isang copper cable tester at isang certifier?
Ang isang copper cable tester ay isang malawak na termino. Maaari itong mangahulugan ng isang simpleng continuity checker, isang wiremap tester, isang tono at probe kit, o isang yunit ng kwalipikasyon. Ang isang certifier ay isang partikular na klase ng tester na sumusukat laban sa isang pinangalanang pamantayan ng paglalagay ng kable at gumagawa ng isang pormal na ulat. Kung ang proyekto ay nangangailangan ng warranty handover o third-party na pagtanggap, ang isang certifier ay karaniwang ang tamang tool. Kung ang trabaho ay paghahanap ng mali o isang mabilis na pagsusuri sa serbisyo, maaaring sapat na ang isang mas simpleng tester.
Makakahanap ba ng pahinga sa likod ng pader ang isang copper cable tester?
Oo, kung mayroon itong length o time-domain reflectometry function. Nagpapadala ang tester ng pulso pababa sa cable at tinatantya ang distansya sa fault batay sa reflection. Ang pagbabasa ay depende sa bilis ng setting ng pagpapalaganap at ang uri ng cable, kaya dapat piliin ng technician ang tamang entry ng cable library. Ang pagbabasa ng distansya ay isang pagtatantya, hindi isang X-ray na imahe, ngunit kadalasan ay sapat na ito upang magpasya kung aling seksyon ng dingding o kisame ang bubuksan.
Kailangan ko ba ng tester para sa Cat6A at mga shielded link?
Kailangan mo ng tester na tumutugma sa link na tinatanggap mo. Ang mga link ng Cat6A ay may mas mahigpit na mga kinakailangan sa pagganap kaysa sa Cat5e o Cat6, at ang mga naka-shield na link ay nagdaragdag ng pagpapatuloy ng kalasag at mga pagsusuri sa pagbubuklod. Maaaring kumpirmahin ng isang basic wiremap tester ang pin order ngunit hindi sasabihin sa iyo kung ang link ay may sapat na headroom ng performance. Para sa pagtanggap ng proyekto, gumamit ng tester na na-rate para sa kategorya at sa shielded na configuration. Para sa gawaing serbisyo, maaaring maging kapaki-pakinabang pa rin ang wiremap at length tester para sa lokasyon ng fault.
Bakit pumasa ang isang link sa wiremap ngunit nabigo ang PoE?
Sinusuri ng Wiremap ang pagkakasunud-sunod at pagpapatuloy ng konduktor, ngunit hindi ito ganap na naglalarawan ng paglaban, pag-init, o pag-uugali ng pagkarga. Ang isang link ay maaaring magkaroon ng tamang pagkakasunud-sunod ng pin at mayroon pa ring mataas na resistensyang koneksyon, isang hindi balanseng pares, o isang nasirang konduktor na kumikilos nang iba sa ilalim ng kasalukuyang. Ang isang tester na may pagsukat ng paglaban at pagsubok sa pag-load ng PoE ay maaaring ilantad ang kundisyong iyon. Kung ang isang pinapagana na aparato ay hindi matatag, subukan ang link sa ilalim ng pagkarga at ihambing ito sa isang kilalang-magandang port.
Gaano kadalas dapat i-calibrate ang isang copper cable tester?
Ang pagitan ay depende sa tagagawa, ang klase ng tester, at ang mga kinakailangan ng proyekto. Karaniwang may tinukoy na cycle ng pagkakalibrate ang mga tester ng sertipikasyon dahil maaaring gamitin ang kanilang mga resulta para sa pormal na pagtanggap. Ang simpleng continuity at wiremap tester ay maaaring magkaroon ng mas mahaba o mas simpleng proseso ng pagsusuri. Tanungin ang tagapagtustos para sa inirerekomendang agwat at panatilihin ang talaan ng pagkakalibrate kasama ng tester. Kung ang isang resulta ay mukhang hindi pare-pareho sa mga kilalang-mahusay na link, suriin ang pagkakalibrate at mga reference cord bago sisihin ang cable.
Ano ang dapat itanong ng isang kontratista sa isang supplier bago bumili?
Itanong kung ano ang sinusukat ng tester, kung aling mga kategorya at shielded na link ang sinusuportahan nito, anong mga adapter ang kasama, paano iniimbak ang mga resulta, at kung paano pinangangasiwaan ang pagkakalibrate at serbisyo. Ipapaliwanag ng isang mahusay na supplier ang pagkakaiba sa pagitan ng pagpapatuloy, kwalipikasyon, at sertipikasyon sa halip na ituring sila bilang parehong function. Para sa isang distributor o wholesaler, tanungin kung available ang mga kapalit na adapter, reference cord, at mga materyales sa pagsasanay. Ang mga detalyeng iyon ay mas mahalaga kaysa sa isang detalye ng headline.
Mga Kaugnay na Mapagkukunan
Para sa mga mamimili na gustong ihambing ang mga function ng tester sa iba pang sistema ng tanso, ang mga mapagkukunan ng site sa ibaba ay nagbibigay ng kapaki-pakinabang na konteksto. Ang mga ito ay isinulat para sa mga kontratista, distributor, at mga pangkat ng proyekto na nangangailangan ng praktikal na impormasyon sa halip na isang listahan ng katalogo.
- Alamin ang tungkol sa background ng tagagawa at kakayahan sa produksyon sa likod ng mga linya ng produkto ng tanso at fiber.
- Basahin ang pangkalahatang-ideya ng produkto ng structured na paglalagay ng kable para sa mga sistema ng tanso at fiber.
Ang isang copper cable tester ay pinaka-kapaki-pakinabang kapag ito ay bahagi ng isang kumpletong cabling kit: ang mga tamang jack, patch panel, patch cord, faceplate, at tool, na sinusuportahan ng isang supplier na nakakaunawa kung paano sila gumagana nang magkasama. Iyon ang praktikal na link sa pagitan ng resulta ng pagsubok at ng maaasahang pag-install.
