CAT3 Keystone Jacks ay mga karaniwang sangkap sa mga cabling ng network at mga sistema ng komunikasyon ng boses, lalo na sa mga sistema ng telepono ng legacy o mga network ng mababang bilis ng data. Habang ang mga modernong network ay lalong gumagamit ng Category 5E, kategorya 6, o mas mataas na spec na paglalagay ng kable, pag-unawa kung paano maayos na ikonekta ang isang cat3 keystone jack ay nananatiling mahalaga sa ilang mga aplikasyon ng boses o mga sistema ng legacy. Ang wastong pag -install ay hindi lamang nagsisiguro ng maaasahang paghahatid ng signal ngunit maiiwasan din ang hindi kinakailangang pag -aayos sa hinaharap.
CAT3 Keystone Jack: Pag -unawa sa Layunin at Konstruksyon nito

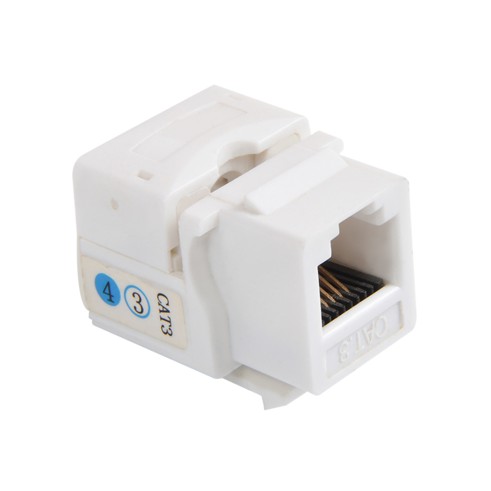

A CAT3 Keystone Jack ay isang modular jack na karaniwang naka-install sa isang patch panel, wallplate, o kahon ng ibabaw-mount. Ang pangunahing pag-andar nito ay upang maglingkod bilang isang punto ng koneksyon sa pagitan ng Category 3 twisted-pair cabling (karaniwang dalawa o apat na pares) at mga patch cord o kagamitan cable.
Konstruksyon: Ang isang Keystone Jack ay may isang RJ-11 (para sa mga linya ng telepono) o konektor ng RJ-45 (para sa Ethernet) sa isang dulo at pagkakabukod ng mga konektor ng pagkakakilanlan (IDC) sa kabilang dulo para sa pagkonekta sa mga baluktot na pares na mga conductor.
Layunin: Ang kategorya 3 cable at jacks ay orihinal na idinisenyo upang suportahan ang paghahatid ng data hanggang sa 10 Mbps, ngunit ngayon sila ay karaniwang ginagamit para sa mga aplikasyon ng boses (telephony).
Mga hakbang para sa pagkonekta a CAT3 Keystone Jack
Ang wastong pagkonekta sa isang CAT3 Keystone Jack ay isang tumpak na proseso na madalas na nangangailangan ng paggamit ng isang tool na punch-down.
1. Paghahanda
Bago ka magsimulang kumonekta, tiyakin na mayroon kang mga sumusunod na tool at materyales:
- CAT3 Keystone Jack
- Category 3 twisted-pair cable (o kategorya 5e/cat6 cable para sa boses)
- Punch-down tool (karaniwang 110-type o Krone-type)
- Wire strippers
- Mga kurbatang cable o velcro (para sa pamamahala ng cable)
2. Paghahati at pamamahala ng mga wire
Gamit ang mga wire strippers, maingat na hubarin ang humigit-kumulang na 1-1.5 pulgada ng panlabas na jacket ng cable, na nag-aalaga na hindi makapinsala sa panloob na pagkakabukod.
Untwist ang mga baluktot na pares, pagtuwid at paghihiwalay sa bawat conductor.
3. Alamin ang pamantayan ng mga kable
Ang likod ng isang cat3 keystone jack ay karaniwang may kulay na coding na nakalimbag dito upang gabayan ka sa kung paano ikonekta ang mga wire. Para sa mga koneksyon sa boses at data, ang dalawang pamantayan sa mga kable ay karaniwang ginagamit: T568A at T568B.
Para sa mga aplikasyon ng boses (pinaka-karaniwan sa CAT3): Habang maaari mong sundin ang alinman sa mga pamantayan ng data ng T568A o T568B, sa mga simpleng sistema ng telepono, karaniwan na kumonekta lamang sa sentro ng dalawang pares (asul/puting-asul at orange/puting-orange), o ang mga pares lamang ang kailangan mo.
Key tip: Hindi alintana kung aling pamantayang pipiliin mo (A o B), siguraduhing mapanatili ang pagkakapare -pareho sa iyong proyekto sa mga kable.
4. Mga koneksyon sa punch-down
Ilagay ang mga wire sa kaukulang mga notches ng IDC ayon sa color coding sa jack (T568A o T568B).
Gumamit ng isang tool na crimping upang pindutin nang patayo sa bawat kawad. Ang tool na crimping ay naka -embed sa wire sa konektor habang sabay na pinuputol ang anumang labis na kawad.
Tiyakin na ang bawat kawad ay ligtas na tinusok sa pamamagitan ng pagkakabukod at konektado.
5. Pagsubok at Kalungkutan
Matapos makumpleto ang koneksyon, gumamit ng isang tester ng network (o isang simpleng tester ng linya ng telepono) upang suriin ang koneksyon para sa pagpapatuloy, tinitiyak na ang lahat ng mga pares ng wire ay maayos na konektado at walang shorts o magbubukas.
Baluktot ang mga cable nang malumanay at gumamit ng mga kurbatang cable o velcro upang ayusin at ma -secure ang mga ito upang mabawasan ang pilay sa mga puntos ng koneksyon ng Keystone Jack.
I -snap ang cat3 keystone jack sa pader plate o patch panel.
Habang ang CAT3 Keystone Jacks ay pangunahing nagsisilbi sa tradisyonal na mga komunikasyon sa boses o mga application na may mababang bilis, ang wastong pag-install ay pangunahing sa pagiging maaasahan ng buong sistema ng paglalagay ng kable. Sa pamamagitan ng pagsunod sa mga karaniwang pamamaraan ng mga kable at paggamit ng tamang mga tool, masisiguro mong ang iyong CAT3 cabling system ay matatag at madaling pamahalaan. Tandaan, ang mga pare -pareho na pamantayan sa mga kable at masusing pagsubok ay susi sa isang matagumpay na pag -install.
