Paano gamitin ang cable manager?

Ang Layunin ng isang Tagapamahala ng Cable

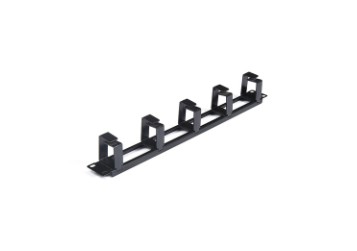

A Cable Manager ay isang hardware accessory na idinisenyo upang ayusin, ruta, at secure na mga cable sa loob ng isang server rack o network enclosure. Para magamit ito, iruruta mo lang ang iyong Ethernet, fiber, o mga power cable sa mga itinalagang pahalang o patayong channel, na sini-secure ang mga ito gamit ang mga hook-at-loop strap o ang pinagsamang mga daliri upang mapanatili ang wastong radius ng bend at airflow. Para i-install ito, ikakabit mo ang cable manager sa vertical mounting rails ng iyong server rack gamit ang mga kasamang cage nuts at screws, kadalasang sumasakop sa 1U (1.75 inches) na vertical space para sa horizontal managers o nakakabit sa side rails para sa vertical units.

Ang pangunahing layunin ay dalawa: upang maiwasan ang pagkasira ng signal na dulot ng mahigpit na pagliko o electromagnetic interference at upang mapakinabangan ang kahusayan sa paglamig sa pamamagitan ng pag-aalis ng mga sagabal sa daloy ng hangin na dulot ng gusot na paglalagay ng kable . Sa mga high-density data center, ang wastong pamamahala ng cable ay maaaring mabawasan ang mga gastos sa pagpapalamig ng hanggang 15% at mabawasan ang oras ng pag-troubleshoot ng higit sa 50%.

Paano Gamitin ang Cable Manager: Isang Praktikal na Gabay

Ang epektibong paggamit ng cable manager ay higit pa sa pagpupuno ng mga wire sa isang channel. Kabilang dito ang madiskarteng pagpaplano upang matiyak ang scalability, serviceability, at integridad ng network. Nasa ibaba ang mga praktikal na hakbang upang magamit ang parehong pahalang at patayong cable manager.

Mga Horizontal Cable Manager (1U o 2U)

Karaniwang naka-install sa pagitan ng mga patch panel o switch, ang mga horizontal manager ay nagsisilbing pangunahing distribution point para sa front-side na patching.

• Pagruruta: Patakbuhin ang mga patch cord mula sa switch port sa pamamagitan ng "mga daliri" sa harap ng manager o mga covered duct. Tiyakin na ang mga cable ay direktang lumabas sa manager papunta sa mga katabing patch panel port upang mabawasan ang nakalantad na slack.
• Proteksyon sa Bend Radius: Para sa mga fiber optic cable, tiyaking ang radius ng bend ay hindi bababa sa 30mm (1.18 pulgada). Gamitin ang mga itinalagang spool o curved finger na ibinigay ng manager para mapanatili ang radius na ito. Ang paglampas sa radius ng bend ay maaaring magdulot ng microbends, na nagpapataas ng attenuation ng hanggang 0.5 dB bawat insidente.
• Paghihiwalay: Paghiwalayin ang mga cable na tanso (Cat6/Cat6a) mula sa mga fiber cable upang maiwasan ang pisikal na stress at interference. Karamihan sa mga manager ay may naaalis na mga takip na nagbibigay-daan sa iyong lumikha ng mga natatanging zone.

Mga Vertical Cable Manager (Finger Duct)

Naka-mount ang mga vertical manager sa mga gilid ng rack para pangasiwaan ang maramihang paglalagay ng kable na tumatakbo mula sa itaas hanggang sa ibaba, kumokonekta sa mga switch, server, o imprastraktura ng backbone.

• Backbone Routing: Gamitin ang vertical manager para pagsama-samahin ang mga cable mula sa maraming horizontal manager. Iruta ang mga cable mula sa harap ng rack patungo sa likuran o gilid na mga channel upang kumonekta sa mga aktibong kagamitan.
• Pamamahala ng Slack: Mag-imbak ng labis na haba ng cable sa vertical manager sa halip na i-coiling ito sa likod ng kagamitan. Ipinapakita ng mga pag-aaral na ang wastong pamamahala ng maluwag sa mga vertical na tagapamahala ay binabawasan ang paghihigpit sa daloy ng hangin ng hanggang 20% ​​kumpara sa mga maluwag na bundle.
• Pag-label: Palaging lagyan ng label ang magkabilang dulo ng cable bago magruta sa patayong channel. Binabawasan nito ang average na Mean Time To Repair (MTTR) mula 30 minuto hanggang wala pang 5 minuto para sa pagsubaybay sa circuit.

Paano Mag-install ng Cable Manager: Step-by-Step

Ang pag-install ay isang tapat na mekanikal na proseso, ngunit ang katumpakan ay susi upang matiyak ang integridad ng istruktura ng rack at ang mahabang buhay ng pag-install. Gumagamit ka man ng 4-post server rack o 2-post network rack, ang mga sumusunod na hakbang ay nalalapat.

Hakbang 1: Tukuyin ang Lokasyon ng Pag-mount

Para sa mga pahalang na tagapamahala, karaniwang naka-install ang mga ito sa pagitan ng mga aktibong bahagi (hal., Lumipat sa U1, Cable Manager sa U2, Patch Panel sa U3). Para sa mga patayong tagapamahala, nag-mount sila sa gilid ng frame ng rack, madalas na magkapares (kaliwa at kanan).

Hakbang 2: Ihanda ang Rack Rails

Tukuyin kung ang iyong rack ay gumagamit ng mga square hole (karaniwan para sa mga server rack) o sinulid na mga butas (karaniwan para sa mga telecom rack). Para sa mga square hole, ipasok ang mga cage nuts sa mga itinalagang mounting space. Tiyaking naka-orient ang mga cage nuts sa spring clip sa loob ng rail upang maiwasan ang pagkadulas.

Hakbang 3: I-secure ang Unit

Ihanay ang mga mounting bracket ng cable manager sa mga butas. Ipasok ang mga mounting screws (karaniwang M6 o 12-24) at higpitan ang mga ito nang mahigpit sa kamay sa simula. Sa sandaling nakahanay, i-torque ang mga ito nang mahigpit— Ang sobrang paghihigpit ay maaaring magtanggal ng mga sinulid o ma-warp ang chassis, lalo na sa mga high-density na plastic unit.

FAQ Tungkol sa Cable Manager: Pagtugon sa Mga Karaniwang Alalahanin

Nasa ibaba ang mga pinakamadalas itanong tungkol sa pamamahala ng cable, na may mga tumpak na sagot batay sa mga pinakamahuhusay na kagawian sa industriya at mga pamantayan sa pagmamanupaktura.

1. Ano ang pagkakaiba ng "lacer bar" at "finger duct"?

Ang lacer bar ay isang simpleng metal bar na pangunahing ginagamit para sa pag-secure ng mga bundle gamit ang Velcro, na hindi nag-aalok ng indibidwal na paghihiwalay ng cable. Ang finger duct (ang karaniwang Cable Manager) ay nagtatampok ng mga indibidwal na "daliri" o singsing na naghihiwalay sa mga cable, pagbibigay ng superior bend radius control at pagpapahintulot para sa mga indibidwal na paggalaw ng cable nang hindi nakakagambala sa mga katabing cable.

2. Gaano karaming espasyo ang dapat kong iwanan sa pagitan ng mga cable manager at aktibong kagamitan?

Sa isip, mag-install ng 1U cable manager na direktang katabi (sa itaas o ibaba) sa bawat patch panel o switch. Para sa mga siksik na pag-install ng hibla, ang isang 2U manager ay madalas na ginustong. Ang pagpapanatili ng 1-pulgada (25mm) na clearance sa harap ng mga pinto ng manager ay nagsisiguro ng tamang daloy ng hangin para sa mga front-to-back na sistema ng paglamig.

3. Maaari ba akong gumamit ng mga plastic cable manager para sa high-density fiber?

Oo, ngunit dapat mong tiyakin na ang plastic ay na-rate na flame-retardant (UL 94V-0). Ang mga de-kalidad na plastic manager, tulad ng mga ginawa ng Simante, ay inengineered para mahawakan ang high-density fiber habang pinapanatili ang integridad ng istruktura. Sa mga pasilidad na nangangailangan ng seismic certification, ang mga metal vertical manager ay inirerekomenda dahil sa kanilang mas mataas na tensile strength (karaniwang >500 lbs load capacity).

4. May mga custom na laki ba ang mga cable manager?

Talagang. Bilang isang propesyonal na tagagawa, ang Yuyao Simante Network Communication Equipment Co., Ltd. ay dalubhasa sa mga custom-made na Cable Manager. Sa paglipas 10 regular at customization na linya ng produksyon at 10 set ng ganap na awtomatikong injection molding machine , makakagawa kami ng mga manager sa mga partikular na lalim, kulay (hal., itim, puti, mga custom na RAL code), at mga materyales upang tumugma sa iyong eksaktong data center na aesthetic at spatial na mga kinakailangan. Ang aming pasilidad ay nagpapanatili ng isang matatag na taunang output na higit sa 9 milyong yunit , tinitiyak ang scalability para sa malalaking deployment.

Bakit Mahalaga ang Kalidad: Engineering at Suporta

Ang pagpili ng mataas na kalidad na Cable Manager ay makakaapekto sa kabuuang halaga ng pagmamay-ari. Ang mga mababang unit ay maaaring magkaroon ng matatalim na gilid na pumipinsala sa mga cable jacket o plastic na nagiging malutong sa paglipas ng panahon. Tinitiyak ng diskarte ni Simante na ang kalidad ay ginagarantiyahan sa pinagmulan ng disenyo sa pamamagitan ng isang mature na sistema ng pananaliksik at pagpapaunlad.

Sa isang dedikadong pangkat ng higit sa 10 inhinyero at mahigit 30 full-time na teknikal na tauhan , nakatuon kami sa patuloy na pagpapabuti. Ang aming pabrika ay gumagamit 10 set ng ganap na awtomatikong injection molding machine and 20 semi-automatic units para matiyak ang pare-pareho sa mga kritikal na dimensyon, gaya ng spacing sa pagitan ng mga daliri (karaniwang 1.2 pulgada para ma-accommodate ang mga high-density na RJ45 jack).

Nagbibigay ang Simante ng mga espesyal na pinagsama-samang solusyon para sa mga customer upang matiyak na nakakatugon ito sa pangangailangan ng customer. Kung kailangan mo ng simpleng 1U horizontal manager o isang kumplikadong custom na vertical na solusyon para sa hyperscale data center, sinusuportahan ng advanced na Cable Manager factory infrastructure ang iyong proyekto mula sa disenyo hanggang sa paghahatid.

• Kapasidad ng Produksyon: 9 milyong mga yunit taun-taon upang suportahan ang malakihang pagbili.
• Automation: Tinitiyak ng 8 awtomatikong naka-install na makina ang pare-parehong kalidad ng pagpupulong.
• Pag-customize: Kumpletuhin ang mga solusyon sa paglalagay ng kable ng network na nagsasama ng disenyo, pag-develop, pagbebenta, at serbisyo.

Sa pamamagitan ng pamumuhunan sa engineered cable management mula sa isang mapagkakatiwalaang manufacturer, tinitiyak mo na ang iyong imprastraktura ng network ay nananatiling scalable, magagamit, at mahusay para sa buong lifecycle nito.
