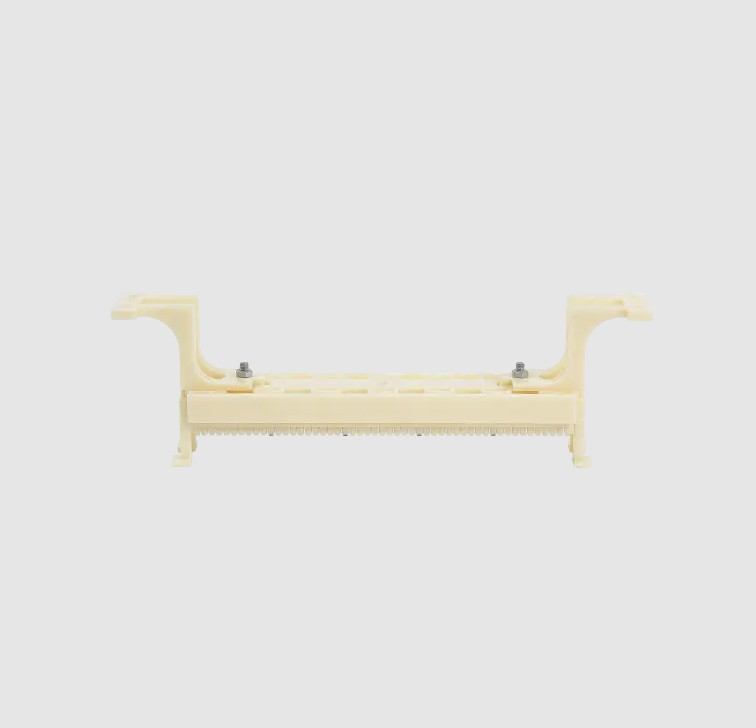

Ang isang 110 wiring block ay isang patch panel na ginamit sa mga kable ng network at data ng data, madalas sa mga setting ng komersyal o tirahan, upang ikonekta at ayusin ang maraming mga pares ng mga cable na tanso.
Paano gumagana ang 110 mga bloke ng mga kable at ang kanilang mga pakinabang
Ang pangunahing pag -andar ng a 110 patch block ay upang magbigay ng isang maaasahang, sentralisadong punto ng koneksyon para sa pagkonekta ng maraming mga pares ng mga cable (tulad ng mga cable ng telepono o network) mula sa iba't ibang mga lugar hanggang sa isang switch, patch panel, o iba pang kagamitan sa network. Pinapayagan ng disenyo nito ang mga wiring technician na gumamit ng isang dalubhasang tool na punch-down upang "suntukin" ang bawat conductor sa cable sa mga metal na puwang ng block, na lumilikha ng isang ligtas at matibay na koneksyon sa koryente.
Ang pamamaraang ito ng koneksyon ay nag -aalok ng ilang mga pangunahing pakinabang:
- Mga kable ng high-density: Ang 110 mga bloke ng kable ay maaaring hawakan ang isang malaking bilang ng mga pares ng kawad sa isang limitadong puwang, na ginagawang perpekto para sa mga malalaking proyekto ng mga kable.
- Pagiging maaasahan: Ang mga koneksyon sa pagsuntok ay lumikha ng lubos na matatag na pisikal at elektrikal na pakikipag-ugnay, pagbabawas ng pagkasira ng signal at mga pagkabigo sa koneksyon.
- Kakayahang umangkop: Ang modular na disenyo ay ginagawang madali upang idagdag, alisin, o muling ayusin ang mga kable. Kapag kinakailangan ang mga kable o pag-aayos, ang mga wiring technician ay maaaring mabilis na maisagawa ang gawain nang hindi pinutol o muling pag-stripping ng mga wire.
- Standardisasyon: Bilang pamantayan sa industriya, ang 110 patch cord ay katugma sa iba't ibang uri ng mga cable at kagamitan sa komunikasyon, na tinitiyak ang interoperability sa pagitan ng iba't ibang mga system.
Karaniwang mga aplikasyon ng 110 patch cords
Ang 110 patch cords ay may malawak na hanay ng mga aplikasyon, lalo na sa mga sumusunod na lugar:
- Mga System ng Telepono: Sa tradisyonal na mga sistema ng telepono, ang 110 patch block ay isang pangunahing sangkap na nagkokonekta sa mga panlabas na linya sa mga panloob na extension ng telepono.
- Mga network ng data: Habang ang modernong Ethernet cabling ay lalong gumagamit ng mga konektor ng RJ45, ang 110 patch cord ay gumaganap pa rin ng isang mahalagang papel sa pamana o dalubhasang mga kapaligiran sa network na nangangailangan ng malaking bilang ng mga pares ng kawad.
- Pinagsamang cabling: Sa malalaking komersyal na gusali, madalas itong ginagamit upang lumikha ng isang nakabalangkas na sistema ng paglalagay ng kable para sa mas madaling pamamahala at pagpapanatili.
Paano piliin ang tamang 110 patch block
Kapag pumipili ng isang 110 patch block , isaalang -alang ang mga sumusunod na kadahilanan:
- Kapasidad ng pares: Depende sa laki ng iyong proyekto at ang bilang ng mga kinakailangang linya, pumili ng isang patch block na may iba't ibang mga kapasidad. Kasama sa mga karaniwang pagpipilian ang 50-pares, 100-pares, o 300-pares na kapasidad.
- Modular na disenyo: Ang mga bloke ng patch na may mga modular na puwang ay nag -aalok ng higit na kakayahang umangkop at mapadali ang pagpapalawak sa hinaharap.
- Tatak at kalidad: Pumili ng isang kagalang -galang tagagawa upang matiyak ang maaasahang kalidad ng produkto at matatag na koneksyon.
- Mga tool sa pagsuporta: Ang pagtiyak na mayroon kang naaangkop na mga tool na punch-down upang maayos na mai-install ang 110 patch block ay mahalaga para sa pagtiyak ng isang kalidad na koneksyon.
Kung ikaw ay mga kable ng isang telepono sa bahay o pagpaplano ng isang sistema ng komunikasyon para sa isang malaking tanggapan, ang pag -unawa at maayos na paggamit ng 110 mga bloke ng patch ay makakatulong sa iyo na bumuo ng isang mahusay, maaasahan, at mapapamahalaan na cabling imprastraktura.
