Ano ang fiber optical patch panel at paano ito gumagana?

Ang isang structured na sistema ng paglalagay ng kable ay isang statardized na imprastraktura ng network na gumagamit ng mga patch panel, keystone jack, faceplate at connector upang ayusin ang voice, data at fiber optic na mga koneksyon sa loob ng isang gusali o data center. Sa halip na patakbuhin ang mga indibidwal na cable nang direkta sa mga end device, ang isang structured na sistema ng paglalagay ng kable ay nagruruta ng paglalagay ng kable sa mga sentralisadong lugar ng pamamahagi, tulad ng isang patch panel o fiber distribution panel, kung saan ang mga koneksyon ay maaaring subukan, ayusin muli o palawakin nang hindi nakakagambala sa natitirang bahagi ng network. Ang diskarte na ito ay tinukoy ng malawak na isinangguni na mga pamantayan, kabilang ang ANSI/TIA-568 and ISO/IEC 11801 , na tumutukoy sa mga kinakailangan sa pagganap para sa mga kategorya ng tanso gaya ng Cat5e, Pusa6 at Cat6a, pati na rin ang mga pamantayan sa pagsubok na isinangguni para sa mga fiber optic connector. Karaniwang pinagsasama ng isang mahusay na binalak na structured na sistema ng paglalagay ng kable ang isang solusyon sa paglalagay ng kable ng network na binuo mula sa mga copper patch panel, RJ45 keystone jack, network faceplate at fiber optic patch panel, lahat ay nagtutulungan upang suportahan ang Ethernet, boses at trapiko ng video. Dahil ang mga bahaging ito sa pangkalahatan ay sumusunod sa mga karaniwang mekanikal na pamantayan, ang mga structured na produkto ng cable mula sa iba't ibang mga production run ay karaniwang maaaring ihalo sa loob ng parehong rack o wall enclosure, na nagpapasimple sa pangmatagalang maintenance at mga upgrade sa hinaharap.

Ang mga fiber optic patch panel ay gumaganap ng isang pangunahing papel sa framework na ito sa tuwing ang isang network ay kailangang lumampas sa mga limitasyon sa haba ng copper cabling o nangangailangan ng karagdagang bandwidth para sa backbone at mga link ng data center. Ang fiber optic patch panel, kung minsan ay tinatawag na ODF patch panel o fiber distribution panel, ay ang punto kung saan ang mga papasok na fiber optic cable ay pinagdugtong o konektado sa mga patch cord na nagpapatuloy sa mga switch, server o iba pang kagamitan sa network. Tinitingnan ng mga seksyon sa ibaba kung paano pinipili ang mga structured na bahagi ng paglalagay ng kable, kung paano karaniwang na-configure ang isang fiber optic patch panel, at kung anong mga kasanayan sa pag-install ang nakakatulong na panatilihing maaasahang gumagana ang mga segment ng copper at fiber optic ng isang network cabling solution sa paglipas ng panahon.

Mga Pangunahing Bahagi ng isang Nakabalangkas Paglalagay ng kable System

Ang isang structured na sistema ng paglalagay ng kable ay karaniwang isinaayos sa isang maliit na bilang ng mga kategorya ng mga bahagi, bawat isa ay ginawa upang matugunan ang tinukoy na mekanikal at elektrikal na mga kinakailangan. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing structured na bahagi ng sistema ng paglalagay ng kable na na-refer sa buong artikulong ito, kabilang ang mga uri ng patch panel, keystone jack, faceplate at hardware ng connector. Ang pag-unawa sa papel ng bawat bahagi ng mga structured na produkto ng paglalagay ng kable ay nakakatulong sa mga installer na pumili ng mga tugmang bahagi at tumutulong sa mga tagapamahala ng pasilidad na magplano ng kapasidad para sa paglago sa hinaharap. Sa karamihan ng mga komersyal na pag-install, ang mga bahaging ito ay pinagsama sa loob ng isang wall mount o rack mount enclosure, na may mga paglalagay ng kable na idinadaan sa mga nakalaang management tray upang mabawasan ang strain sa mga konektor.

Disenyo ng Fiber Optic Patch Panel, Mga Configuration ng Port at Mga Opsyon sa Rack Mount

Ang isang fiber optic patch panel at isang optical distribution frame, na kadalasang pinaikli sa ODF panel, ay naglalarawan ng malapit na nauugnay na kagamitan na ginagamit upang ayusin ang mga koneksyon sa fiber, bagama't ang mga termino ay minsan ay bahagyang naiiba sa mga rehiyon at mga supplier. Sa pangkalahatang paggamit, ang fiber patch panel ay tumutukoy sa isang compact rack mount o wall mount enclosure na naglalaman ng limitadong bilang ng mga port, karaniwang ginagamit sa loob ng isang telecom room, floor distribution closet o maliit na data center. Karaniwang inilalarawan ng isang panel ng ODF ang isang mas malaking frame, kadalasang may maraming natatanggal na tray, na ginagamit sa isang sentral na opisina, headend o mas malaking data center upang pamahalaan ang mas mataas na bilang ng fiber. Parehong gumaganap ang fiber ODF at isang standard fiber panel ng parehong pinagbabatayan na function, na protektahan ang mga fusion splice o connectorized fiber, ipamahagi ang mga papasok at papalabas na fiber core, at magbigay ng isang matatag at may label na punto para sa pagsubok at pag-patch. Dahil nag-iiba-iba ang terminolohiya, ang mga mamimili na nagsusuri ng fiber distribution panel ay karaniwang pinapayuhan na kumpirmahin ang bilang ng port, pagsasaayos ng tray at uri ng connector sa halip na umasa lamang sa pangalan ng produkto.

Ang mga fiber optic patch panel ay karaniwang ginagawa sa 12, 24, 48 at 96 na core configuration, na may ilang high density na fiber optic patch panel na mga disenyo na sumusuporta sa mas mataas na bilang para sa mga application ng data center. Karaniwang itinutugma ang bilang ng port sa taas ng rack unit ng enclosure, dahil ang bawat 1U ng rack space ay karaniwang kayang tumanggap ng tinukoy na bilang ng mga posisyon ng adaptor depende sa uri ng adaptor at disenyo ng tray. Ang isang 24 port fiber optic patch panel ay isang karaniwang pagpipilian para sa mas maliliit na telecom room at FTTH distribution point, habang ang mas mataas na bilang ng port ay mas madalas na pinipili para sa data center at central office backbone application. Ang mga disenyo ng rack mount fiber optic patch panel ay inilaan para sa pag-install sa isang karaniwang 19 inch na equipment rack, habang ang mga bersyon ng wall mount ay ginagamit sa mas maliliit na espasyo gaya ng mga floor distribution box o FTTH access point kung saan ang isang buong rack ay hindi praktikal.

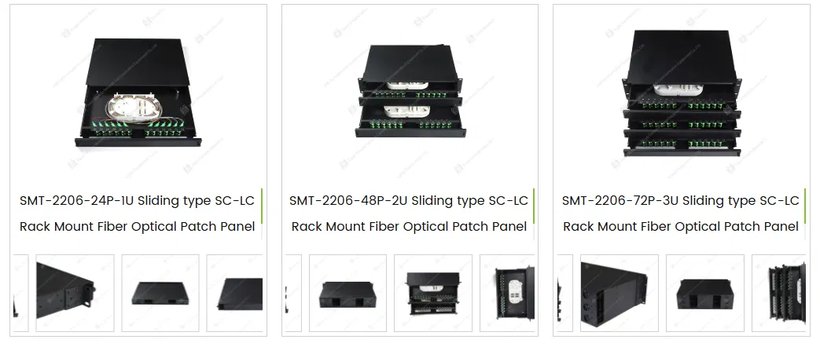

Ang larawan sa itaas ay nagpapakita ng isang rack mount fiber optic patch panel series na ginawa ng Yuyao Simante Network Communication Equipment Co., Ltd, na naglalarawan kung paano nagbibilang ng port ang mga kaliskis sa taas ng enclosure. Ang 1U na bersyon ay tumatanggap ng 24 na port, ang 2U na bersyon ay may 48 na mga port, at ang 3U na bersyon ay may 72 na mga port, kasunod ng isang sliding drawer na disenyo na nagbibigay-daan sa harap na tray na lumawak palabas para sa pag-splice, pag-patch at pagpapanatili nang hindi inaalis ang panel mula sa rack. Gumagamit ang bawat unit ng mga SC o LC adapter na naka-mount sa front panel, na may mga splice tray at mga feature sa pamamahala ng fiber na nasa loob ng drawer upang makatulong na protektahan ang fiber bend radius at bawasan ang panganib ng pagkasira ng fiber habang nagseserbisyo. Ang ganitong uri ng sliding type SC LC fiber patch panel ODF ay inilaan upang pasimplehin ang mga galaw, pagdaragdag at pagbabago sa mga kapaligiran kung saan ang mga technician ay nangangailangan ng paulit-ulit na pisikal na pag-access sa mga splice at konektor. Ang mga produktong rack mount fiber optic patch panel ng ganitong uri ay karaniwang naka-install sa mga telecom room, data center, ISP central office at FTTH distribution point kung saan kailangan ang organisado, serviceable na fiber termination.

Bandwidth Performance ng Mga Kategorya ng Copper Cabling na Ginamit sa Mga Keystone Jack at Patch Panel

Tinutukoy ang pagganap ng copper structured na paglalagay ng kable sa pamamagitan ng mga rating ng kategorya na itinatag sa ilalim ng ANSI/TIA-568 at ISO/IEC 11801, na tumutukoy ng minimum na frequency bandwidth para sa bawat kategorya ng cable at pagkonekta ng hardware. Ayon sa mga pamantayang ito, ang Category 5e na paglalagay ng kable ay na-rate para sa 100 MHz , Ang Category 6 na paglalagay ng kable ay na-rate para sa 250 MHz , Ang Kategorya 6a paglalagay ng kable ay na-rate para sa 500 MHz , at ang Category 8 na paglalagay ng kable ay na-rate para sa 2000 MHz . Dahil ang isang patch panel, isang Cat6 keystone jack at isang RJ45 keystone jack ay bahagi lahat ng parehong channel, bawat bahagi sa link, mula sa patch panel cat6 port hanggang sa keystone jack cat6 termination hanggang sa RJ45 male connector sa dulo ng equipment, ay kailangang matugunan o lumampas sa rating ng kategorya para gumanap ang link ayon sa nilalayon. Inilalarawan ng chart sa ibaba kung paano tumataas ang kapasidad ng bandwidth sa mga kategoryang ito, na tumutulong na ipaliwanag kung bakit maraming mga disenyo ng solusyon sa paglalagay ng kable sa network ng enterprise ang lumipat patungo sa Kategorya 6 at Kategorya 6a na hardware para sa mga bagong pag-install. Ang pagpili ng patch panel at keystone jack hardware na na-rate para sa pareho o mas mataas na kategorya kaysa sa naka-install na cable ay isang malawakang sinusunod na kasanayan sa mga tagagawa at installer ng mga structured na produkto ng paglalagay ng kable, dahil maaaring limitahan ng hindi tugmang mga bahagi ang maaabot na bandwidth ng buong link.

Inihahambing ng chart sa itaas ang minimum na rating ng bandwidth ng apat na karaniwang kategorya ng copper cabling gaya ng tinukoy ng ANSI/TIA-568 at kaugnay na dokumentasyong ISO/IEC 11801. Ang Kategorya 5e, na matatagpuan pa rin sa maraming mas lumang mga pag-install ng opisina, ay sumusuporta sa isang 100 MHz bandwidth at karaniwang nauugnay sa Gigabit Ethernet sa karaniwang haba ng cable. Dinodoble ng Kategorya 6 ang figure na iyon sa 250 MHz at kayang suportahan ang 10 Gigabit Ethernet sa mas maiikling haba ng channel, na isang dahilan kung bakit nananatiling malawak na tinukoy ang Cat6 keystone jack at patch panel cat6 hardware sa mga bagong proyekto ng network cabling solution. Pinapalawak ng Kategorya 6a ang bandwidth sa 500 MHz at nagdaragdag ng mas mahigpit na kontrol sa alien crosstalk, na nagpapahintulot sa 10 Gigabit Ethernet na tumakbo sa buong 100 metrong haba ng channel na pinahihintulutan ng pamantayan. Ang Kategorya 8, na na-rate sa 2000 MHz, ay pangunahing inilaan para sa napakaikling koneksyon ng data center kaysa sa pangkalahatang paglalagay ng kable sa opisina. Dahil may posibilidad na tumaas ang mga kinakailangan sa bandwidth habang ina-upgrade ang mga network, maraming tagapamahala ng pasilidad ang naghahanap ng patch panel at mga tagagawa ng keystone jack na ang mga linya ng produkto ay nag-aalok ng malinaw na daanan ng pag-upgrade mula sa Cat6 hanggang Cat6a hardware sa loob ng parehong footprint.

Mga Uri ng Konektor para sa Mga Panel ng Fiber Optic Patch: SC, LC, FC at ST

Ang mga fiber optic patch panel ay binuo sa paligid ng isang maliit na bilang ng mga standardized na uri ng connector at adapter, kadalasang SC, LC, FC at ST. Gumagamit ang mga SC connector ng push pull latching mechanism at medyo malaking 2.5 millimeter ferrule, at nananatiling karaniwan sa mga application ng panel ng pamamahagi ng telecom at enterprise fiber. Gumagamit ang mga LC connectors ng mas maliit na 1.25 millimeter ferrule na may katulad na istilo ng latch, na nagbibigay-daan sa humigit-kumulang dalawang beses sa port density ng mga SC connectors sa loob ng parehong lapad ng panel, na ginagawang madalas na pagpipilian ang LC para sa mga high density fiber optic patch panel na mga disenyo ng data center. Gumagamit ang mga FC connector ng threaded coupling na nagbibigay ng secure na mekanikal na koneksyon at tinukoy pa rin sa ilang labas ng planta at mga kapaligiran sa pagsubok kung saan priyoridad ang paglaban sa vibration. Gumagamit ang mga ST connector ng spring load twist lock na mekanismo at dati ay karaniwan sa mga unang multimode fiber optic patch panel deployment, bagama't mas madalas na tinutukoy ng mga mas bagong proyekto ang SC o LC hardware.

Ang pagganap ng optical para sa mga uri ng connector na ito ay karaniwang sinusuri kumpara sa pamantayang naka-reference Telcordia GR-326-CORE at IEC 61753-1, na naglalarawan ng mga pamamaraan ng pagsubok para sa pagkawala ng pagpapasok, pagkawala ng pagbalik at tibay ng makina ng mga single mode fiber optic connectors. Ang mga na-publish na benchmark sa industriya na isinangguni sa maraming manufacturer ng connector ay karaniwang naglalarawan ng tipikal na maximum na pagkawala ng insertion sa hanay na humigit-kumulang 0.2 hanggang 0.3 dB para sa factory terminated SC, LC at FC connectors sa ilalim ng normal na kondisyon ng pagsasama. Ang performance ng return loss ay kadalasang naka-benchmark sa 50 dB o mas mataas para sa mga UPC na pinakintab na konektor at 60 dB o mas mataas para sa APC na pinakintab na mga konektor, batay sa parehong kategorya ng mga na-publish na source. Ang mekanikal na tibay ay madalas na bina-benchmark sa hindi bababa sa 500 mating cycle sa ilalim ng Telcordia GR-326-CORE style durability testing. Ang mga figure na ito ay kumakatawan sa mga karaniwang tinutukoy na benchmark ng industriya sa halip na mga garantisadong halaga para sa anumang partikular na produkto, dahil ang aktwal na pagganap ay maaaring mag-iba ayon sa tagagawa, kalidad ng ferrule at paghawak sa field.

Ang chart sa itaas ay nagpapakita ng mga karaniwang tinutukoy na maximum insertion loss benchmark sa mga decibel para sa SC, LC, FC at ST na mga uri ng connector, batay sa na-publish na pamantayan sa pagsubok sa industriya gaya ng Telcordia GR-326-CORE. Ang mga konektor ng SC, LC at FC ay madalas na nauugnay sa maximum na insertion loss na mga benchmark na malapit sa 0.3 dB kapag wastong tinapos at ipinares sa ilalim ng normal na mga kondisyon. Ang mga ST connector, na umaasa sa isang twist lock coupling sa halip na isang push pull o threaded interface, ay mas madalas na nauugnay sa isang bahagyang mas mataas na tipikal na benchmark na malapit sa 0.5 dB dahil sa mga pagkakaiba sa alignment tolerance. Ang mas mababang pagkawala ng insertion sa pangkalahatan ay nangangahulugan na mas kaunting optical signal ang nawawala sa bawat punto ng koneksyon, na nagiging mas makabuluhan sa fiber ODF at mga fiber distribution panel application na kinabibilangan ng maraming splice at patch point sa iisang link. Ang mga figure na ito ay mga pangkalahatang benchmark sa industriya sa halip na mga detalyeng ginagarantiyahan para sa isang partikular na batch ng mga connector, at ang mga aktwal na resulta ay nakadepende sa kalidad ng ferrule polish, mga kasanayan sa paglilinis at bilang ng ikot ng pagsasama. Ang mga taga-disenyo ng network ay nagpaplano ng isang fiber patch panel para sa isang mahabang backbone run, o isang high density fiber optic patch panel data center na layout, kadalasang nagiging sanhi ng pinagsama-samang pagkawala ng insertion sa lahat ng mga punto ng koneksyon sa kanilang pangkalahatang mga pagkalkula ng badyet ng link.

Scalable Port Density sa Rack Mount Fiber Optic Patch Panel Design

Ang mga rack mount fiber optic patch panel enclosure ay karaniwang sukat sa mga standard rack unit, karaniwang dinaglat na 1U, 2U o 3U, na may port count scaling ayon sa kung ilang posisyon ng adapter at mga splice tray ang magkasya sa loob ng bawat unit ng vertical rack space. Ang sliding tray fiber optic patch panel series na binanggit kanina sa artikulong ito ay sumusunod sa pattern na ito, na nag-aalok ng 24 port configuration sa isang 1U enclosure, isang 48 port configuration sa isang 2U enclosure at isang 72 port configuration sa isang 3U enclosure. Ang ganitong uri ng scaling ay nagbibigay-daan sa isang pasilidad na magplano ng kapasidad ng paglalagay ng kable nang maaga, na pumipili ng 24 port rack mount fiber optic patch panel para sa isang mas maliit na telecom room o isang mas mataas na port count panel para sa isang backbone ng data center nang hindi binabago ang pangkalahatang disenyo ng panel o uri ng adaptor. Dahil ang bawat karagdagang rack unit ay nagdaragdag ng proporsyonal na bilang ng mga port sa disenyong ito, maaaring tantyahin ng mga tagaplano ang mga pangangailangan sa kapasidad sa hinaharap sa pamamagitan ng badyet ng rack space sa halip na suriin ang isang ganap na magkaibang linya ng produkto ng fiber panel para sa bawat laki ng proyekto.

Ipinapakita ng chart sa itaas kung paano sumusukat ang bilang ng port sa taas ng rack unit para sa isang kinatawan ng sliding tray fiber optic patch panel series, batay sa mga configuration ng 1U, 2U at 3U na isinangguni sa artikulong ito. Tumatanggap ang 1U enclosure ng 24 port, ang 2U enclosure ay tumatanggap ng 48 port, at ang 3U enclosure ay tumatanggap ng 72 port, na nagpapakita ng proporsyonal na pagtaas ng 24 na port para sa bawat karagdagang rack unit ng taas sa partikular na disenyo ng sliding drawer. Ang ganitong uri ng predictable scaling ay kapaki-pakinabang kapag naghahambing ng opsyon sa fiber patch panel laban sa mga alternatibong istilo ng panel na maaaring mag-pack ng mga port nang hindi gaanong mahusay o walang sliding tray para sa splice access. Ang mga pasilidad na may limitadong rack space ay kadalasang pinapaboran ang mas mataas na port density sa bawat rack unit, dahil binabawasan nito ang bilang ng mga enclosure na kailangan upang wakasan ang isang naibigay na bilang ng fiber. Kasabay nito, ang mga panel ng napakataas na densidad ng port ay nangangailangan ng maingat na pamamahala sa panloob na fiber upang makatulong na mapanatili ang pinakamababang radius ng bend, kaya ang bilang ng port ay isang salik lamang upang matimbang kasama ng disenyo ng splice tray at mga tampok sa pagruruta ng cable kapag pumipili ng panel ng pamamahagi ng fiber.

Mga Trend sa Industriya na Humuhubog sa Structured Cabling at Fiber Distribution Deployment

Ang pangangailangan para sa mga structured na bahagi ng sistema ng paglalagay ng kable, kabilang ang mga patch panel, keystone jack at fiber optic patch panel, ay nabuo sa mga nakaraang taon sa pamamagitan ng patuloy na pagpapalawak ng mga data center, cloud infrastructure at fiber sa mga deployment sa bahay. Ayon sa isang ulat sa pananaliksik sa merkado ng industriya, ang pandaigdigang structured na merkado ng paglalagay ng kable ay tinatayang lalampas sa 20 bilyong dolyar ng Estados Unidos noong 2025, na may inaasahang tambalang taunang rate ng paglago na malapit sa 8 porsiyento hanggang kalagitnaan ng 2030, na higit na nauugnay sa data center at pagpapalawak ng imprastraktura ng ulap. Ang parehong kategorya ng pagsusuri sa merkado ay nabanggit na ang mga aplikasyon ng lokal na network ng lugar ay may kasaysayan na nag-account para sa karamihan ng naka-install na structured na dami ng paglalagay ng kable ayon sa kita, habang ang mga application ng data center ay kumakatawan sa isa sa mga mas mabilis na lumalagong mga segment habang patuloy na pinapalawak ng mga organisasyon ang kapasidad ng server at storage. Ang mga programa ng Fiber to the home ay nag-ambag din sa pangangailangan para sa mga solusyon sa panel ng pamamahagi ng FTTH fiber, dahil ang bawat bagong koneksyon ng subscriber ay karaniwang nangangailangan ng isang nakalaang splice o patch point sa isang panel ng pamamahagi sa pagitan ng panlabas na hibla ng planta at ng lugar ng customer. Iminumungkahi ng mga trend na ito na ang parehong copper focused structured cable na produkto, gaya ng Cat6 keystone jack at patch panel hardware, at fiber optic patch panel na mga produkto ay malamang na manatiling may-katuturan habang patuloy na lumalawak ang mga network sa mga copper at fiber segment nang magkatulad.

Ang chart sa itaas ay naglalarawan ng tinatayang distribusyon ng structured cabling deployment ayon sa kategorya ng application, batay sa na-publish na mga pagtatantya sa pananaliksik sa merkado sa halip na isang na-verify na pandaigdigang census. Ang mga deployment ng local area network, na sumasaklaw sa mga tipikal na kapaligiran ng opisina at enterprise, ay dating kumakatawan sa pinakamalaking bahagi ng structured na dami ng paglalagay ng kable, na naaayon sa malawak na presensya ng mga patch panel, keystone jack at faceplate sa mga ordinaryong komersyal na gusali. Ang mga application ng data center ay kumakatawan sa isang mas maliit ngunit sa pangkalahatan ay mas mabilis na lumalagong bahagi, na nagpapakita ng paglipat patungo sa mas mataas na density ng mga silid ng server at imprastraktura ng ulap na kadalasang higit na umaasa sa fiber optic patch panel at mga produkto ng high density fiber distribution panel. Kasama sa natitirang bahagi ang iba pang mga aplikasyon tulad ng pang-industriya, tirahan at espesyal na mga kapaligiran ng telecom, na malaki ang pagkakaiba-iba ayon sa rehiyon at uri ng proyekto. Dahil ang mga pagtatantya sa merkado ay naiiba sa pagitan ng mga tagapagbigay ng pananaliksik, ang mga porsyento na ipinapakita dito ay dapat basahin bilang isang pangkalahatang paglalarawan ng relatibong sukat sa halip na isang tumpak na figure para sa anumang partikular na taon o rehiyon. Ang pangkalahatang pattern na ito ay isang dahilan kung bakit maraming mga structured na mga tagagawa ng mga produkto ng paglalagay ng kable ang nagpapanatili ng mga parallel na linya ng produkto na sumasaklaw sa parehong copper patch panel at keystone jack hardware kasama ng fiber optic patch panel at mga produkto ng ODF panel.

Mga Kasanayan sa Pag-install para sa Mga Patch Panel, Faceplate at Keystone Jack

Ang pag-install ng mga structured na bahagi ng sistema ng paglalagay ng kable sa pangkalahatan ay sumusunod sa isang katulad na pagkakasunud-sunod kung ang proyekto ay nagsasangkot ng isang copper patch panel, isang network faceplate o isang fiber optic patch panel, bagama't ang partikular na paraan ng pagwawakas ay naiiba sa pagitan ng tanso at fiber media. Ang mga hakbang sa ibaba ay naglalarawan ng isang pangkalahatang pagkakasunud-sunod ng pag-install na karaniwang sinusunod sa mga komersyal na proyekto ng paglalagay ng kable, bagama't ang mga lokal na code, mga tagubilin sa tagagawa ng cable at mga detalye ng proyekto ay dapat palaging bigyang-priyoridad kaysa sa anumang pangkalahatang paglalarawan.

1. Magplano ng mga ruta ng cable at lagyan ng label ang magkabilang dulo ng bawat cable run bago magsimula ang pag-install, upang ang koneksyon sa patch panel cat6 port o fiber panel adapter ay tumugma sa kaukulang network face plate o wall outlet.
2. I-mount ang patch panel, mga blangko na patch panel filler plate at cable management hardware sa loob ng rack o wall enclosure, na nag-iiwan ng sapat na espasyo para sa cable bend radius sa likurang bahagi ng panel.
3. Tapusin ang bawat copper cable sa isang Cat6 keystone jack o RJ45 keystone jack gamit ang termination tool na tinukoy ng tagagawa ng jack, pagkatapos ay i-snap ang nakumpletong keystone jack sa patch panel o pagbubukas ng faceplate ng network.
4. Para sa isang fiber optic patch panel, iruta ang papasok na fiber sa splice tray o posisyon ng adaptor, kumpletuhin ang fusion splicing o connectorization, at bihisan ang labis na haba ng fiber sa loob ng tray upang makatulong na mapanatili ang minimum na radius ng bend na tinukoy para sa uri ng cable.
5. Subukan ang bawat nakumpletong link gamit ang isang naaangkop na cable certification tester o optical loss test set bago ilagay ang koneksyon sa serbisyo, at itala ang mga resulta para sa sanggunian sa hinaharap.
6. Lagyan ng label nang malinaw ang harap ng patch panel, faceplate at fiber panel port, na tumutugma sa dokumentasyong ginawa sa yugto ng pagpaplano.

Mga Pagsasaalang-alang sa Pagkatugma para sa Mga Bahagi ng Fiber at Copper Cable

Dahil ang mga structured na bahagi ng sistema ng paglalagay ng kable ay ginawa ng maraming iba't ibang mga tagagawa, ang pagiging tugma ay karaniwang pinananatili sa pamamagitan ng pagsunod sa mga karaniwang mekanikal at elektrikal na pamantayan sa halip na sa pamamagitan ng iisang disenyong pagmamay-ari. Ang mga keystone jack, inilalarawan man bilang isang Cat6 keystone jack o isang pangkalahatang rj45 keystone jack, ay binuo sa isang standardized keystone footprint, kaya ang mga jack mula sa iba't ibang structured cable products na mga component lines ay karaniwang maaaring ipasok sa parehong patch panel o network faceplate opening. Sa mga fiber application, ang compatibility ay nakasentro sa adapter at connector type sa halip na isang keystone footprint, kaya ang fiber optic patch panel na may mga SC adapters ay karaniwang compatible sa SC terminated patch cords at pigtails, habang ang LC populated panel ay nangangailangan ng LC terminated cords, anuman ang fiber panel manufacturer ang gumawa ng enclosure. Ang mga mamimili na nagsusuri ng isang supplier ng fiber optic patch panel, isang ODF patch panel manufacturer, o isang rack mount fiber patch panel factory para sa isang bagong proyekto ay karaniwang pinapayuhan na kumpirmahin ang uri ng adapter, bilang ng port at taas ng unit ng rack laban sa kanilang kasalukuyang planta ng paglalagay ng kable bago mag-order, dahil ang mga hindi tugmang uri ng connector ay hindi maaaring ipares nang walang conversion ng adapter. Ang pagkumpirma ng mga detalyeng ito nang maaga ay nakakatulong na maiwasan ang muling paggawa at sumusuporta sa isang mas maayos na paglipat kapag nagpapalawak ng isang umiiral nang network cabling solution na may karagdagang patch panel, keystone jack o fiber optic patch panel capacity.

Tungkol sa Yuyao Simante Network Communication Equipment Co., Ltd

Ang Yuyao Simante Network Communication Equipment Co., Ltd ay isang propesyonal na tagagawa ng mga solusyon sa paglalagay ng kable ng network at mga produktong optical fiber, na pinagsasama ang disenyo, pag-unlad, pagbebenta at serbisyo. Sa halos 20 taon ng serbisyo, ang kumpanya ay nakatuon sa pagtugon sa mga pangangailangan ng customer sa pamamagitan ng inilapat na kadalubhasaan sa engineering, na naglalayong magbigay ng halaga sa mga customer mula sa pinakamaagang yugto ng komunikasyon ng proyekto. Batay sa isang mature na sistema ng pananaliksik at pagpapaunlad, ang katatagan ng kalidad ng produkto ay tinutugunan simula sa yugto ng disenyo. Ang kumpanya ay nagpapanatili ng isang teknikal na koponan ng higit sa 10 mga inhinyero at higit sa 30 buong oras na teknikal na kawani na patuloy na nag-aambag ng propesyonal na input patungo sa pagpapahusay ng kalidad at mga update sa produkto, kabilang ang fiber optic patch panel, keystone jack, patch panel at faceplate na mga linya ng produkto na na-reference sa buong artikulong ito.
