Patch Panel vs Switch: Ang Direktang Sagot
A patch panel ay isang passive structured cabling component na nagwawakas at nag-aayos ng mga network cable, habang a switch ng network ay isang aktibong electronic device na tumatanggap, nagpoproseso, at nagpapasa ng data sa pagitan ng mga konektadong device. Kapag inihambing ang patch panel vs switch, ang pangunahing pagkakaiba ay simple: ang patch panel ay hindi nagpapadala o nagpoproseso ng data sa sarili nitong, habang ang switch ay naglalaman ng circuitry na nagbabasa ng papasok na data at nagdidirekta nito sa tamang destinasyong port.
Ang isang patch panel ay karaniwang nakaupo sa pisikal na layer ng isang network, na nagbibigay ng isang nakapirming, may label na punto ng koneksyon para sa pahalang na paglalagay ng kable na tumatakbo mula sa mga saksakan sa dingding, keystone jack, o isang network face plate pabalik sa isang wiring closet o equipment room. Ang switch, sa kabilang banda, ay kumokonekta sa patch panel sa pamamagitan ng maiikling patch cord, at ito ang switch na aktwal na nagpapahintulot sa maraming device sa network na makipagpalitan ng data. Dahil ang patch panel ay walang aktibong electronics, hindi ito nangangailangan ng kuryente, habang ang switch ay nangangailangan ng supply ng kuryente para gumana. Ang pagkilala sa pagkakaibang ito ay kapaki-pakinabang kapag nagpaplano ng isang structured na sistema ng paglalagay ng kable, dahil ang mga patch panel at switch ay karaniwang gumaganap ng mga pantulong na tungkulin sa halip na palitan ang isa't isa.
Ano ang Patch Panel at Paano Ito Gumagana
Pangunahing Pag-andar ng isang Patch Panel sa isang Structured Cabling System
Ang patch panel ay isang flat, rack-mounted o wall-mounted panel na naglalaman ng isang hilera ng keystone jack port sa harap na bahagi nito. Ang bawat port sa harap ng panel ay tumutugma sa isang punto ng koneksyon sa likuran ng panel, kung saan ang papasok na pahalang na paglalagay ng kable ay tinatapos gamit ang isang IDC punch down na paraan, na karaniwang kasunod ng isang 110 o Krone style na pagwawakas. Nagbibigay-daan ang setup na ito sa mga installer na ayusin ang maraming indibidwal na cable run sa isang may label, mapapamahalaang lokasyon, sa halip na mag-iwan ng mga maluwag na cable na nakakalat sa paligid ng isang rack o equipment room. Ang mga patch panel ay binuo din upang suportahan ang karaniwang T568A o T568B na pagkakasunud-sunod ng mga kable na ginagamit sa karamihan ng mga copper structured na paglalagay ng kable, na nagpapanatili sa pagkakasunud-sunod ng mga kable sa isang buong pag-install.
Mga Salik ng Form ng Patch Panel: Mga Modelong Punch Down, RJ45, at Pusa6
Ang mga produkto ng patch panel ay may ilang karaniwang anyo. A patch panel punch down winakasan ang modelo sa pamamagitan ng pagpindot sa bawat conductor sa isang IDC slot na may punch down tool, na siyang pinakakaraniwang paraan ng pagwawakas para sa mga copper patch panel. A Patch Panel RJ45 Ang istilo ay tumutukoy sa mga port na nakaharap sa harap mismo, na tumatanggap ng mga karaniwang RJ45 na plug mula sa mga patch cord. A Patch Panel Cat6 o Cat6A model ay binuo upang tumugma sa bandwidth at crosstalk na kinakailangan ng Cat6 o Cat6A na paglalagay ng kable, at sa pangkalahatan ay ipinares sa mga tumutugmang Cat6 o Cat6A na keystone jack. A blangkong patch panel mga barko na walang paunang naka-install na mga jack, na nagpapahintulot sa isang installer na magpasok ng mga keystone jack na kanilang napiling port sa pamamagitan ng port, na kapaki-pakinabang kapag ang isang rack ay nangangailangan ng pinaghalong tanso at fiber na koneksyon.
Ang mas maliliit na instalasyon kung minsan ay gumagamit ng a Patch Panel box sa halip na isang buong rack-mount unit. Ang patch panel box ay isang compact na enclosure na naglalaman ng limitadong bilang ng mga port, kadalasang ginagamit sa mga bahay, maliliit na opisina, o mga lugar na naka-mount sa ibabaw kung saan hindi praktikal ang isang buong 19 inch na rack. Ang tsart sa ibaba ay nagpapakita kung paano binibilang ang patch panel port sa pangkalahatan mula sa maliliit hanggang sa malalaking pag-install.
Ang chart sa itaas ay nagpapakita ng apat sa pinakakaraniwang patch panel port na mga configuration na makikita sa structured cabling installation: 8 port, 12 port, 24 port, at 48 port na mga modelo. 24 port at 48 port patch panel karaniwang pinipili ang mga unit para sa mga telecom room at equipment rack na kailangang wakasan ang mas malaking bilang ng mga horizontal cable run na nagmumula sa mga indibidwal na lugar ng trabaho. Ang mas maliit na 8 port at 12 port patch panel unit ay kadalasang angkop sa mga compact wiring closet, mga opisina sa bahay, o mga lokasyon ng sangay kung saan limitado lang ang bilang ng mga network drop ang kinakailangan. Ang pagpili ng tamang bilang ng port ay pangunahing nakasalalay sa bilang ng mga cable drop na binalak para sa isang lokasyon, kasama ang ilang allowance para sa pagpapalawak sa hinaharap, dahil ang pagdaragdag ng kapasidad sa ibang pagkakataon ay karaniwang nangangahulugan ng pag-install ng karagdagang patch panel sa halip na palawakin ang isang umiiral na. Maraming mga installer ang pumipili ng laki ng patch panel na isang tier na mas malaki kaysa sa kasalukuyang kinakailangan upang ang mga ekstrang port ay mananatiling available para sa mga bagong device o muling inayos na lugar ng trabaho.
| Bilang ng Port | Karaniwang Kaso ng Paggamit | Karaniwang Uri ng Konektor |
|---|---|---|
| 8 Port | Maliit na opisina o home network rack | RJ45 keystone jack, shielded o unshielded |
| 12 Port | Compact na aparador ng mga kable | RJ45 keystone jack, Cat6 o Cat6A |
| 24 Port | Mid-size na pamamahagi ng sahig ng opisina | RJ45 keystone jack, suntukin ang IDC |
| 48 Port | Mas malalaking telecom room o data center rack | RJ45 keystone jack, high-density na suntok pababa |
Ano ang Lumipat ng Network at Paano Ito Naiiba sa Patch Panel
Mga Switch Function: Aktibong Pagpasa ng Data at Port Intelligence
Ang switch ng network ay isang aktibong device na nagkokonekta ng maraming device sa isang lokal na network at nagpapasa ng data sa pagitan ng mga ito. Sa panloob, pinapanatili ng switch ang isang talahanayan ng mga address ng device na natutunan mula sa trapikong dumadaan sa mga port nito, na ginagamit nito upang magpadala lamang ng papasok na data sa port kung saan matatagpuan ang patutunguhang device, sa halip na i-broadcast ito kahit saan. Nangangailangan ito ng tuluy-tuloy na kuryente, at maraming switch din ang sumusuporta sa Power over Ethernet, na nagbibigay ng power sa mga nakakonektang device gaya ng mga camera o wireless access point sa pamamagitan ng parehong cable na ginamit para sa data. Sa isang tipikal na equipment rack, ang switch ay nakaupo malapit sa patch panel, at ang mga maikling patch cord na may RJ45 male connector ay nagli-link ng mga partikular na patch panel port sa mga partikular na switch port, na bumubuo sa aktibong koneksyon na nagbibigay-buhay sa isang structured na sistema ng paglalagay ng kable.
Dahil ang switch ay ang bahagi na aktwal na gumagalaw ng data, ito ay ang switch, hindi ang patch panel, na tumutukoy kung gaano kabilis ang mga device na maaaring makipag-ugnayan at kung gaano karaming mga device ang maaaring konektado nang sabay-sabay. Ang patch panel ay hindi nagdaragdag o nag-aalis ng mga available na koneksyon sa network nang mag-isa; nagbibigay lang ito ng matatag na termination point para hindi na kailangang muling patakbuhin ang paglalagay ng kable sa tuwing ililipat o papalitan ang isang device. Ang paghihiwalay na ito sa pagitan ng passive na pamamahala ng cable at aktibong kagamitan sa networking ay isa sa mga pangunahing dahilan kung bakit ginagamit ng mga structured na sistema ng paglalagay ng kable ang dalawang bahagi nang magkasama sa halip na direktang i-wire ang mga device sa isang switch.
Patch Panel kumpara sa Switch: Magkatabi na Paghahambing sa Paggana
Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing pagkakaiba sa pagganap sa pagitan ng isang patch panel at isang switch ng network sa loob ng isang structured na sistema ng paglalagay ng kable.
| Aspeto | Patch Panel | Network Switch |
|---|---|---|
| Pangunahing Pag-andar | Inaayos at tinatapos ang structured na paglalagay ng kable | Nagpapasa ng data sa pagitan ng mga nakakonektang device |
| Kinakailangan ng Power | Walang kinakailangang kapangyarihan, ganap na pasibo | Nangangailangan ng tuluy-tuloy na supply ng kuryente |
| Tungkulin sa Network | Pisikal na layer cable termination point | Aktibong direksyon ng trapiko at paglipat |
| Karaniwang Bilang ng Port | 8, 12, 24, o 48 port na karaniwan | 5, 8, 24, o 48 port na karaniwan |
| Uri ng Konektor | RJ45 keystone jack port | RJ45 port na may panloob na switching circuitry |
Inihahambing ng radar chart sa itaas ang isang patch panel at isang network switch sa limang functional na dimensyon, gamit ang isang naglalarawang 1 hanggang 5 na sukat ng rating sa halip na tumpak na sinusukat na data. Ang isang patch panel ay may mataas na marka sa cable organization, physical layer stability, at power independence, dahil isa itong passive na bahagi na nag-aayos ng paglalagay ng kable nang hindi nangangailangan ng kuryente o gumaganap ng anumang pagproseso ng data. Ang switch ng network, sa kabaligtaran, ay mataas ang marka sa network intelligence at makatwirang mahusay sa scalability, dahil aktibo itong nagbabasa ng data at nagdidirekta ng trapiko sa tamang port. Mababa ang marka ng patch panel sa network intelligence dahil wala itong electronic circuitry, habang mababa ang score ng switch sa power independence dahil nakadepende ito sa tuluy-tuloy na power supply para gumana. Kung titingnan nang magkasama, ang paghahambing ay naglalarawan kung bakit ang mga patch panel at switch ay karaniwang ginagamit bilang mga pantulong na bahagi sa loob ng parehong structured na sistema ng paglalagay ng kable sa halip na bilang mga pamalit sa isa't isa.
Paano Gumagana ang Mga Patch Panel at Switch sa Isang Structured Cabling System
Sa isang karaniwang structured na sistema ng paglalagay ng kable, ang isang patch panel at isang switch ng network ay konektado sa pagkakasunud-sunod sa halip na makipagkumpitensya para sa parehong trabaho. Ang pangkalahatang landas na sinusundan ng isang koneksyon sa network, batay sa karaniwang kasanayan na isinangguni sa TIA/EIA-568-C structured cabling guidelines at ang BICSI Telecommunications Distribution Methods Manual, ay ganito ang hitsura:
- Ang paglalagay ng kable sa lugar ng trabaho ay nagkokonekta ng isang device, gaya ng computer, sa isang saksakan sa dingding o network face plate na nilagyan ng RJ45 keystone jack.
- Ang pahalang na paglalagay ng kable ay tumatakbo mula sa faceplate na iyon pabalik sa isang wiring closet o telecom room, sa pangkalahatan ay nasa loob ng inirerekomendang maximum na haba na humigit-kumulang 100 metro.
- Ang pahalang na paglalagay ng kable ay nagtatapos sa likuran ng isang patch panel gamit ang isang punch down na paraan ng IDC, na karaniwang kasunod ng isang 110 o Krone style na pagwawakas.
- Ang isang maikling patch cord, na nilagyan ng RJ45 male connector ends, ay nagkokonekta sa harap ng isang patch panel port sa isang port sa isang kalapit na switch ng network.
- Ipinapasa ng switch ang data sa pagitan ng koneksyong iyon at ng natitirang bahagi ng network, kabilang ang anumang backbone na paglalagay ng kable na nag-uugnay sa maraming telecom room nang magkasama.
Ang layered approach na ito ay isang pangunahing ideya sa likod ng a nakabalangkas na sistema ng paglalagay ng kable : ang bawat structured na bahagi ng sistema ng paglalagay ng kable, kabilang ang patch panel, keystone jack, faceplate, at patch cord, ay may tinukoy na papel, na ginagawang mas madaling mapanatili at muling i-configure ang network cabling solution kumpara sa ad-hoc point-to-point na mga wiring. Kapag ang isang device ay kailangang ilipat o palitan, ang isang installer ay karaniwang maaaring magpalit lamang ng isang maikling patch cord sa patch panel o switch, sa halip na hilahin ang bagong cable sa mga dingding o kisame. Inihahambing ng chart sa ibaba ang kapasidad ng bandwidth sa mga karaniwang kategorya ng cable na ginagamit sa mga structured na produkto ng cable.
Inihahambing ng line chart na ito ang relatibong kapasidad ng bandwidth na nauugnay sa tatlong karaniwang structured na kategorya ng paglalagay ng kable na isinangguni sa dokumentasyon ng TIA/EIA-568-C: Cat5e, Cat6, at Cat6A. Karaniwang na-rate ang Cat5e na paglalagay ng kable para sa humigit-kumulang 100 MHz ng bandwidth, pinalawak iyon ng Cat6 na paglalagay ng kable sa humigit-kumulang 250 MHz, at ang paglalagay ng kable ng Cat6A ay higit na pinapataas ang na-rate na bandwidth sa humigit-kumulang 500 MHz. Dahil ang isang patch panel ay karaniwang binuo upang tumugma sa isang partikular na kategorya ng cable, isang Cat6A patch panel na ipinares sa mga Cat6A keystone jack at Cat6A na paglalagay ng kable ay kinakailangan upang magamit ang mas mataas na bandwidth na ipinapakita sa kanang bahagi ng chart. Ang paghahalo ng mga kategorya ng cable sa loob ng parehong link, halimbawa ang pagsasama ng Cat6A na paglalagay ng kable sa isang patch panel ng Cat5e, sa pangkalahatan ay nililimitahan ang buong link sa pagganap ng kategoryang mas mababa ang rating. Para sa kadahilanang ito, ang patch panel, keystone jack, faceplate, at patch cord na ginagamit sa isang structured na sistema ng paglalagay ng kable ay karaniwang tinutukoy sa parehong kategorya ng cable upang mapanatili ang pare-parehong pagganap.
Higit pa sa kategorya ng cable, ang kabuuang sukat ng isang structured na sistema ng paglalagay ng kable ay nakasalalay din sa laki ng pasilidad na ini-wire. Ang column chart sa ibaba ay nagpapakita ng mga pangkalahatang reference figure para sa kung paano ang mga bilang ng port ay may posibilidad na lumaki sa iba't ibang uri ng mga pag-install.
Ang column chart sa itaas ay nagpapakita ng mga mapaglarawang reference figure para sa karaniwang mga bilang ng port na ginagamit sa iba't ibang uri ng structured na pag-install ng mga kable, mula sa maliliit na opisina hanggang sa mga rack ng data center. Ang isang maliit na pag-install ng opisina ay karaniwang gumagamit ng humigit-kumulang 24 na port, na karaniwang maaaring ihatid ng isang yunit ng patch panel. Ang isang mid-size na palapag ng opisina ay kadalasang umaabot sa 48 port, kung minsan ay nahahati sa dalawang patch panel unit na naka-mount sa parehong rack. Ang mga palapag ng negosyo at mas malalaking pasilidad ay maaaring lumipat sa hanay ng 96 port, habang ang mga rack ng data center na humahawak sa maraming koneksyon sa server ay maaaring mangailangan ng 144 na port o higit pa, na kadalasang nakakamit sa pamamagitan ng pag-stack ng maramihang high-density patch panel units. Ang mga numerong ito ay mga pangkalahatang sanggunian sa pagpaplano sa halip na mga nakapirming kinakailangan, dahil ang aktwal na bilang ng port na kailangan sa anumang structured na sistema ng paglalagay ng kable ay nakasalalay sa tiyak na bilang ng mga lugar ng trabaho, mga koneksyon sa kagamitan, at mga plano sa paglago para sa pasilidad.
Pagpili ng Mga Bahagi ng Patch Panel: Mga Keystone Jack, Faceplate, at RJ45 Connector
Mga Keystone Jack at Faceplate bilang Mga Bahagi ng Structured Cabling Products
Ang isang patch panel ay bihirang gumana nang mag-isa. Karaniwan itong ipinares sa isang pamilya ng mga kaugnay na bahagi ng mga produkto ng structured na paglalagay ng kable, kabilang ang mga keystone jack, faceplate, at patch cord, na magkasamang bumubuo ng kumpletong solusyon sa paglalagay ng kable sa network. Kabilang sa mga tagagawa ng keystone jack, ang mga karaniwang uri ng module ay kinabibilangan ng:
- Keystone jack cat6 modules, na ginagamit para sa karaniwang gigabit copper na koneksyon sa work area outlet.
- RJ45 keystone jack port na katugma sa karamihan ng mga blangko na patch panel at faceplate housing.
- Net Keystone Jack style modules, na idinisenyo para sa alinman sa tool-free o punch down na pagwawakas depende sa kagustuhan ng installer.
- Network face plate at faceplate housings, available sa solong port, dual port, at multi port na mga layout para tumugma sa Patch Panel 24 Port o mas malaking backbone configuration.
Ang mga tagagawa ng faceplate ay karaniwang nag-aalok ng parehong mga opsyon sa flush mount at surface mount faceplate, kaya ang parehong keystone jack ay maaaring i-install sa drywall, sa isang nakataas na floor box, o sa ibabaw ng isang pader, depende sa uri ng gusali. Dahil ang faceplate ay isang pabahay lamang para sa isa o higit pang keystone jack, ang aktwal na pagganap ng kuryente ng koneksyon ay nakasalalay pa rin sa pagtutugma ng mga keystone jack ng faceplate sa parehong kategorya ng cable na ginagamit ng patch panel at paglalagay ng kable sa likod nito.
Tumutugma sa Mga Port ng Patch Panel Sa Mga RJ45 Connector at Patch Cord
Sa harap ng patch panel, tumatanggap ang bawat port ng karaniwang RJ45 plug. Ang mga patch cord na ginamit upang gawin ang mga koneksyon na ito, kung minsan ay tinutukoy sa shorthand bilang Mga patch ng Patch Panel , ay maiikling factory o field-terminated cable na nilagyan ng RJ45 male connector sa bawat dulo. Ang mga manufacturer ng RJ45 connector ay karaniwang gumagawa ng mga connector na ito upang tumugma sa mga detalye ng Cat5e, Cat6, o Cat6A, at ang pagpili ng connector na na-rate para sa parehong kategorya tulad ng patch panel at keystone jack ay nakakatulong na maiwasan ang hindi sinasadyang bottleneck sa link. Kapansin-pansin na lumilitaw din ang terminong patch panel sa mga hindi nauugnay na konteksto, tulad ng patch panel para sa mga audio system ng kotse, na tumutukoy sa mga panel ng pamamahagi ng mga kable ng amplifier sa mga sasakyan; ang paggamit na iyon ay walang kaugnayan sa network structured cabling patch panels na inilarawan sa buong gabay na ito. Maaaring pasimplehin ng pakikipagtulungan sa mga natatag na manufacturer ng Patch Panel na gumagawa din ng magkatugmang keystone jack, faceplate, at RJ45 connector, dahil mas malamang na maging pare-pareho ang kategorya ng cable, color coding, at termination sa buong structured na sistema ng paglalagay ng kable.
Isometric View: Anatomy ng isang Rack-Mounted Patch Panel
Ang isometric diagram sa itaas ay isang pinasimpleng schematic na paglalarawan ng isang rack-mounted patch panel, na nilayon upang ipakita ang pangkalahatang layout ng mga pangunahing bahagi nito sa halip na isang eksaktong teknikal na pagguhit ng anumang partikular na modelo. Ang harap na mukha ng panel ay naglalaman ng isang hilera ng mga keystone jack port, kung saan ang mga indibidwal na network cable ay winakasan gamit ang RJ45 keystone jack connectors. Ang isang mounting bracket sa gilid ng panel ay nagbibigay-daan dito na mai-secure sa isang karaniwang 19 inch na equipment rack, na pinapanatili ang panel na nakahanay sa iba pang kagamitan na naka-mount sa rack tulad ng network switch. Sa likurang bahagi ng panel, ang IDC punch down na mga terminal, na karaniwang sumusunod sa 110 o Krone style na paraan ng pagwawakas, ay ginagamit upang ikonekta ang papasok na pahalang na paglalagay ng kable sa bawat keystone jack port. Karaniwang kasama ang isang label o ID strip na malapit sa mga front port para mabilang ang bawat port, na tumutulong sa pamamahala ng cable at pag-troubleshoot kapag na-install na ang patch panel sa isang live structured na sistema ng paglalagay ng kable.

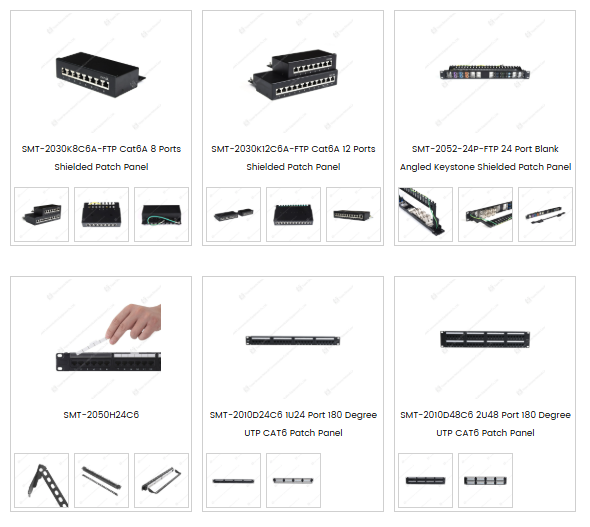

Ang larawan sa ibaba ay nagpapakita ng isang kinatawan ng hanay ng mga patch panel at mga bahagi ng faceplate.
Ang larawan sa itaas ay nagpapakita ng isang hanay ng mga bahagi ng patch panel at faceplate, kabilang ang mga shielded Cat6A patch panel sa 8 port at 12 port configuration, isang 24 port blank angled keystone shielded patch panel, at UTP Cat6 patch panel sa 24 port at 48 port 180 degree na configuration. Ang mga blangko na modelo ng patch panel ay tumatanggap ng mga indibidwal na keystone jack na pinili ng installer, na nagbibigay-daan sa iisang patch panel chassis na suportahan ang iba't ibang uri ng jack, tulad ng mga Cat6 keystone jack o fiber adapter, sa loob ng parehong rack space. Ang mga produktong istilo ng patch panel box, na ipinapakita sa tabi ng mga unit na naka-mount sa rack, ay karaniwang ginagamit para sa mas maliliit na installation kung saan kakaunti lang ang network drop ang kailangang ayusin sa labas ng isang full equipment rack. Sa lahat ng mga format ng patch panel na ito, ang mga RJ45 keystone jack port ay nananatiling karaniwang termination point para sa karaniwang copper structured na paglalagay ng kable, habang ang likod ng bawat unit ay karaniwang tumatanggap ng IDC punch down na pagwawakas para sa mga papasok na cable run. Ang pagpili sa pagitan ng 8 port, 12 port, 24 port, at 48 port patch panel na mga opsyon sa pangkalahatan ay bumababa sa bilang ng mga cable drop na tinatapos sa isang partikular na rack o wiring closet.
