Ano ang Network Faceplate at Mga Uri

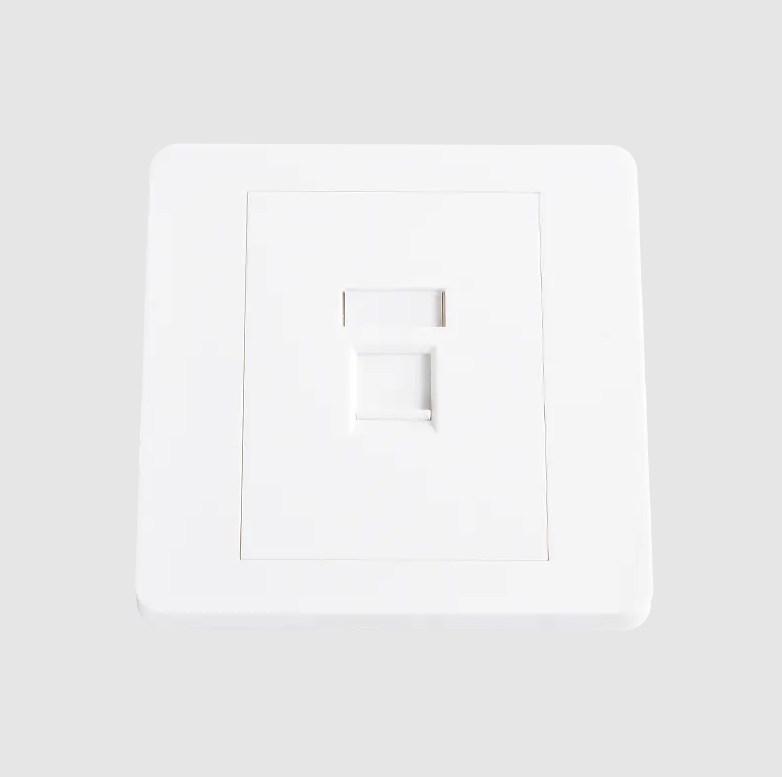

A faceplate ng network ay isang wall-mounted panel na naka-install sa mga bahay, opisina, at data center na nagbibigay ng malinis, secure na interface para sa pagkonekta ng mga network cable—gaya ng Ethernet o fiber optic—sa mga structured na sistema ng paglalagay ng kable. Ito ay gumaganap bilang ang nakikitang endpoint ng in-wall na paglalagay ng kable, pagtanggap ng mga keystone jack o module na nag-uugnay sa panloob na mga kable sa mga port na nakaharap sa gumagamit. Sa halip na iwanang nakalantad o maluwag ang pagwawakas ng mga cable, inaayos at pinoprotektahan ng network faceplate ang mga koneksyon habang naghahatid ng propesyonal na pagtatapos. Available sa single-port hanggang 6-port o higit pang mga configuration, ang mga faceplate ay isang pangunahing bahagi sa anumang structured na pag-install ng network.

Ano ang a Faceplate ng Network

Ang network faceplate ay isang flat plate—karaniwang gawa sa plastic o metal—na nakakabit sa dingding o ibabaw at naglalaman ng isa o higit pang keystone jack, RJ45 port, o fiber adapter. Ikinokonekta nito ang structured in-wall na paglalagay ng kable sa mga device tulad ng mga computer, telepono, o switch sa pamamagitan ng isang simpleng plug-in na interface.

Ginagamit ang mga faceplate sa residential networking, komersyal na imprastraktura ng IT, at mga pang-industriyang kapaligiran. Naka-install ang mga ito sa mga kahon sa dingding (tinatawag ding mga back box) na nakapatong sa dingding, na nagbibigay sa pag-install ng isang tapos na hitsura. Ang pangunahing pagkakaiba ay ang mismong faceplate ay hindi nagwawakas ng mga wire—ang function na iyon ay kabilang sa keystone jack ipinasok sa mga port ng faceplate.

Kasama sa mga karaniwang aplikasyon ang:

• Mga outlet ng data ng Ethernet sa mga opisina at tahanan
• Mga punto ng koneksyon sa telepono
• Mga panel ng pagwawakas ng fiber optic sa mga dingding
• Pamamahagi ng signal ng audio/video sa mga conference room
• USB at HDMI na mga saksakan sa dingding sa mga matalinong gusali


Pangunahing Uri ng Faceplate ng Networks

Ang mga faceplate ng network ay may iba't ibang uri, bawat isa ay angkop sa iba't ibang pamantayan ng paglalagay ng kable, mga bilang ng port, at mga kapaligiran sa pag-install. Ang pag-unawa sa mga pagkakaiba ay nakakatulong na matiyak ang tamang pagpili para sa anumang partikular na proyekto.

1. Keystone Faceplate (Modular Faceplate)

Ang pinakakaraniwang ginagamit na uri, keystone faceplates tanggapin ang mga mapagpapalit na keystone jack sa isang snap-in na format. Binibigyang-daan ng modularity na ito ang parehong faceplate na suportahan ang Ethernet (Cat5e, Pusa6, Cat6A), coaxial, fiber, USB, o HDMI jacks sa pamamagitan lamang ng pagpapalit ng inilagay na module. Ang mga bilang ng port ay karaniwang mula 1 hanggang 6 na port sa bawat faceplate.

Mas gusto ang mga keystone faceplate sa mga komersyal na pag-install dahil pinapayagan nila ang mga pag-upgrade sa hinaharap nang hindi pinapalitan ang buong saksakan sa dingding—ang keystone jack lang ang kailangang palitan.

2. Nakapirming-Port Faceplate

Ang mga nakapirming-port na faceplate ay may isinama, hindi naaalis na mga port na direktang binuo sa plato. Karaniwan ang mga ito sa mga legacy na pag-install ng telepono at mas murang mga proyektong tirahan. Bagama't hindi gaanong flexible kaysa sa mga uri ng keystone, kadalasan ay mas matipid ang mga ito para sa mga single-use deployment kung saan hindi magbabago ang uri ng cable.

3. Fiber Optic Faceplate

Partikular na idinisenyo para sa fiber optic na paglalagay ng kable, ang mga faceplate na ito ay naglalaman ng mga adaptor ng LC, SC, ST, o MTP/MPO. Ginagamit ang mga ito sa mga high-speed na kapaligiran tulad ng mga data center, mga kampus sa unibersidad, at mga backbone ng negosyo kung saan ang bilis ng paghahatid ng data ay lumampas sa 10 Gbps . Dapat protektahan ng mga fiber faceplate ang mga optical connector mula sa alikabok at pisikal na pinsala, kaya karaniwang kasama sa mga ito ang mga dust cap o mga shutter na port.

4. Ibabaw-Mount Faceplate

Kung saan hindi praktikal ang paggupit sa mga dingding—gaya ng sa mga lumang gusali, konkretong istruktura, o pansamantalang pag-install—ang mga surface-mount faceplate ay direktang ikinakabit sa ibabaw ng dingding sa halip na ipasok dito. Ang mga ito ay may kasamang built-in na back box at mas mabilis itong i-install, kahit na bahagyang mas kitang-kita sa paningin.

5. Kahon sa sahig / Sa ilalim ng sahig Faceplate

Ginagamit sa mga open-plan na opisina at conference room, ang mga floor box faceplate ay inilalagay sa mga nakataas na sahig o konkretong sahig. Nagbibigay sila ng data, power, at AV na mga koneksyon sa antas ng desk nang walang pagruruta sa dingding. Ang isang solong palapag na kahon ay maaaring bahay 4 hanggang 12 port , pinagsasama-sama ang Ethernet, power, at multimedia outlet sa isang unit.

6. Multimedia / Kumbinasyon na Faceplate

Ang mga multimedia faceplate ay tumanggap ng magkahalong mga uri ng signal sa isang plate—halimbawa, pagsasama-sama ng mga RJ45 Ethernet port, HDMI, USB-A, at 3.5mm audio jack. Lalo na sikat ang mga ito sa mga modernong conference room, silid-aralan, at home theater setup kung saan kailangan ang maraming uri ng koneksyon sa isang lokasyon ng outlet.

Paghahambing ng Mga Karaniwang Uri ng Faceplate ng Network

Mga Pangunahing Bahagi ng Faceplate ng Network System

Ang isang kumpletong pag-install ng faceplate ay nagsasangkot ng ilang bahagi na nagtutulungan:

• Faceplate na katawan : Ang panlabas na plato sa mga karaniwang sukat gaya ng UK single (86×86mm), UK double (86×146mm), o US 1-gang / 2-gang na mga format
• Mga keystone jack : Mga snap-in na module na nagtatapos sa Cat5e, Cat6, Cat6A, o fiber cable at tumatanggap ng RJ45 plugs o fiber connectors
• Kahon sa likod / kahon sa dingding : Isang recessed housing na naka-mount sa loob ng dingding kung saan ang faceplate ay naka-tornilyo
• Mga label / icon ng port : Mga marker ng pagkakakilanlan, color-coded o text-label, para makilala ang data, voice, o AV ports
• Mga takip ng alikabok : Mga proteksiyon na takip para sa mga hindi nagamit na port, lalo na kritikal sa mga aplikasyon ng fiber optic

Faceplate ng Network Mga Pamantayan at Mga Kategorya ng Cable

Ang pagganap ng pag-install ng faceplate ng network ay kasinghusay lamang ng paglalagay ng kable at keystone jack na ginagamit sa loob nito. Dapat itugma ang mga faceplate sa kategorya ng cable na ini-deploy:

• Cat5e : Sinusuportahan ang hanggang 1 Gbps sa 100MHz; angkop para sa karamihan ng mga residential at pangunahing komersyal na network
• Cat6 : Sinusuportahan ang hanggang 1 Gbps sa 250MHz na may mas mahusay na pagganap ng crosstalk; malawakang ginagamit sa mga modernong pag-deploy ng opisina
• Cat6A : Sumusuporta hanggang sa 10 Gbps sa 500MHz ; kinakailangan para sa mga high-density na kapaligiran at PoE application
• Pusa8 : Sumusuporta hanggang sa 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fiber (OM3/OM4/OS2) : Sinusuportahan ang 10G hanggang 100G sa mas mahabang distansya; nangangailangan ng fiber-specific keystone adapters

Ang mga pamantayang katawan gaya ng TIA-568 (North America) at ISO/IEC 11801 (internasyonal) ay tumutukoy sa mga kinakailangan sa performance ng channel na dapat matugunan ng mga faceplate at jack upang makamit ang mga sertipikadong structured na paglalagay ng kable.

Paano Pumili ng Tamang Network Faceplate

Ang pagpili ng tamang faceplate ay depende sa ilang praktikal na mga kadahilanan:

Bilang ng Port

Tukuyin kung gaano karaming mga koneksyon ang kailangan sa bawat lokasyon. Karaniwang nangangailangan ng karaniwang desk workstation 2 port (isang data, isang ekstra o boses), habang ang isang istasyon ng AV sa silid-aralan ay maaaring mangailangan ng 4–6 na port. Iwasan ang labis na pagtukoy upang mapanatiling mapapamahalaan ang mga pagtagos sa dingding.

Kapaligiran sa Pag-install

Para sa bagong construction o renovation, in-wall keystone faceplate ay nag-aalok ng pinakamalinis na finish. Para sa mga kasalukuyang gusali kung saan ang pagruruta sa dingding ay hindi magagawa, ang mga opsyon sa ibabaw-mount ay nag-aalis ng pangangailangan para sa paghabol ng mga kable sa mga dingding. Ang mga pang-industriya at panlabas na kapaligiran ay nangangailangan ng IP-rated (hal., IP44 o IP55) na mga faceplate na may proteksyon sa alikabok at kahalumigmigan.

Uri ng Cable at Mga Kinakailangan sa Bilis

Itugma ang mga keystone jack sa kategorya ng cable na pinapatakbo. Ang pag-install ng mga Cat6A jack sa isang imprastraktura ng Cat5e ay nag-aaksaya ng pamumuhunan, habang ang paglalagay ng mga Cat5e jack sa isang pag-install ng Cat6A ay lumilikha ng isang bottleneck sa pagganap sa outlet—ang pinakamahina na link ay tumutukoy sa pinakamataas na bilis ng channel.

Aesthetic at Regulatory Standards

Sa mga kinokontrol na kapaligiran gaya ng pangangalagang pangkalusugan o mga pasilidad ng gobyerno, maaaring kailanganin ng mga faceplate na sumunod sa mga partikular na pamantayan ng color-coding o mga kinakailangan sa fire-rated wall assembly. Ang mga komersyal na espasyo ay madalas na tumutukoy ng isang pare-parehong pagtatapos (puti, garing, o brushed na bakal) upang tumugma sa mga pamantayan ng panloob na disenyo.

Network Faceplate vs. Patch Panel: Mga Pangunahing Pagkakaiba

Ang isang karaniwang punto ng pagkalito ay ang pagkilala sa isang network faceplate mula sa isang patch panel. Bagama't pareho nilang tinatanggal ang structured na paglalagay ng kable, malaki ang pagkakaiba ng kanilang mga tungkulin:

• Faceplate : Naka-install sa endpoint ng user (desk, dingding, sahig); nagbibigay ng 1–6 na port sa bawat lokasyon; nagkokonekta ng mga end device sa in-wall na paglalagay ng kable
• Patch panel : Naka-install sa network rack o telecommunications room; pinagsasama-sama ang lahat ng in-wall cable run (madalas 24 hanggang 48 port bawat panel ); kumokonekta sa mga switch sa pamamagitan ng mga patch cord

Magkasama, ang faceplate at patch panel ay bumubuo sa dalawang dulo ng isang structured na channel ng paglalagay ng kable, kung saan ang in-wall na pahalang na cable ay tumatakbo sa pagitan ng mga ito.

Mga Praktikal na Tip sa Pag-install

Tinitiyak ng wastong pag-install ang parehong pagganap at mahabang buhay:

1. Laging umalis hindi bababa sa 30cm ng cable slack sa loob ng likod na kahon upang payagan ang muling pagwawakas kung ang isang jack ay nabigo
2. Panatilihin ang pair twist na malapit sa keystone jack termination point hangga't maaari—ang pag-unwisting ng higit sa 13mm (0.5 inches) ay nagpapababa sa pagganap ng Cat6 at Cat6A
3. Lagyan ng label nang malinaw ang bawat port sa parehong faceplate at sa kaukulang patch panel port gamit ang pare-parehong scheme ng pagnunumero (hal., F1-D1 = Floor 1, Desk 1)
4. Gumamit ng mga takip ng alikabok sa hindi nagamit na mga puwang ng keystone upang maiwasan ang pagtitipon ng mga labi sa loob ng kahon sa likod
5. Para sa mga pag-install ng hibla, linisin ang lahat ng mga konektor gamit ang naaangkop na mga tool bago subukan; kontaminadong hibla dulo ay ang nangungunang sanhi ng mga pagkabigo ng fiber link
6. Subukan ang bawat nakumpletong outlet gamit ang isang cable certifier (hindi lang isang continuity tester) para kumpirmahin na natutugunan ng channel ang kinakailangang TIA o ISO standard
