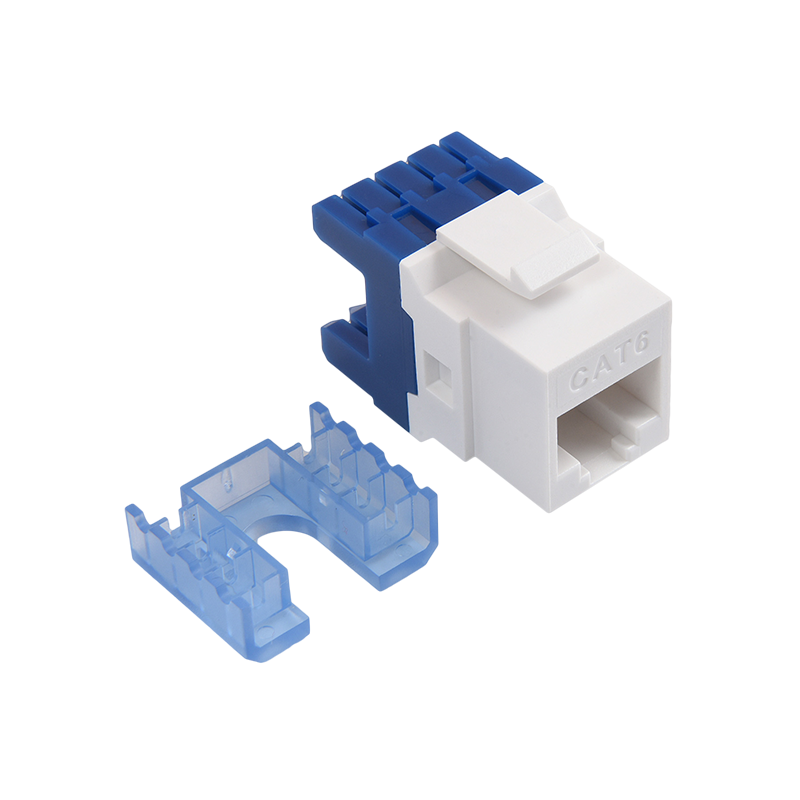

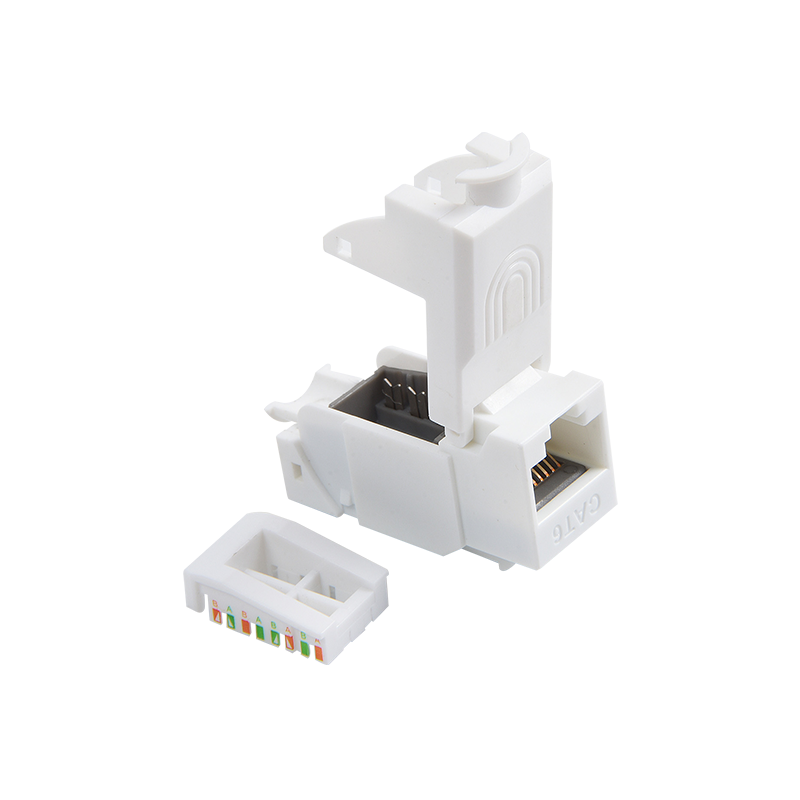

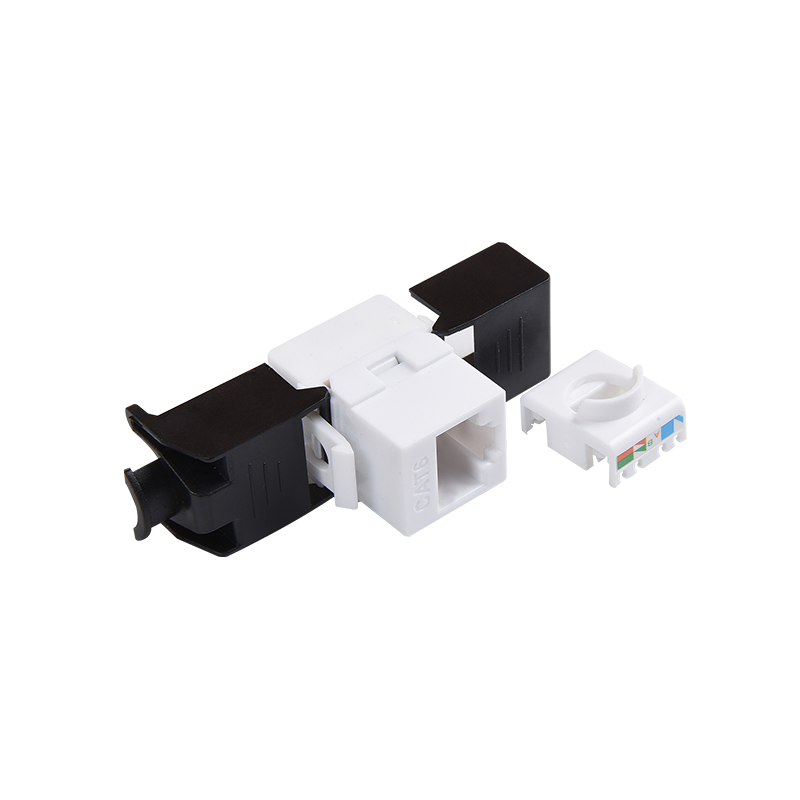

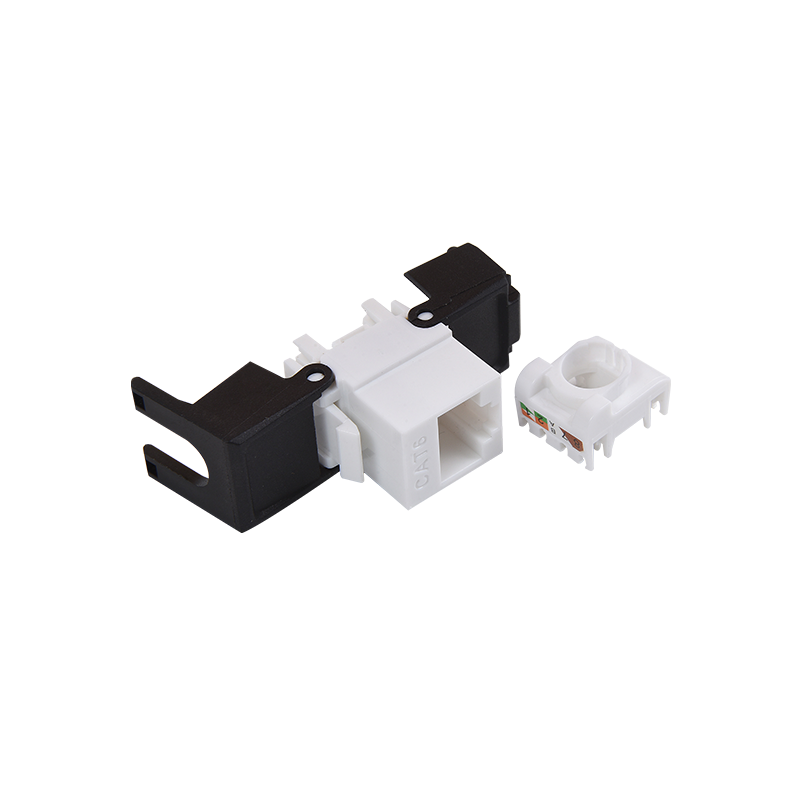

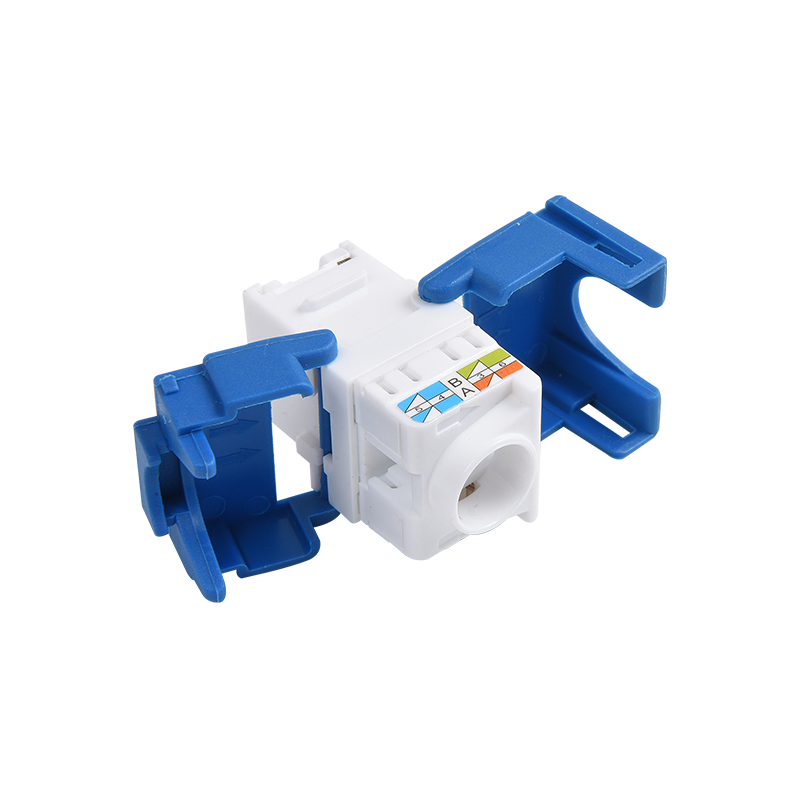

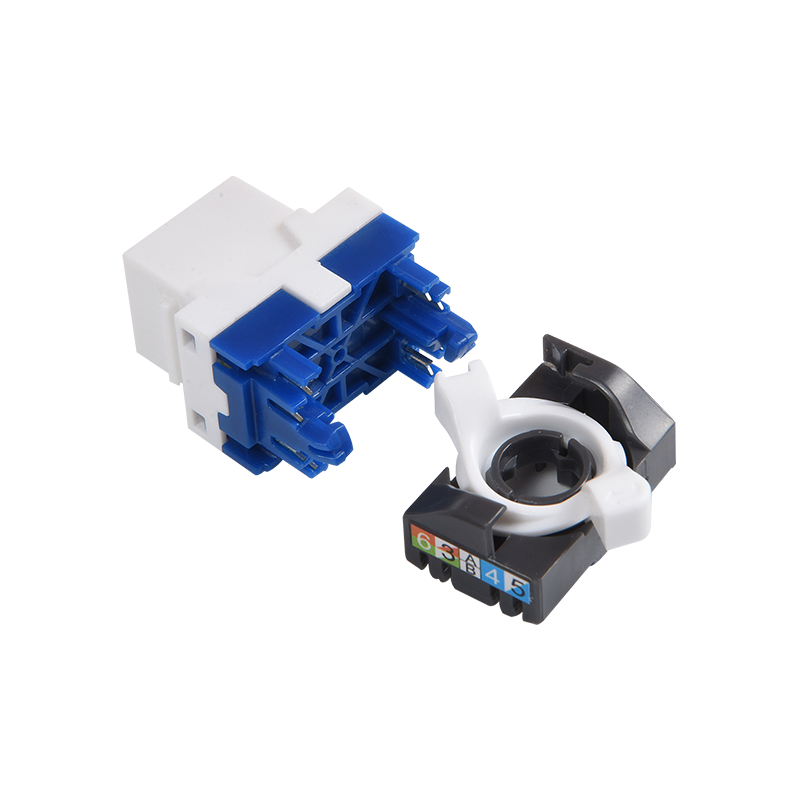

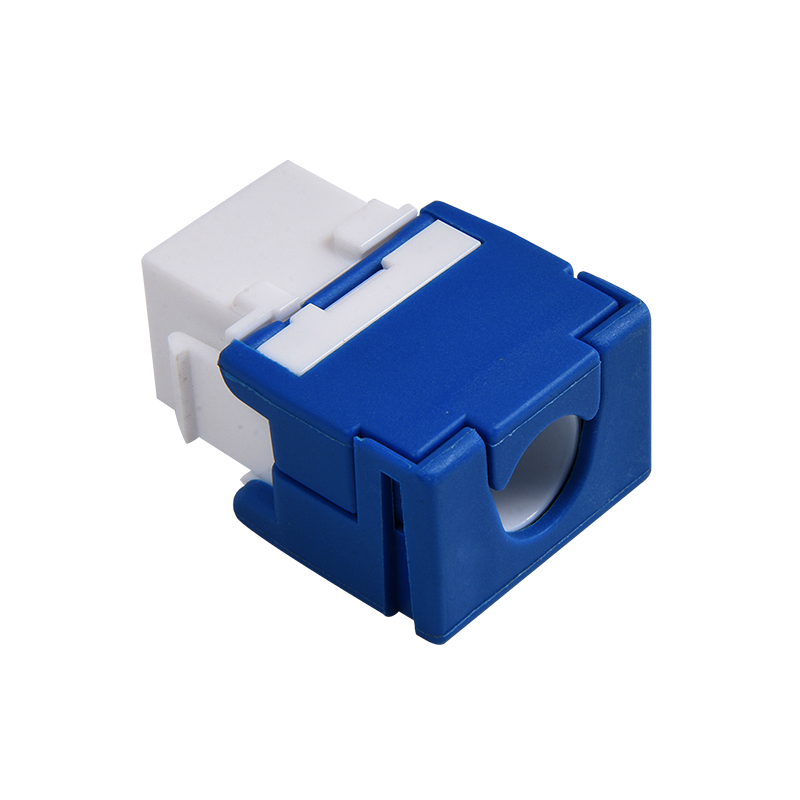

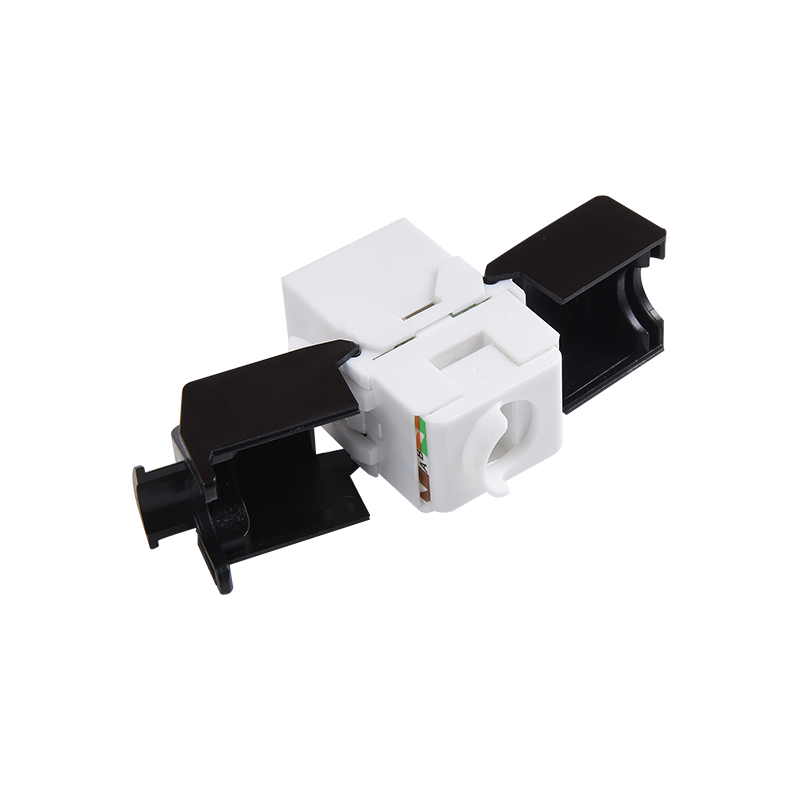

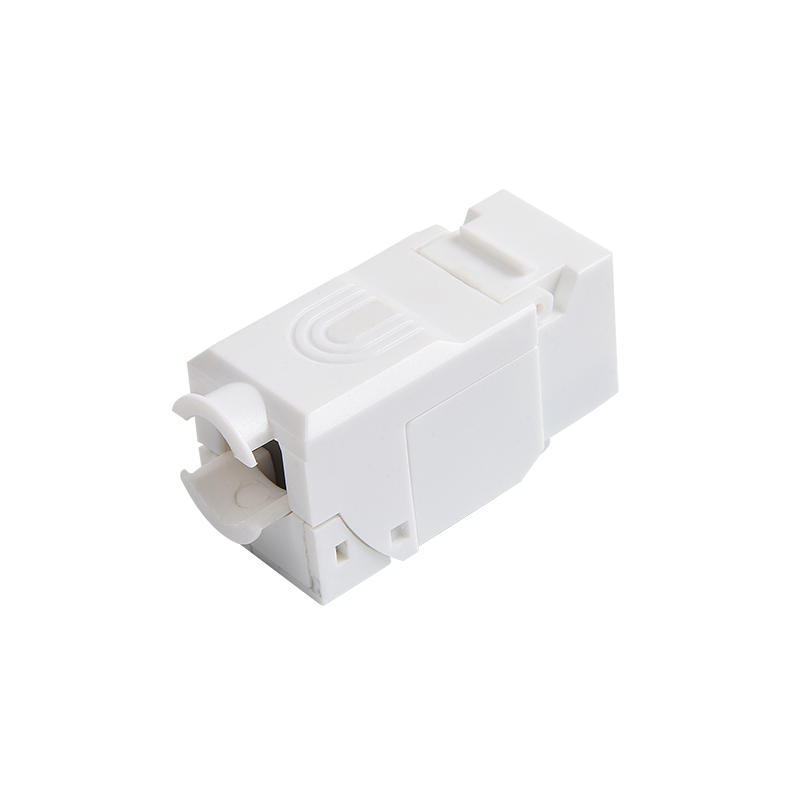

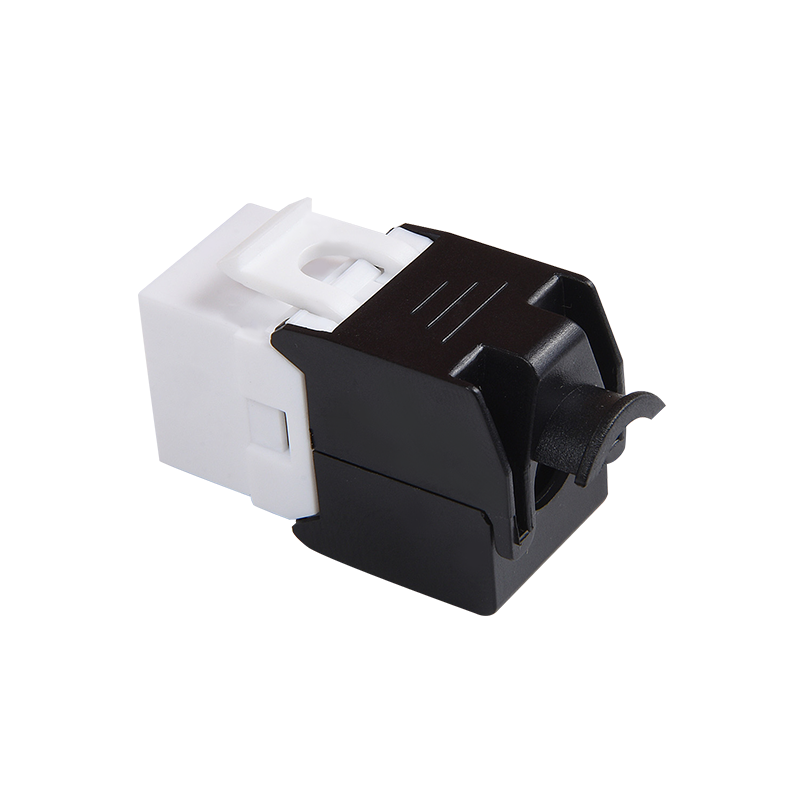

Ang isang cat6 keystone jack ay isang uri ng keystone jack na idinisenyo upang suportahan ang pamantayan ng CAT6 para sa Ethernet networking. Ang CAT6 (kategorya 6) ay isang pamantayan para sa mga sistema ng cable at konektor na may kakayahang mas mabilis na paglipat ng data at mas malaking bandwidth kaysa sa mga nakaraang pamantayan tulad ng CAT5 at CAT5E.
Ang isang keystone jack ay isang maliit, modular na konektor na maaaring magamit upang wakasan ang dulo ng isang cable. Ang Keystone Jack ay idinisenyo upang magkasya sa isang keystone wall plate o patch panel, na nagbibigay ng isang gitnang lokasyon para sa pagkonekta at pag -disconnect ng mga cable. Ang CAT6 Keystone Jack ay karaniwang nagsasama ng isang serye ng mga conductive pin na ginagamit upang gumawa ng mga koneksyon sa mga wire sa loob ng cable.
Ang CAT6 Keystone Jacks ay idinisenyo upang suportahan ang paglilipat ng data ng high-speed at karaniwang ginagamit sa mga sentro ng data, mga silid ng server, at iba pang mga kapaligiran na may mataas na pagganap na kung saan ang mga high-speed data transfer at mababang crosstalk ay kritikal. Ginagamit din ang mga ito sa mga setting ng tirahan o komersyal para sa mga layunin ng networking at telecommunication.
Ang cat6 keystone jack ay paatras na katugma sa CAT5E, CAT5 at CAT3 cable, na ginagawang angkop para sa pag -upgrade ng umiiral na imprastraktura ng kable.
1. Ang naka -embed na disenyo, maaaring magamit gamit ang mga panel at mga panel ng patch, at ang network cable ay maaaring maayos at konektado sa posisyon ng card.

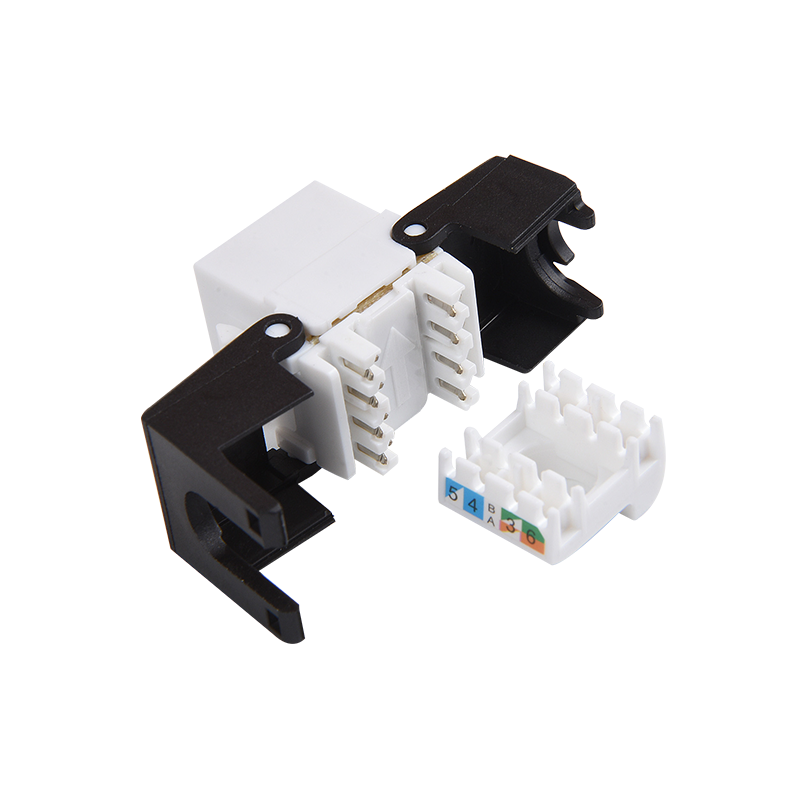

2. Pamamaraan ng Koneksyon: RJ45 Crystal Head 1 hanggang 1 tuwid na uri. RJ45 Jack na may jumper, natapos ang IDC na may pahalang na mga kable. Ang contact pin contact ay nagpatibay ng mataas at mababang teknolohiya ng dislokasyon, na epektibong binabawasan ang malapit na end na halaga ng crosstalk.
3. 360 Degree All-Round Shielding Shell Design upang maiwasan ang EMC Electromagnetic Interference; All-metal zinc alloy die-casting design, natatanging disenyo ng saligan, maaasahan at maginhawang pagganap.
4. Mga Kinakailangan sa Kapaligiran: Kilalanin ang Mga Pamantayan sa ROHS.
5. Materyal na Panimula: Ang produktong module na ito ay ginagamit upang ikonekta ang pahalang na mga kable at mga kable ng lugar ng trabaho sa parehong sahig ng gusali, at pangunahing ginagamit para sa kagamitan sa mga kable at kagamitan sa terminal o koneksyon sa conversion ng adapter. Ang mga cable ng produkto at pag-aasawa ay mga cable na tanso-axle na mga cable na pares at mga tanso-axle jumpers.
6. Pakikipag-ugnay sa Inter-Matching: Inter-match na may mga konektor ng parehong Standard Series.
7. Naaangkop na Pamantayan: Pangkalahatang Pagtukoy: YD/T 926.1-2009
Sub-Standard: YD/T 926.3-2009
8. Mga Teknikal na Parameter:
Mga katangian ng elektrikal:
A. Saklaw ng dalas: 1 ～ 250MHz
B. Boltahe ng Paggawa: 125 v
C. Mapaglaban ng boltahe: DC1000V (AC750V) 1min nang walang pagkasira at pag -arcing kababalaghan
D. Malapit na pagtatapos ng Crosstalk attenuation Susunod: ≥3dB
Mga Katangian ng Mekanikal:
A. Ang lakas ng pagsingit at puwersa ng pull-out: Ang lakas ng pagpasok ay hindi hihigit sa 20N, at ang puwersa ng pull-out ay hindi mas mababa sa 20n
B. Epekto ng koneksyon ng koneksyon ng koneksyon: 50N 60 ± 5S
Tibay:
A. Ang bilang ng mga beses ang plug at socket ay ipinasok: 750 beses
9. Paggamot sa materyal at ibabaw:
A. Materyal na Metal:
Ginto na karayom: Phosphor Bronze Gold Plated
Pabahay: Zamak 5, nikel na plated
B. Mga materyales na hindi metallic:
Plastik: PC polycarbonate s
C. Kapal ng layer na may plated na ginto: 6 ~ 50U Gold-plated
D. PCB Materyal: FR4
10. Pagganap ng Kapaligiran: temperatura: -25 ～ 70 ℃ kahalumigmigan: ≤85% (temperatura 85 ℃ ± 3 ℃)
Pagsubok sa Salt Spray:
A. Ang halaga ng pH ng solusyon sa asin bago ang atomization ay nasa pagitan ng 6.5 at 7.2 (35 ± 2 ℃);
B. Ang solusyon sa asin ay inihanda gamit ang sodium chloride (chemically purong, analytically puro) at distilled o deionized water.
Ang konsentrasyon nito ay (5 ± 0.1)% (porsyento ng masa);
C. Ang patuloy na atomization ay pinagtibay, at ang inirekumendang tagal ay 48h;
D. Kapag atomizing, kinakailangan upang maiwasan ang mga impurities tulad ng langis at alikabok at ang temperatura at kahalumigmigan ng jet air mula sa nakakaapekto sa gawain.
mga kondisyon para sa espasyo.

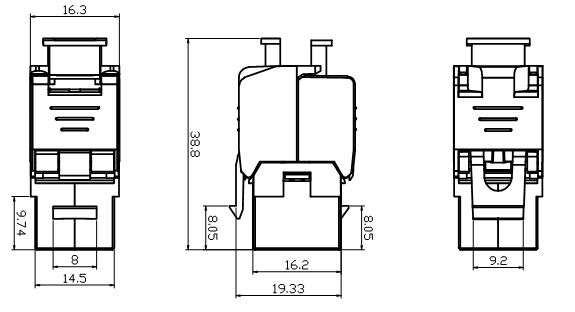

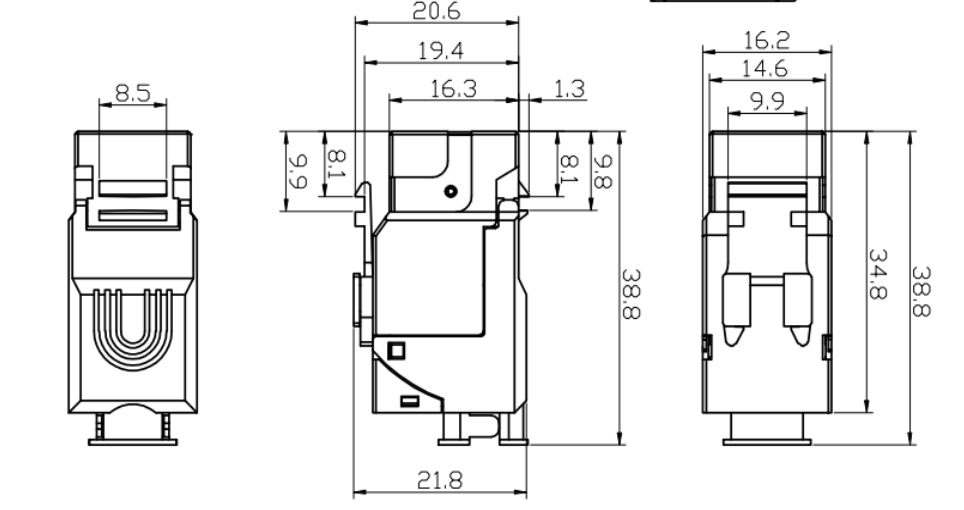

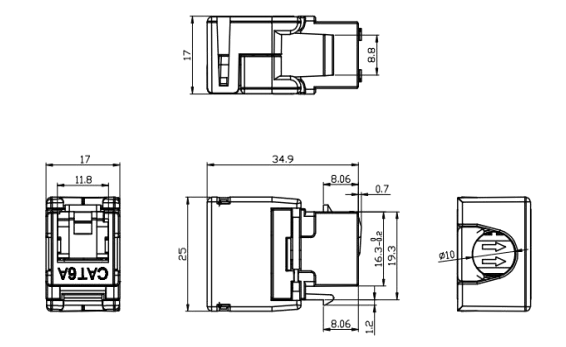

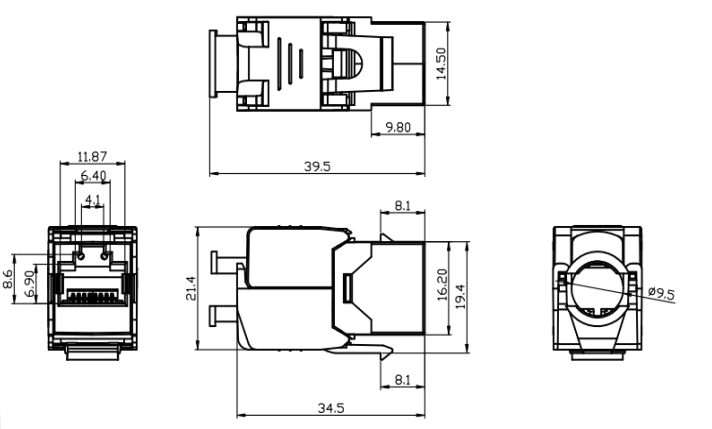

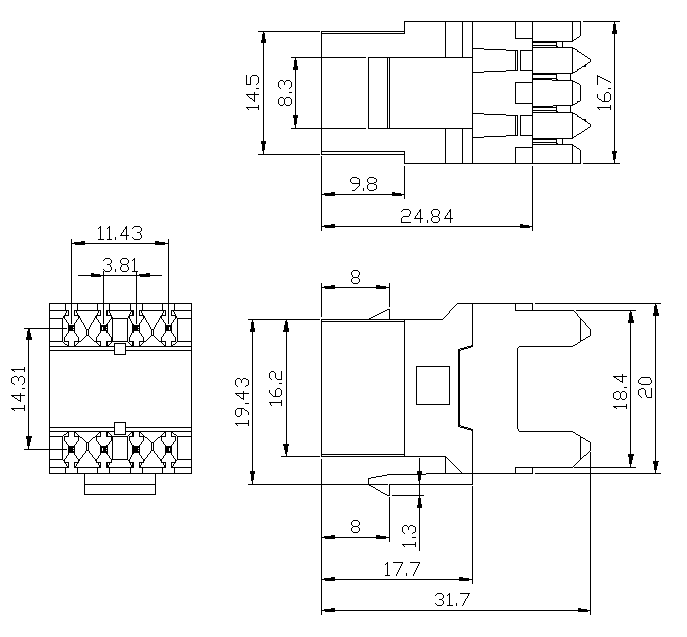

11. Balangkas na pagguhit at maximum na laki na na -customize
12. Packaging at Imbakan: Ang produkto ay inilalagay sa isang espesyal na bag ng paltos, at pagkatapos ay ilagay sa isang kahon ng karton, at ang mga accessory ng produkto ay inilalagay nang sabay, at ang isang label na nagpapahiwatig ng modelo ng produkto at dami ay nakakabit sa itaas na kaliwang sulok ng harap ng karton, at ilagay ito sa karton. Ang mga nakabalot na produkto ay dapat na naka -imbak sa isang bodega kung saan ang nakapaligid na temperatura ay -5 ℃ ~ 30 ℃, ang kamag -anak na kahalumigmigan ay hindi hihigit sa 70%, at walang acid, alkali at iba pang mga kinakaing unti -unting gas sa nakapaligid na hangin, at ang panahon ng imbakan ay tatlong taon.
Regular na pag -iimpake ng dami: 10 kahon bawat karton, 50 PC bawat kahon, 500 PCs bawat karton.
13. Tandaan: Markahan ng Paggamit ng Produkto: Tinukoy ng Customer na Packaging.
