Mga panel ng patch ay mga mahahalagang sangkap sa mga sistema ng cabling ng network na nagbibigay ng isang sentralisado at organisadong solusyon sa koneksyon para sa mga aparato ng network. Nagsisilbi silang mga puntos ng pagtatapos para sa mga cable ng network, na nagpapahintulot sa madaling pamamahala, samahan, at pag -aayos. Narito ang ilang mga karaniwang uri at pag -andar ng mga panel ng patch:

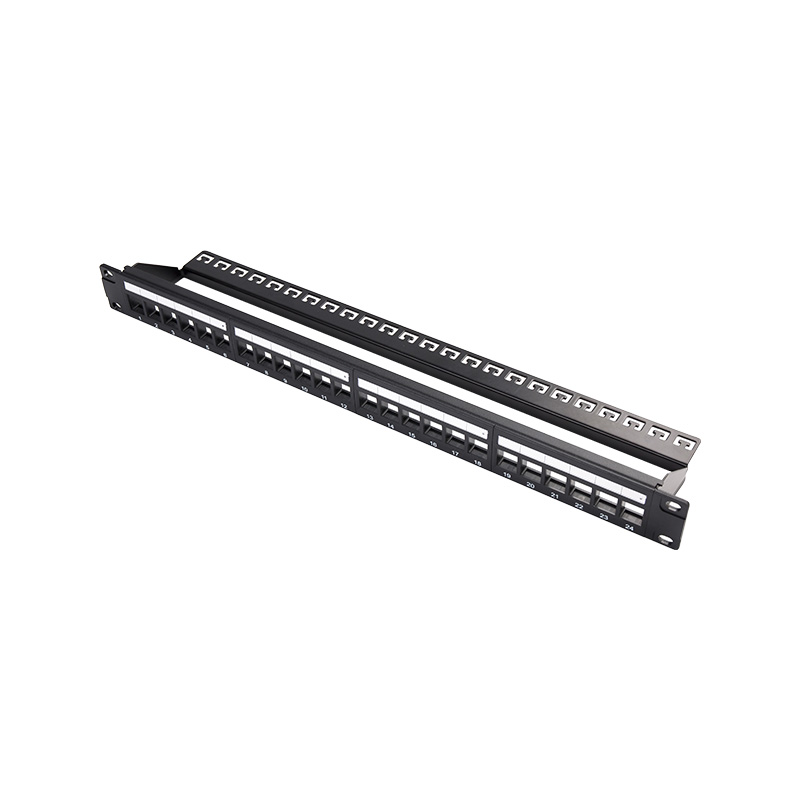

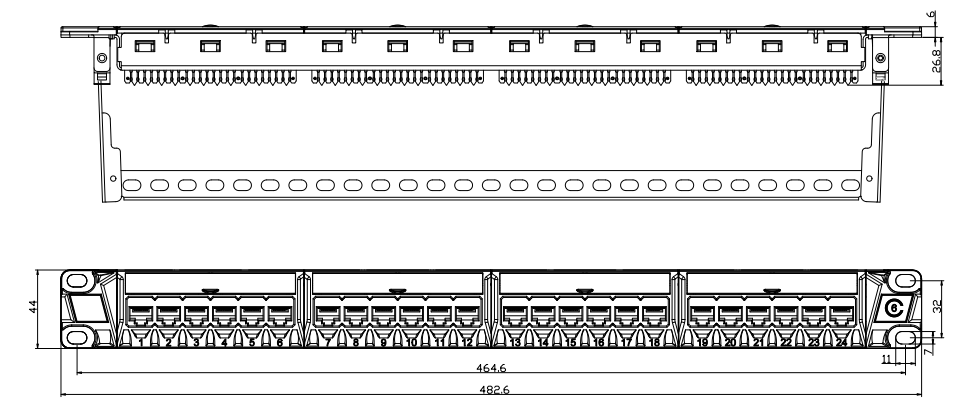

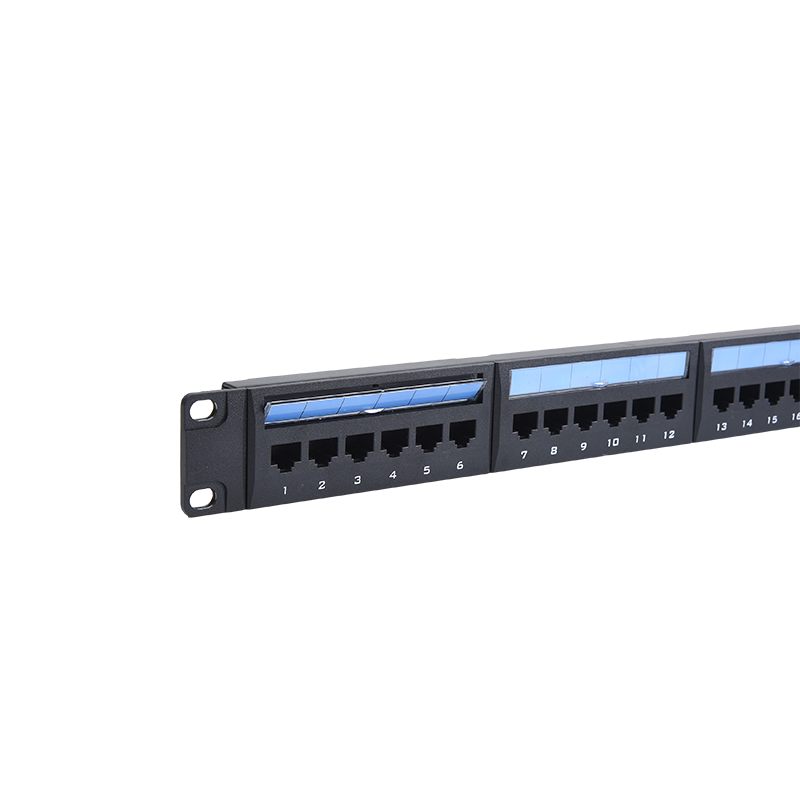

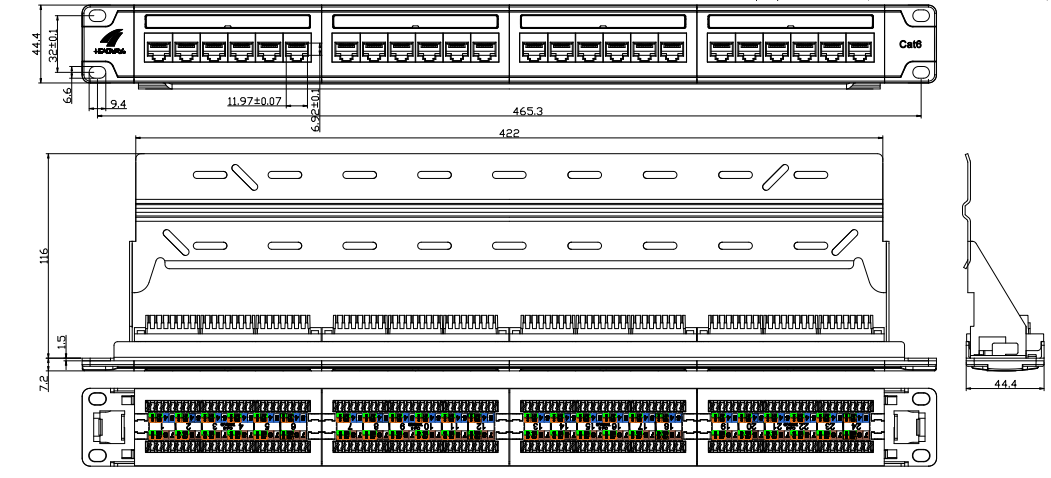

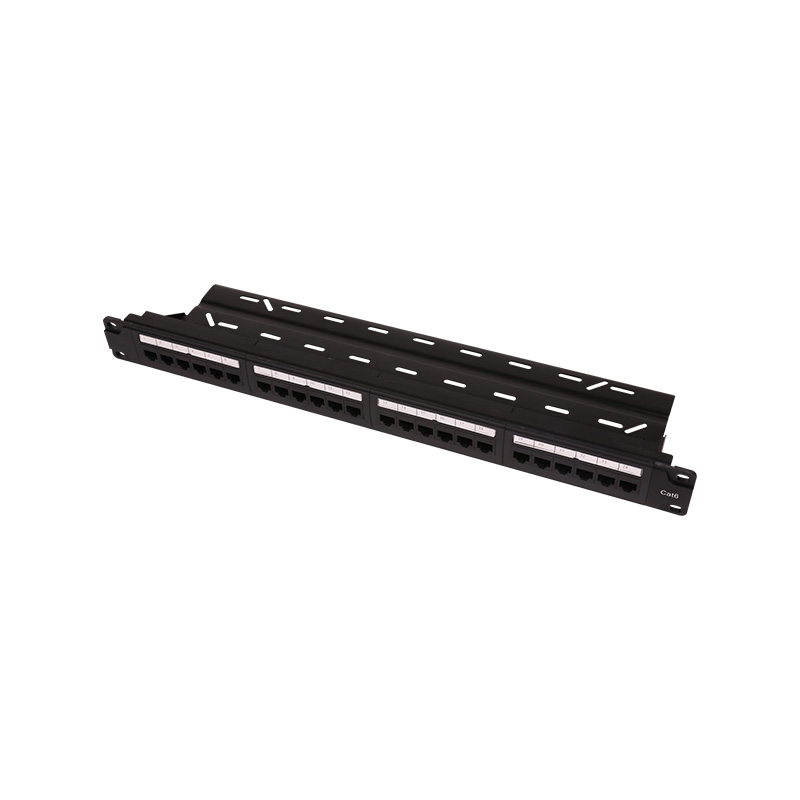

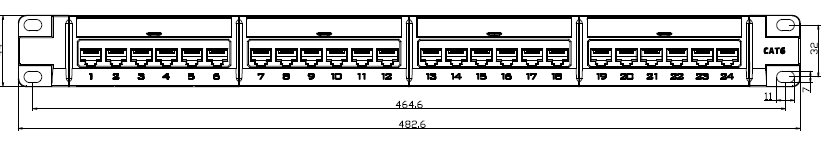

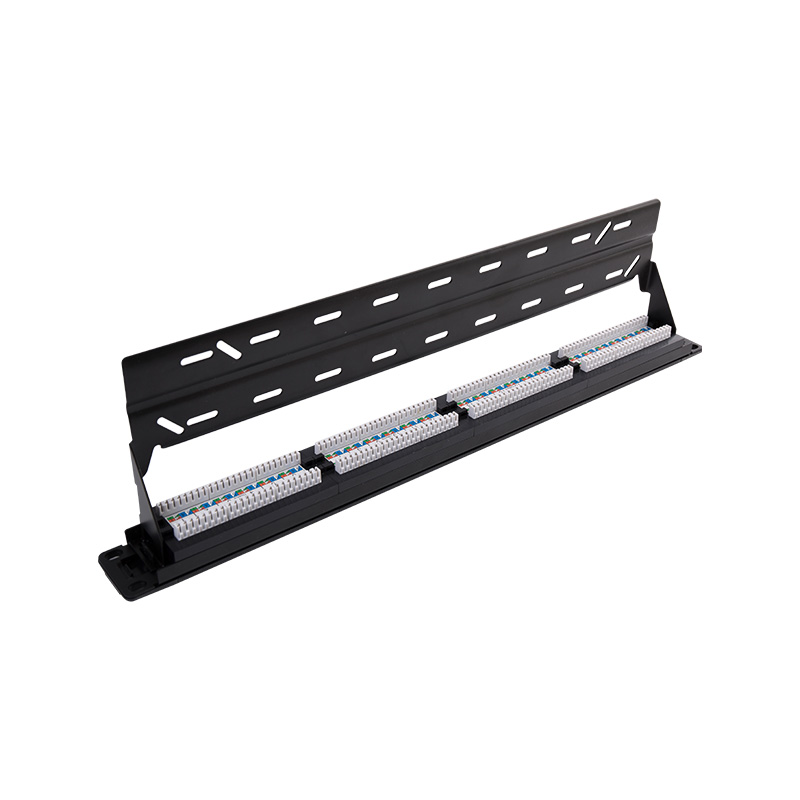

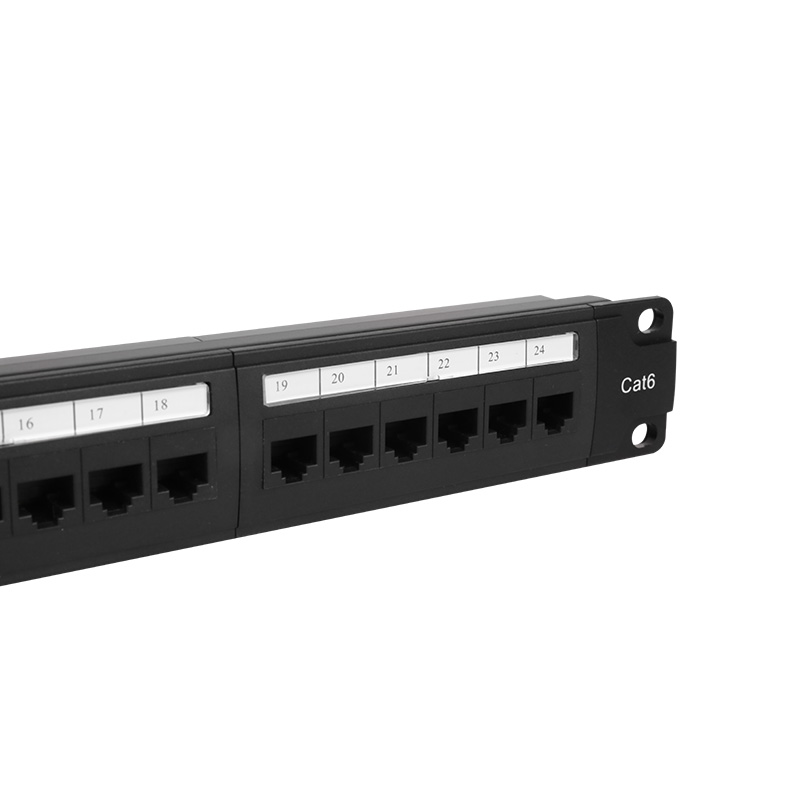

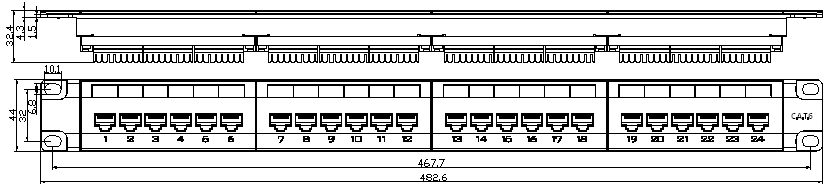

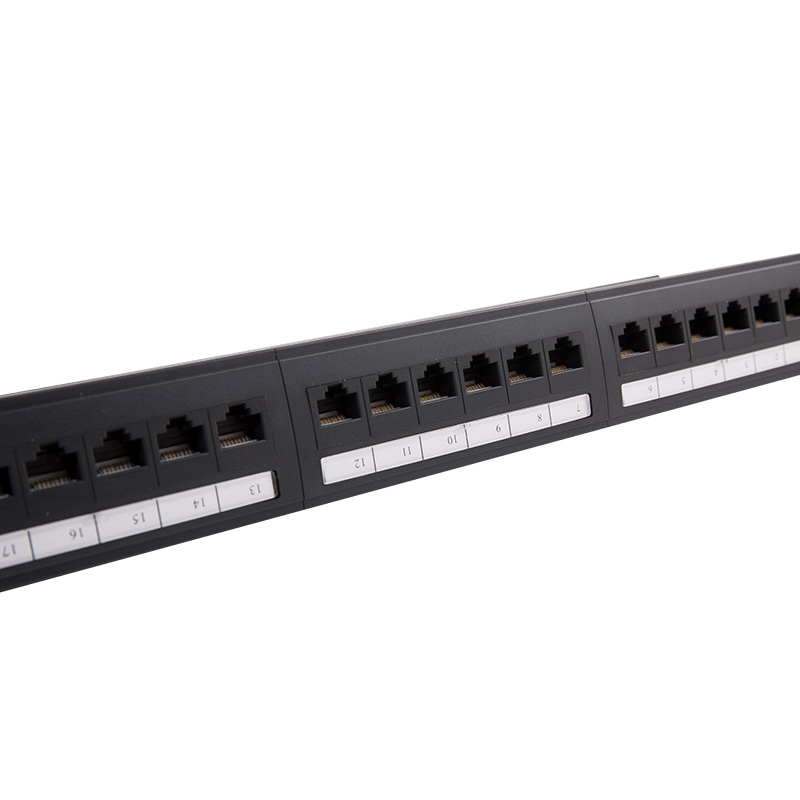

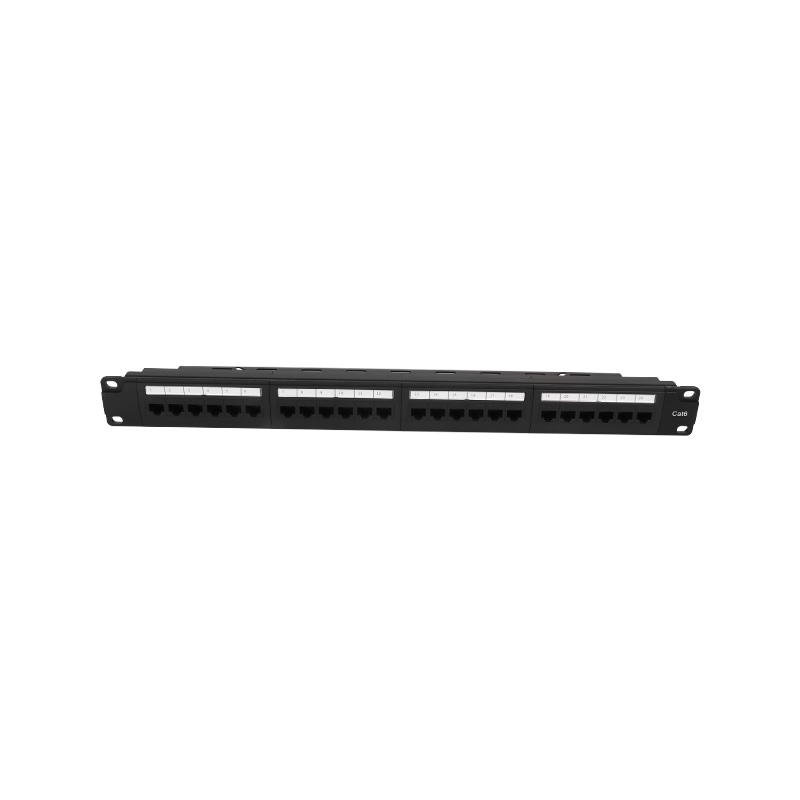

CAT5E/CAT6/CAT6A Patch Panel: Ang mga patch panel na ito ay partikular na idinisenyo para sa pagtatapos at pamamahala ng CAT5E, CAT6, o CAT6A Ethernet cable. Nagbibigay ang mga ito ng maraming mga port upang mapaunlakan ang koneksyon ng mga cable ng Ethernet mula sa iba't ibang mga aparato sa network tulad ng mga computer, switch, router, at server. Ang mga ito ay karaniwang magagamit sa mga pagsasaayos tulad ng 24-port, 48-port, o mas mataas, at suportahan ang bilis ng paghahatid ng data hanggang sa 10 gigabit Ethernet.
Fiber Optic Patch Panel: Ang mga panel ng fiber optic patch ay ginagamit para sa pagtatapos at pamamahala ng mga cable na optic cable. Dumating ang mga ito sa iba't ibang mga pagkakaiba-iba, kabilang ang single-mode o multi-mode, at suportahan ang iba't ibang mga uri ng konektor tulad ng LC, SC, o ST. Ang mga panel ng optic patch ng hibla ay nagbibigay ng mga port para sa pagkonekta ng mga fiber optic cable mula sa mga aparato ng network, na nagpapagana ng paghahatid ng data ng high-speed sa mga malalayong distansya.

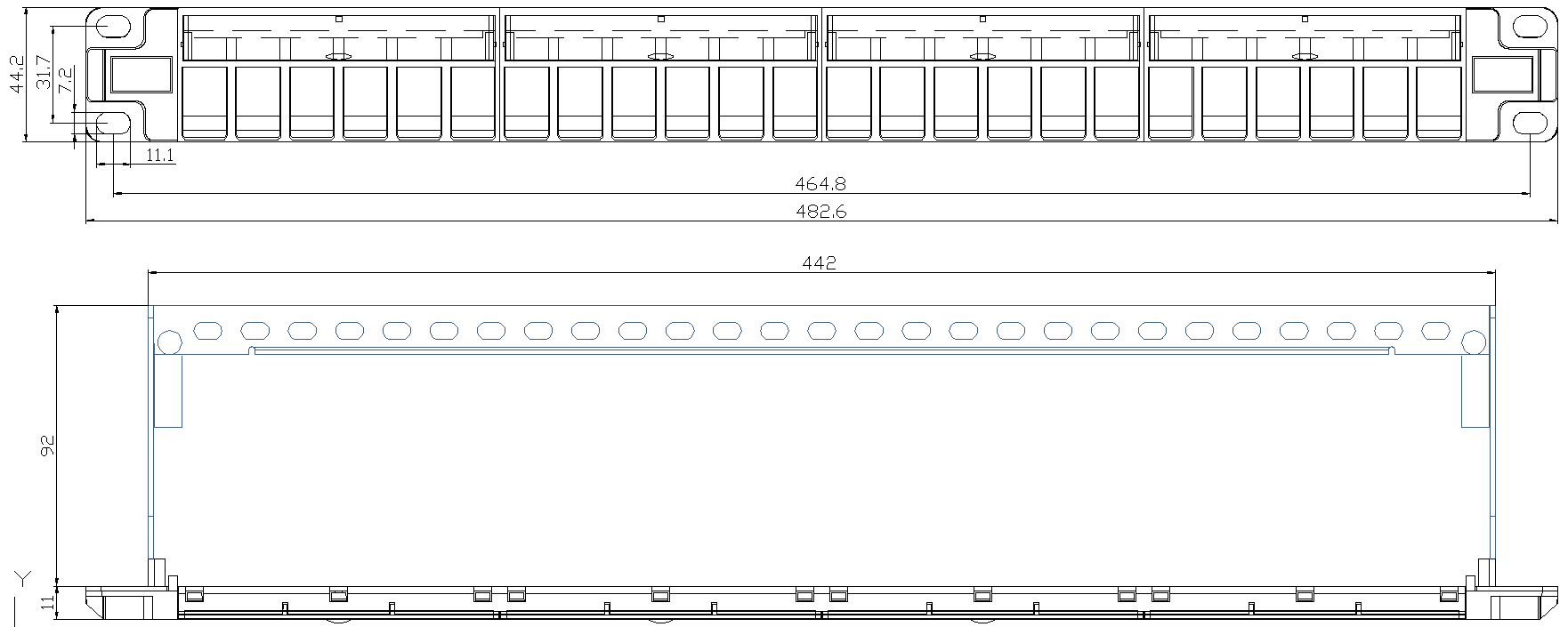

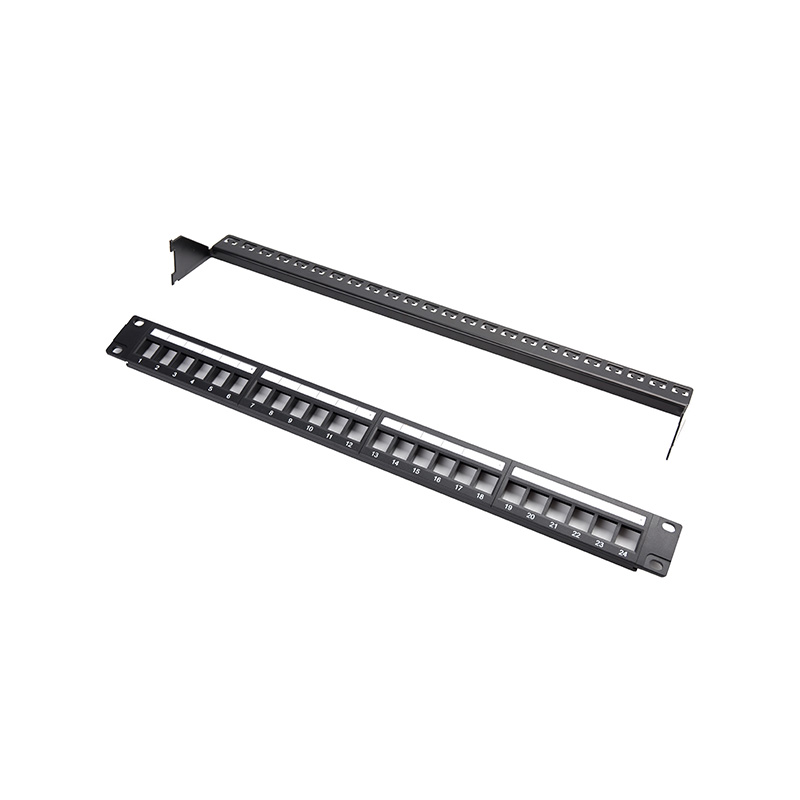

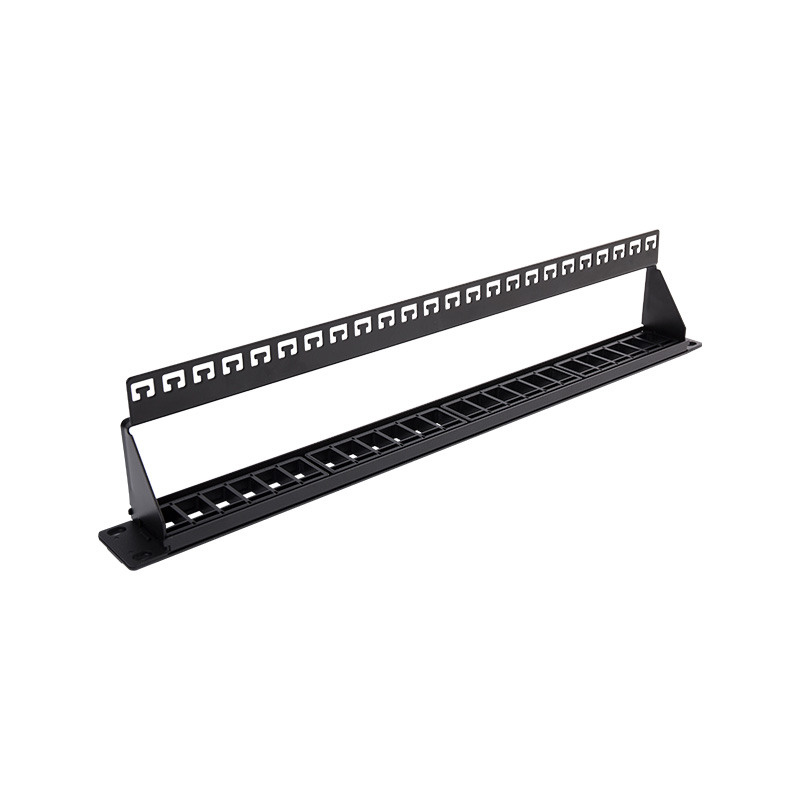

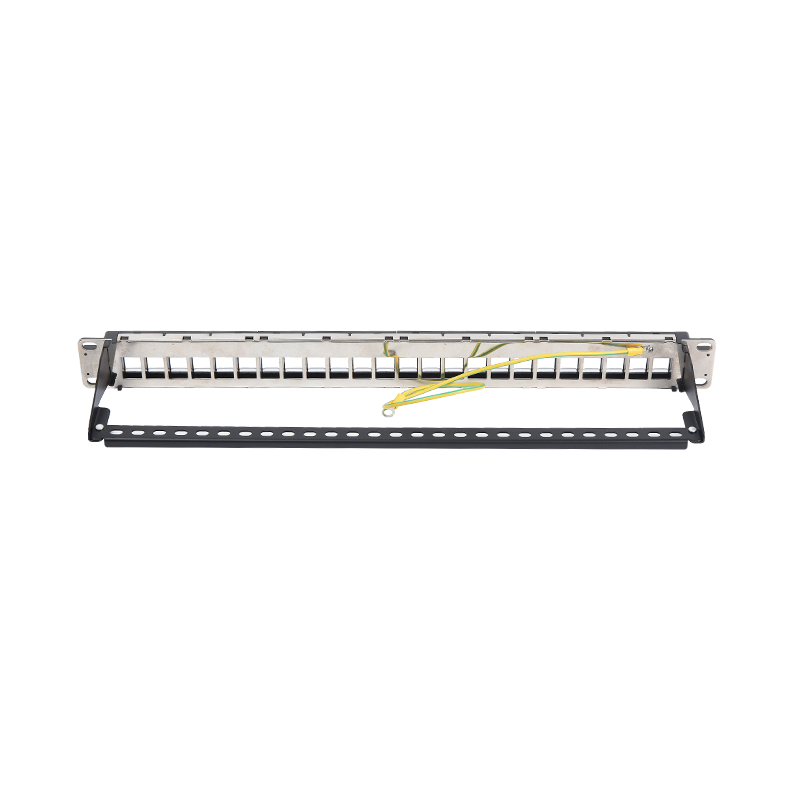

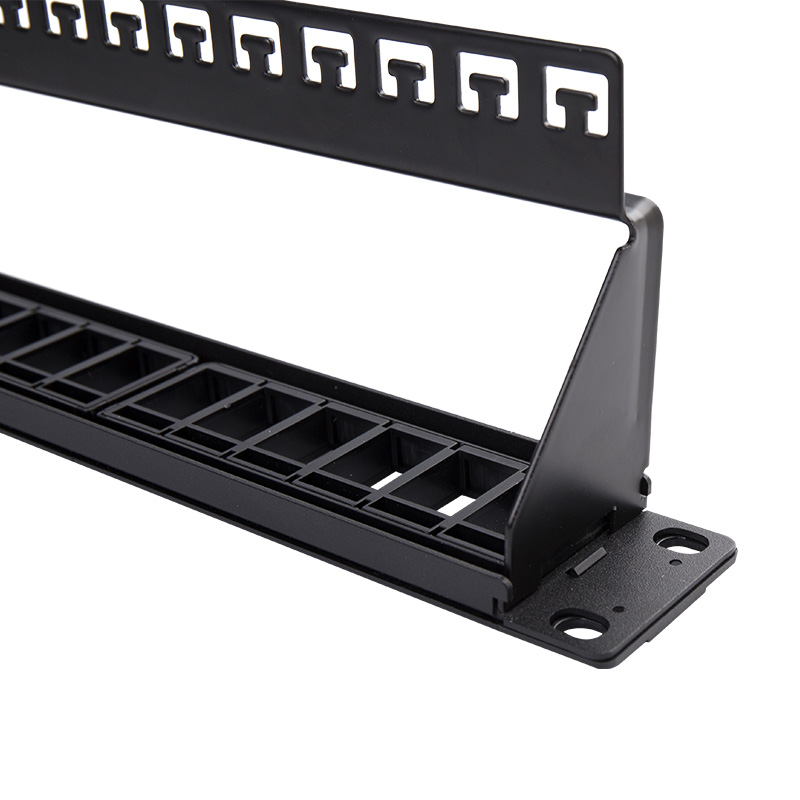

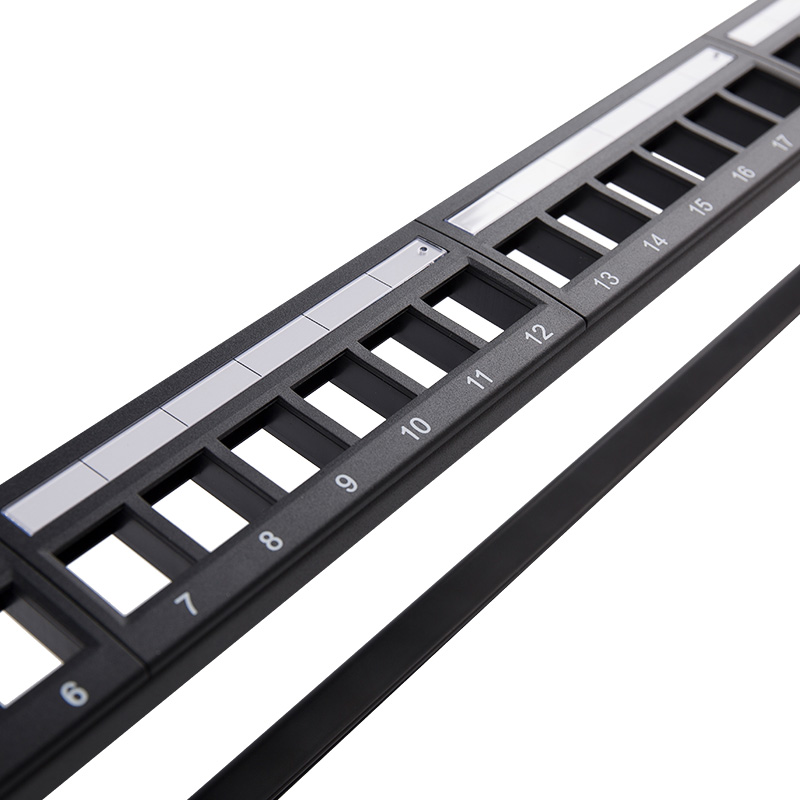

Blank Patch Panel: Ang isang blangko na patch panel ay isang panel na walang pre-install na mga port o konektor. Nagsisilbi itong isang nababaluktot na solusyon para sa pagpapasadya ng mga pangangailangan ng koneksyon ng isang tiyak na pag -install ng network. Pinapayagan ang mga blangko na panel ng patch para sa pag -install ng mga keystone jacks o iba pang mga modular na konektor batay sa mga tiyak na kinakailangan ng network.
Voice Patch Panel: Ang mga panel ng voice patch ay partikular na ginagamit para sa pagtatapos at pamamahala ng mga cable ng komunikasyon ng boses, tulad ng mga ginamit sa mga sistema ng telepono o mga pag -setup ng PBX (pribadong sanga). Nagbibigay sila ng mga port para sa pagkonekta sa mga linya ng telepono, extension, o mga aparato sa komunikasyon sa boses.
Mga pag -andar ng mga panel ng patch:

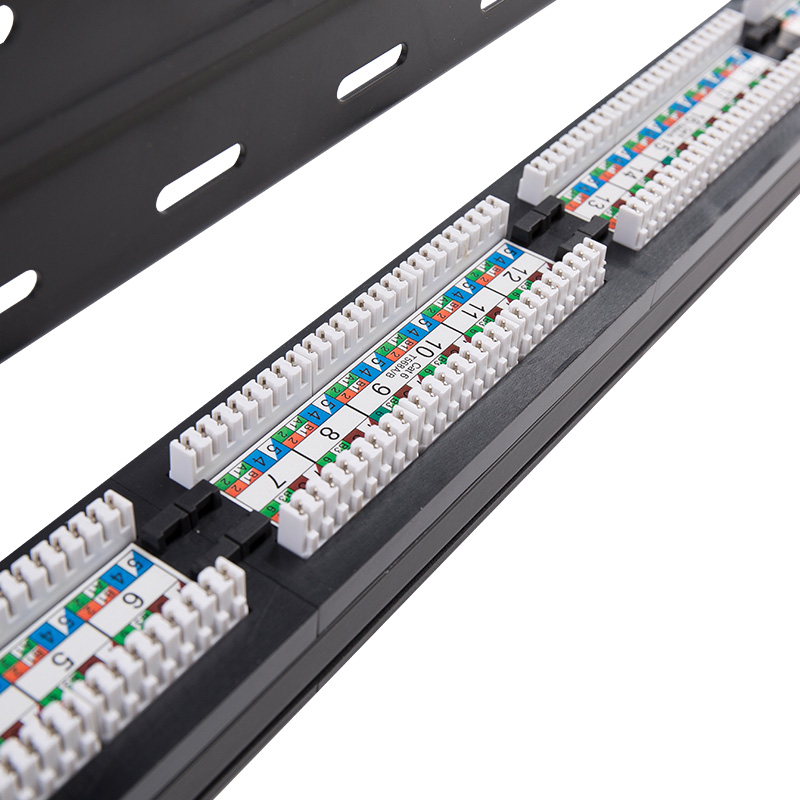

Pagwawakas ng cable: Ang pangunahing pag -andar ng isang patch panel ay upang wakasan ang mga cable ng network, kung ang mga ito ay Ethernet cable o fiber optic cable. Ang patch panel ay nagbibigay ng isang koneksyon point kung saan ang mga indibidwal na conductor o fibers ay maaaring maayos na konektado sa mga port o konektor ng panel.
Organisasyon ng Cable: Ang mga panel ng patch ay makakatulong na mapanatili ang isang maayos at organisadong imprastraktura ng kable. Ang mga cable mula sa iba't ibang mga aparato ay natapos sa patch panel, na ginagawang mas madali upang pamahalaan at bakas ang mga koneksyon. Ang patch panel ay karaniwang nagsasama ng mga tampok ng pamamahala ng cable tulad ng mga cable management bar, label, at mga pagpipilian sa kulay-coding, pagpapadali ng samahan at pagbabawas ng kalat ng cable.
Pagkakakonekta at kakayahang umangkop: Ang mga panel ng patch ay nagbibigay ng isang sentralisadong lokasyon para sa pagkonekta sa mga aparato ng network. Pinapayagan nila ang madaling pagkakaugnay sa pagitan ng mga aparato sa pamamagitan ng paggamit ng mga patch cord o jumper cable. Ang kakayahang umangkop ng mga panel ng patch ay nagbibigay -daan sa mabilis na mga pagbabago o pagbabago sa pagsasaayos ng network nang hindi nangangailangan ng mga cable na reterminating.
Pamamahagi ng Signal: Ang mga panel ng patch ay kumikilos bilang mga puntos ng pamamahagi para sa mga signal ng network. Tumatanggap sila ng mga signal mula sa iba't ibang mga aparato sa network at ipinamamahagi ang mga ito sa naaangkop na patutunguhan. Sa pamamagitan ng paggamit ng mga patch cords, ang mga administrador ng network ay maaaring magtatag o magbago ng mga koneksyon sa pagitan ng mga aparato at matiyak ang mahusay na paghahatid ng signal.
Pag -aayos at Pagpapanatili: Pinasimple ng mga panel ng patch ang mga proseso ng pag -aayos at pagpapanatili sa mga pag -install ng network. Sa mga organisadong at may label na koneksyon, ang mga administrador ng network ay madaling makilala at ibukod ang mga isyu sa koneksyon, paggawa ng pag -aayos o pagbabago nang mas mahusay. Pinapayagan din ng mga panel ng patch para sa madaling pagsubok at pagsubaybay sa mga koneksyon sa network.
Sa pangkalahatan, ang mga panel ng patch ay naglalaro ng isang mahalagang papel sa imprastraktura ng network sa pamamagitan ng pagbibigay ng isang sentral na punto ng pagtatapos para sa mga cable ng network, pag -aayos ng mga koneksyon, at pagpapadali ng mahusay na pamamahagi ng signal. Ang tukoy na uri ng patch panel na ginamit ay depende sa uri ng mga cable na natapos at ang mga tiyak na pangangailangan ng pag -install ng network.
